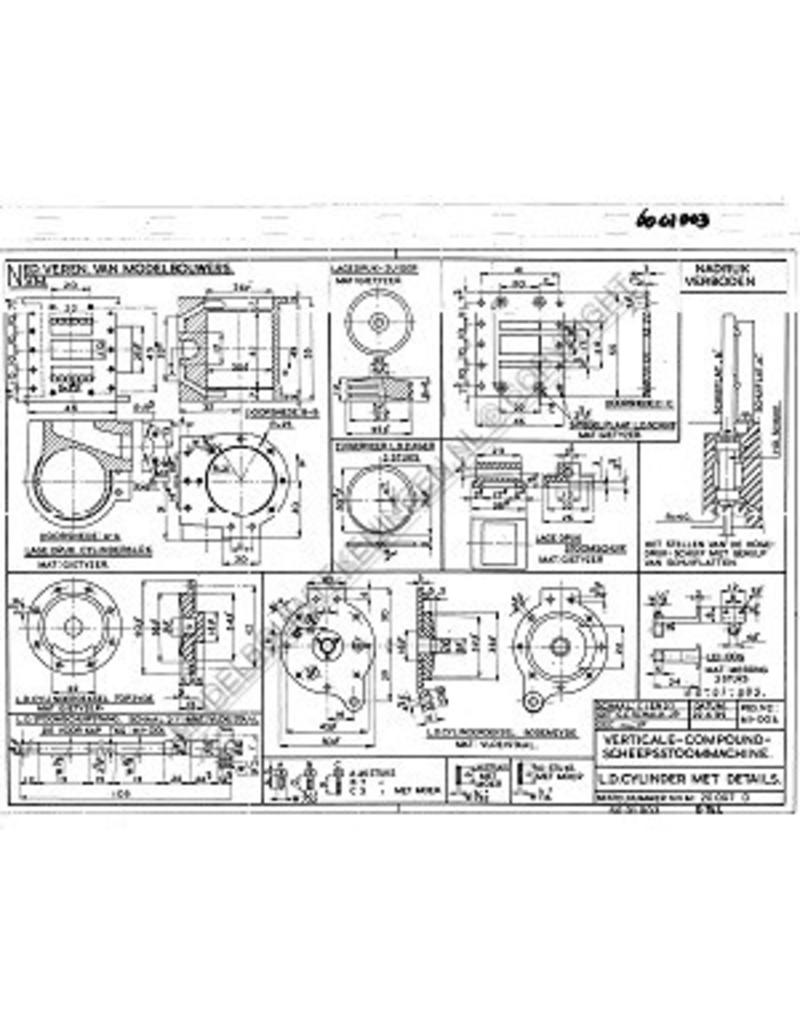

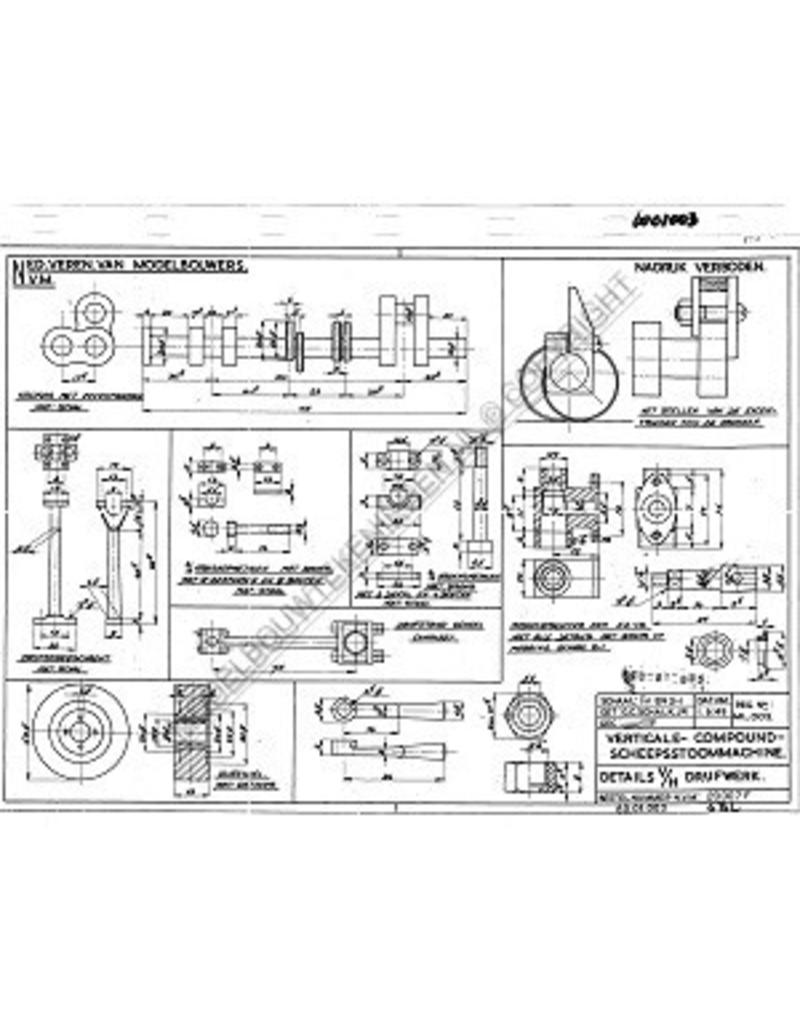

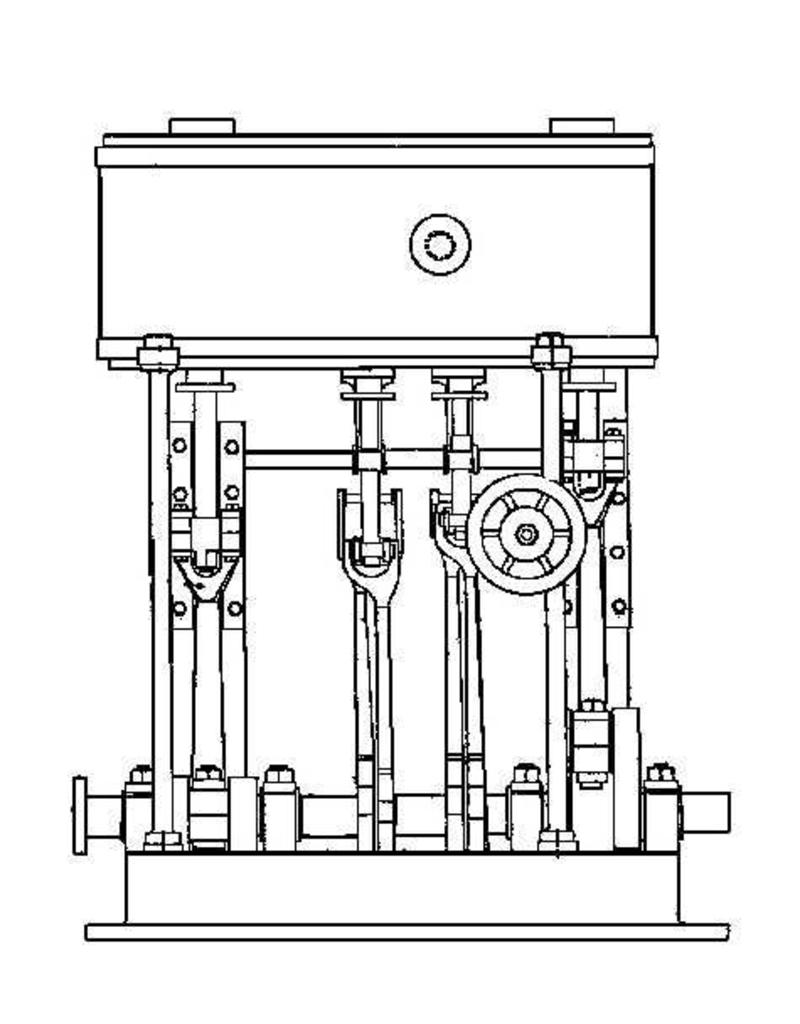

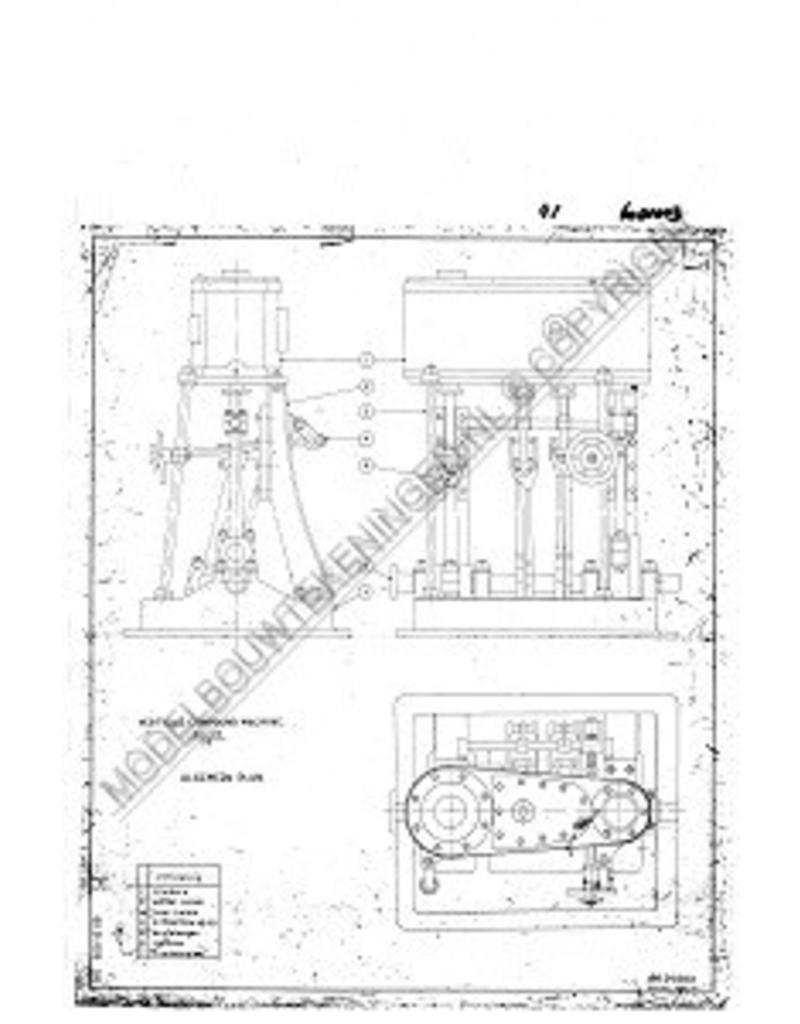

NVM 60.01.003 verticale compound scheepsstoommachine

Tekeningnummer

60.01.003

Auteur

G.C. Schalk Jr.

Omschrijving

verticale compound scheepsstoommachine

Kwaliteit

Moeilijkheidsgraad

D

Schaal

Aantal bladen A00

0

Aantal bladen A0

0

Aantal bladen A1

0

Aantal bladen A2

1

Aantal bladen A3

5

Aantal bladen A4

0

Totaal aantal bladen tekening

6

Aantal bladen A4 tekst

0

Gewicht in gram

95

Bijzonderheden

dM 1949/7,9

Kopie artikel: 62.01.003 (7 blz)

In de oorspronkelijke publicatie in De Modelbouwer zit een klein, niet meer te achterhalen hiaat.

afm l x b x h 163  x 125 x  210 mm; boring x slag 20 x 35 en 35 x  35 mm; vliegwiel diam. 50 mm

Opmerkingen
