NVM 10.11.021 HrMs vliegkampschip "Karel Doorman" (1948) - ex HMS "Venerable" (1942); verb. (55/58)

Artikelnummer:

10.11.021

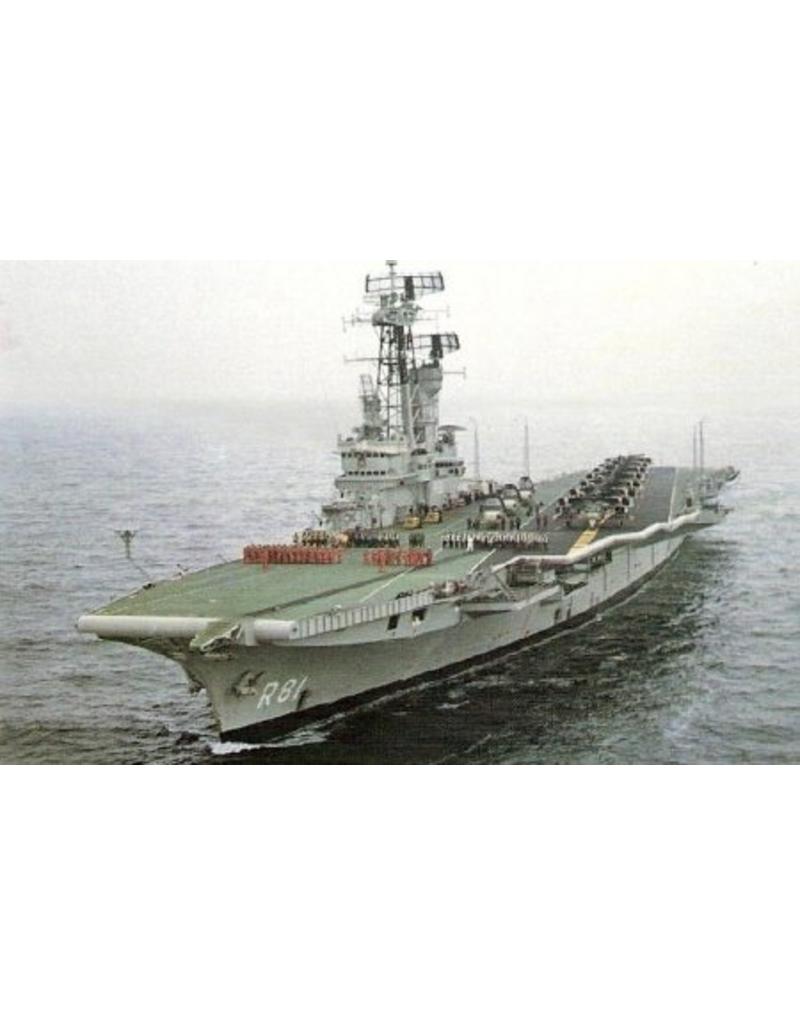

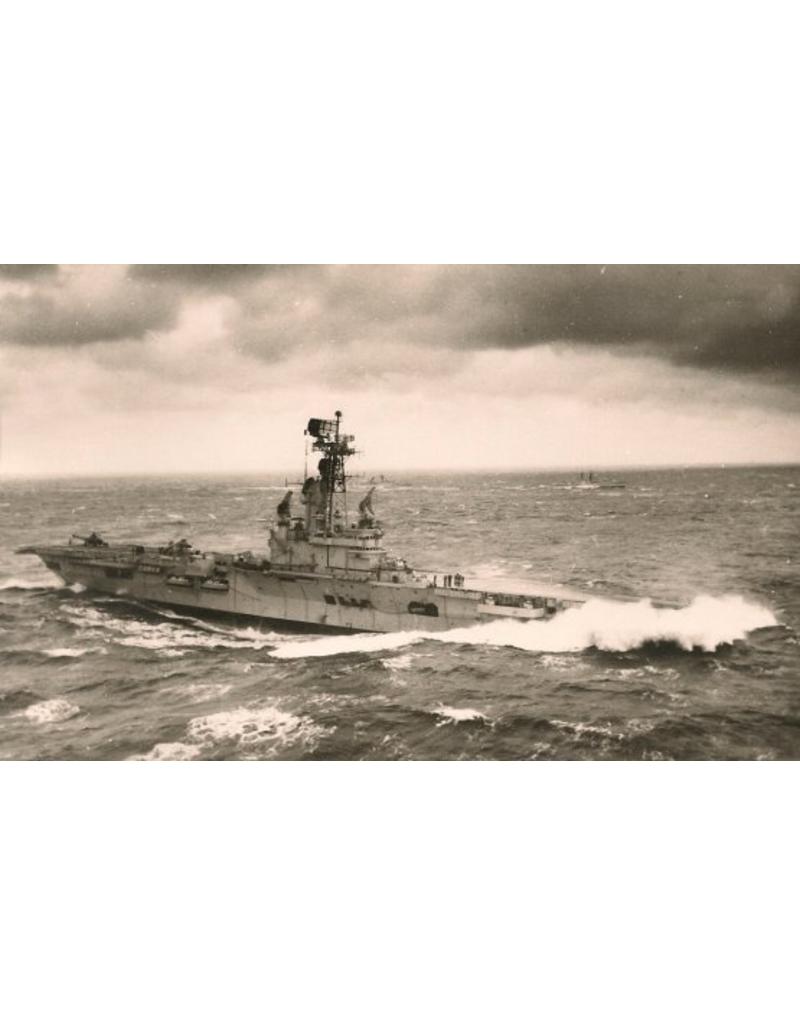

Hr.Ms. Karel Doorman (1948), een belangrijk schip in de geschiedenis van de Koninklijke Marine:

---



Hr.Ms. Karel Doorman (1948)

(ex HMS Venerable R63)



Algemene gegevens

• Type: Vliegkampschip (light fleet carrier)

• Klasse: Colossus-klasse

• Gebouwd door: Cammell Laird, Birkenhead (UK)

• Te water gelaten: 30 december 1943

• In dienst Royal Navy als HMS Venerable: 17 januari 1945

• In dienst Koninklijke Marine als Hr.Ms. Karel Doorman: 28 mei 1948

---



Technische specificaties (na modernisering 1958)

• Waterverplaatsing: ca. 18.000 ton (standaard), ca. 24.000 ton (volgeladen)

• Lengte: 211 meter

• Breedte: ca. 34,5 meter (na toevoeging schuine vliegdek)

• Diepgang: ca. 7,3 meter

• Voortstuwing: Stoomturbines, 4 schroeven

• Snelheid: ca. 25 knopen

• Bemanning: ca. 1.300

• Vliegtuigcapaciteit: 20–25 vliegtuigen/helikopters

---



Vliegtuigen aan boord

Afhankelijk van periode en inzet, o.a.:

• Hawker Sea Fury (jachtvliegtuig)

• Fairey Firefly (verkenner/torpedobommenwerper)

• Hawker Sea Hawk (straaljager)

• Grumman TBF Avenger (torpedobommenwerper)

• Sikorsky S-55 / S-58 (helikopters)

• Westland Wasp (licht antiduikboothelikopter)

---



Modernisering 1955–1958

Uitgevoerd bij RDM (Rotterdamsche Droogdok Maatschappij):

• Schuin vliegdek toegevoegd

• Stoomkatapult en optische landingshulp

• Nieuwe radar en communicatieapparatuur

• Versterking vliegdek voor straalvliegtuigen

---



Operationele geschiedenis

• Indonesië-conflict: ondersteuning tijdens de dekolonisatie

• NATO-oefeningen in de Atlantische Oceaan en Middellandse Zee

• Anti-onderzeeër-taken tijdens de Koude Oorlog

• Humanitaire missies en diplomatieke bezoeken

---



Einde loopbaan in Nederland

• 1968: ernstige brand in machinekamer

• Niet rendabel te herstellen

• Uit dienst gesteld: 29 april 1968

• Verkocht aan Argentinië: 1969 → hernoemd tot ARA Veinticinco de Mayo

---



Historische betekenis

• Laatste Nederlandse vliegkampschip

• Belangrijk voor de transitie naar helikopteroperaties en maritieme luchtverdediging

• Symbool van Nederlandse maritieme macht in de naoorlogse periode



Specificaties :

Tekeningnummer	10.11.021
Auteur	J.TH.M. Buter
Omschrijving	HrMs vliegkampschip "Karel Doorman" (1948) - ex HMS "Venerable" (1942); na verbouwing (1955/58)

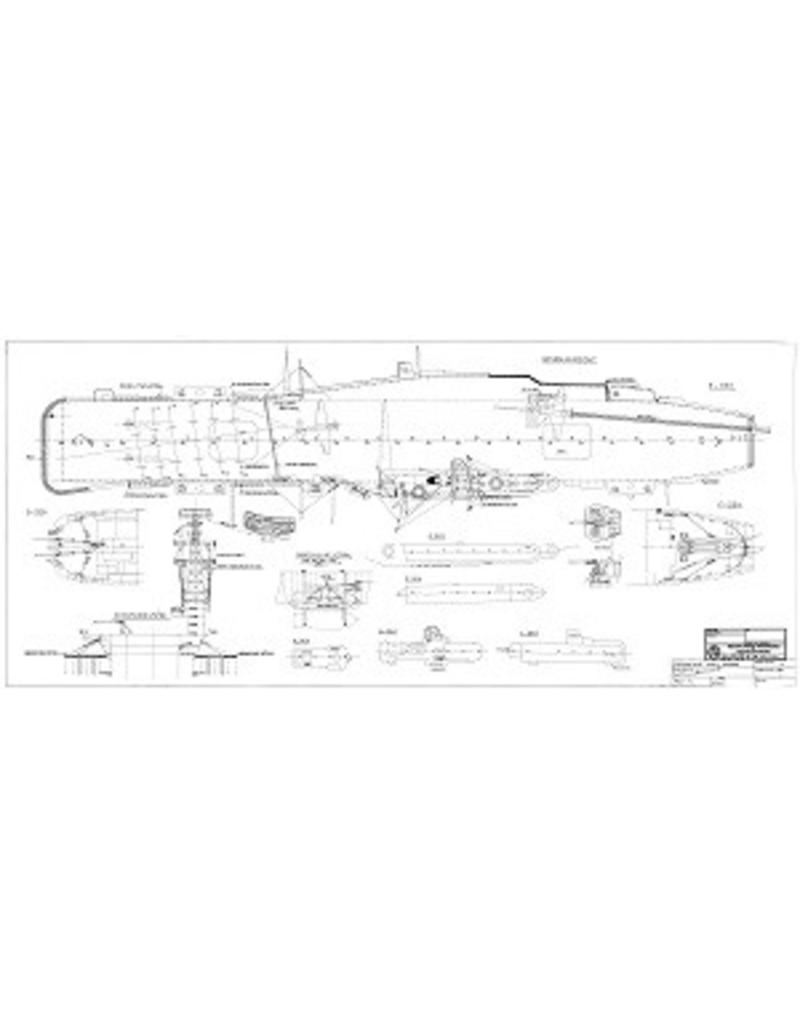

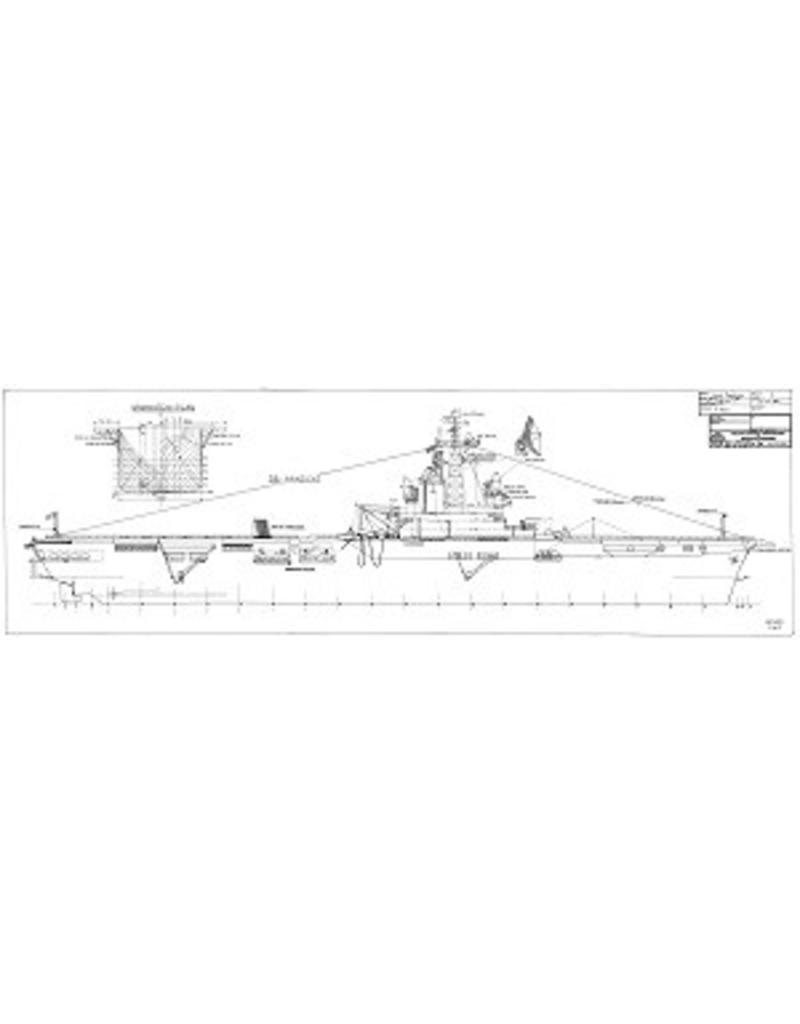

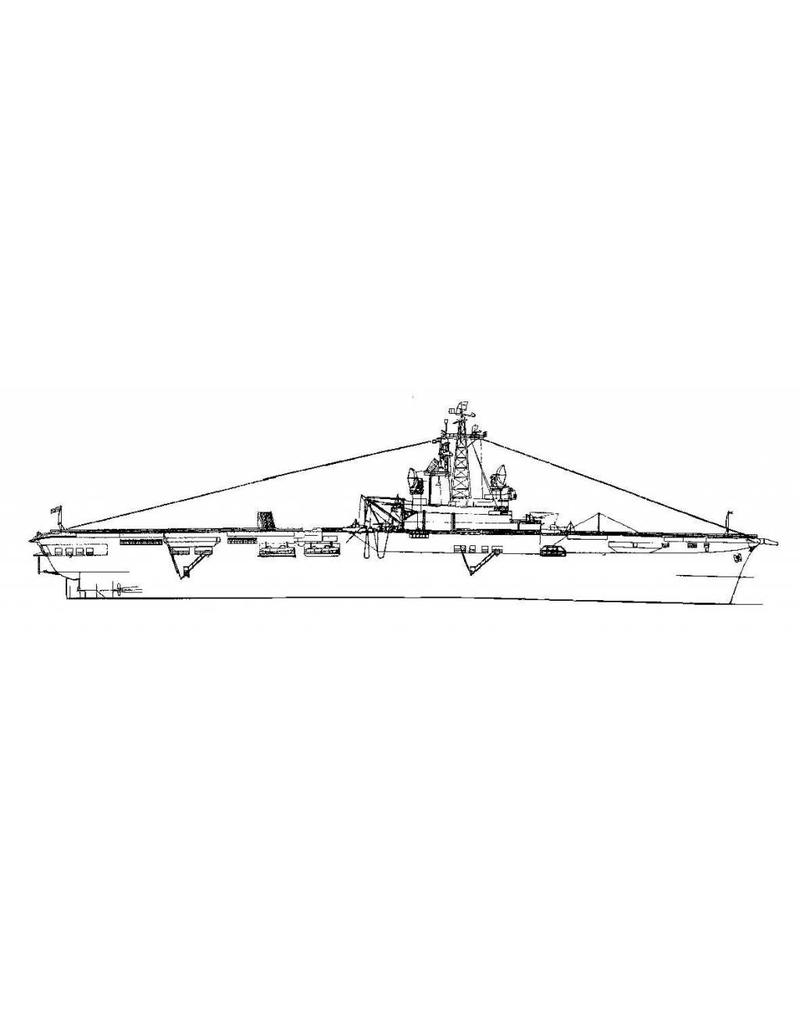

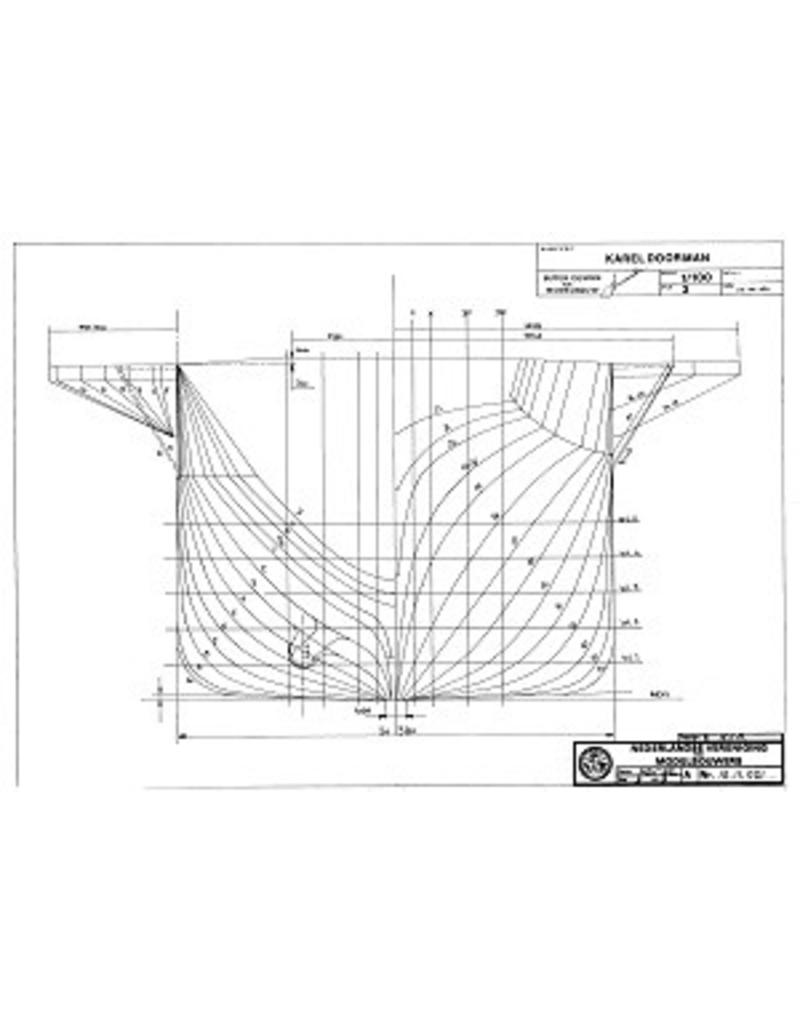

Kwaliteit	spanten 1:100 en 1:200; dekplan; zijaanzicht; enkele details
Schaal	1 : 200
Aantal bladen A00	0
Aantal bladen A0	1
Aantal bladen A1	0
Aantal bladen A2	1
Aantal bladen A3	1
Aantal bladen A4	0
Totaal aantal bladen tekening	3
Aantal bladen A4 tekst	0
Gewicht in gram	125
Bijzonderheden	l.o.a. 105 cm
