| Artikelnummer: | 10.11.022 |

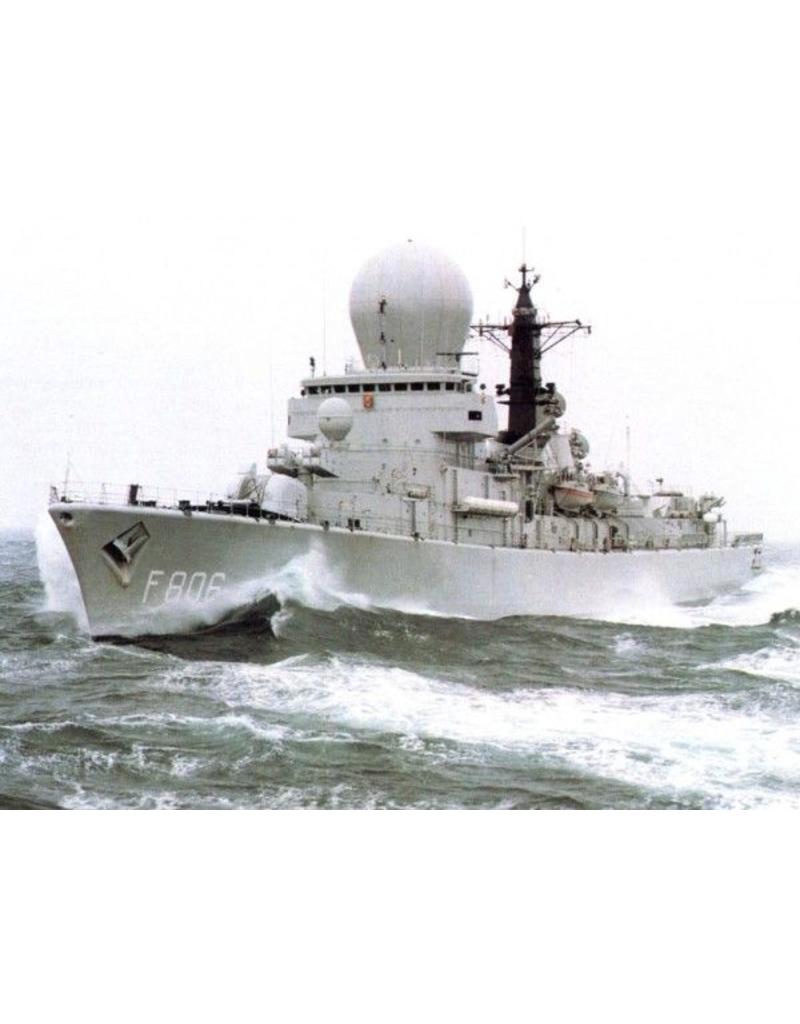

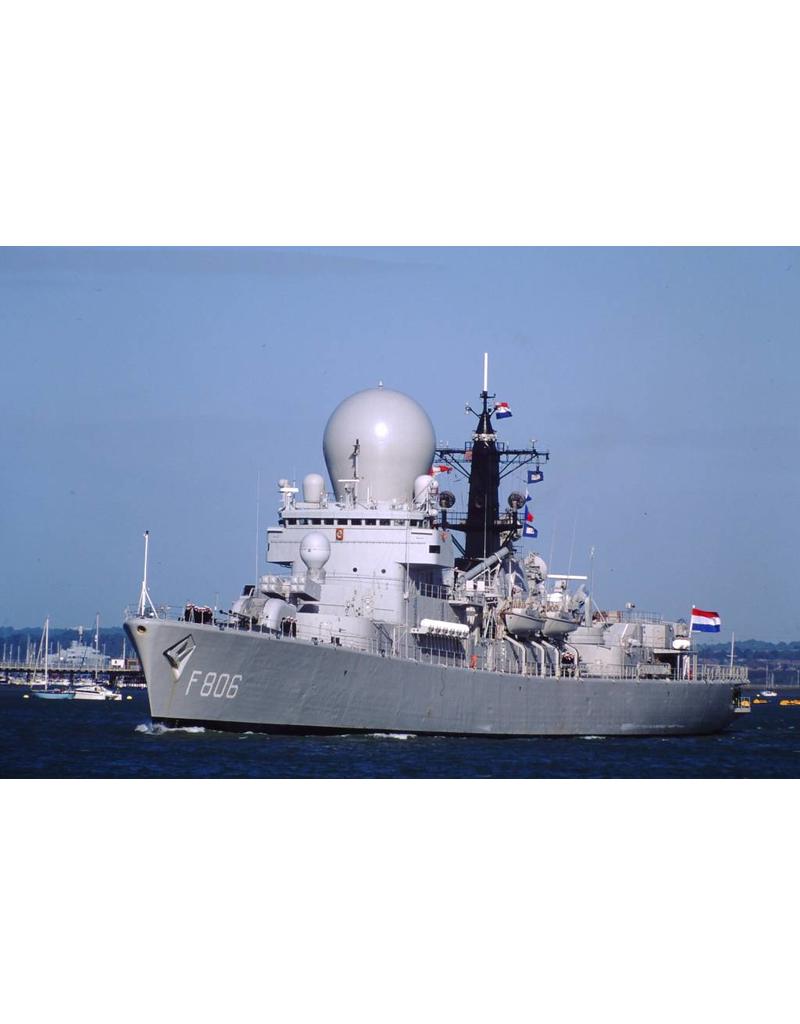

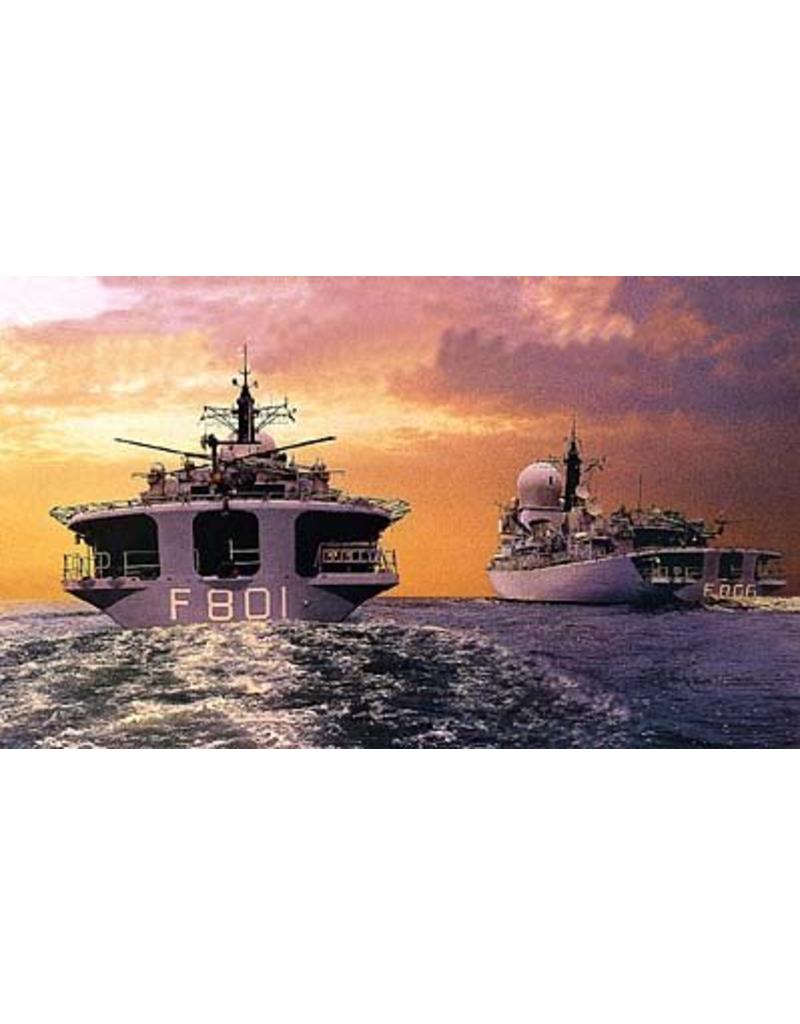

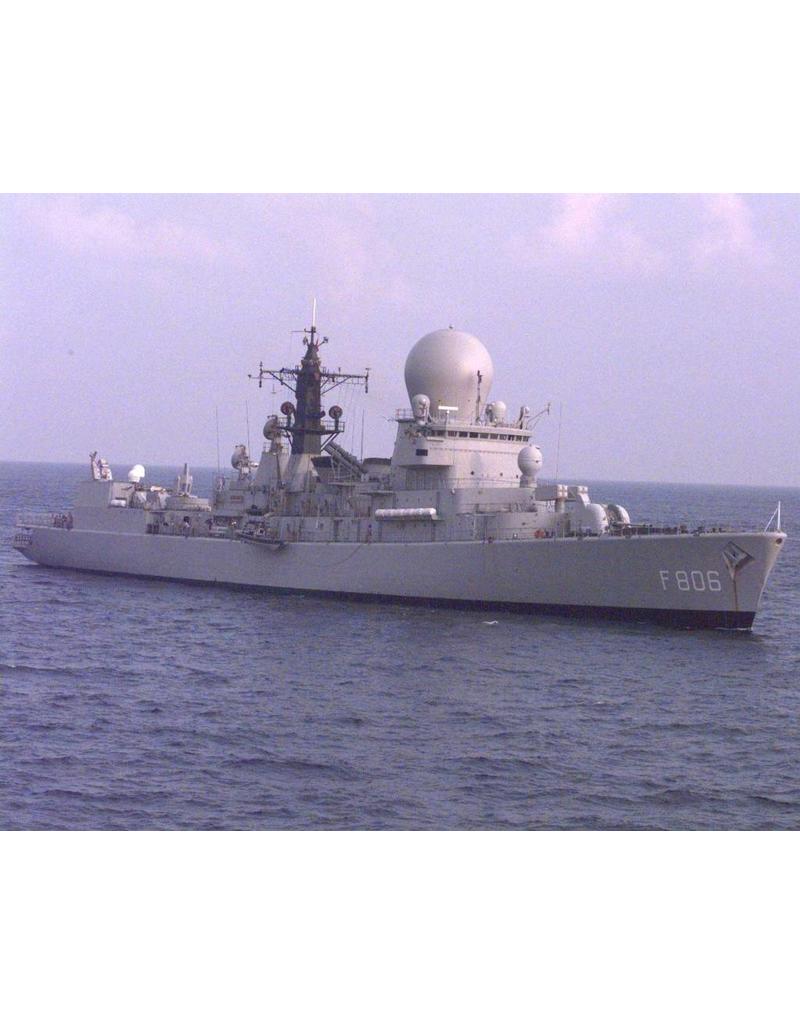

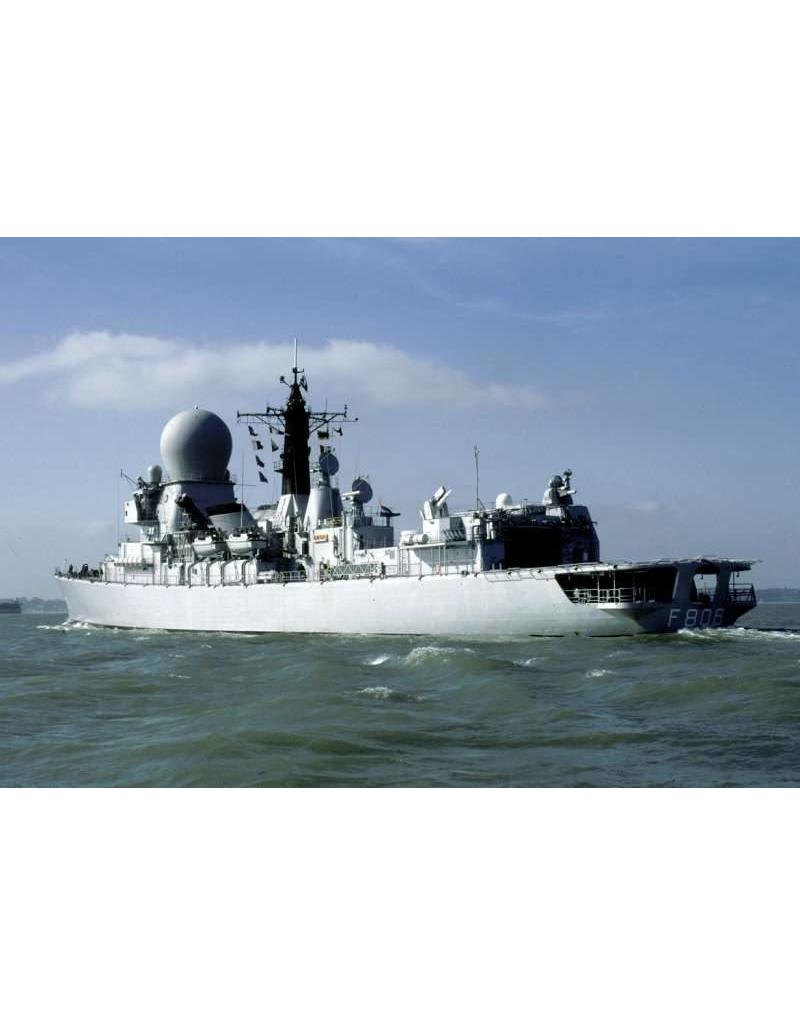

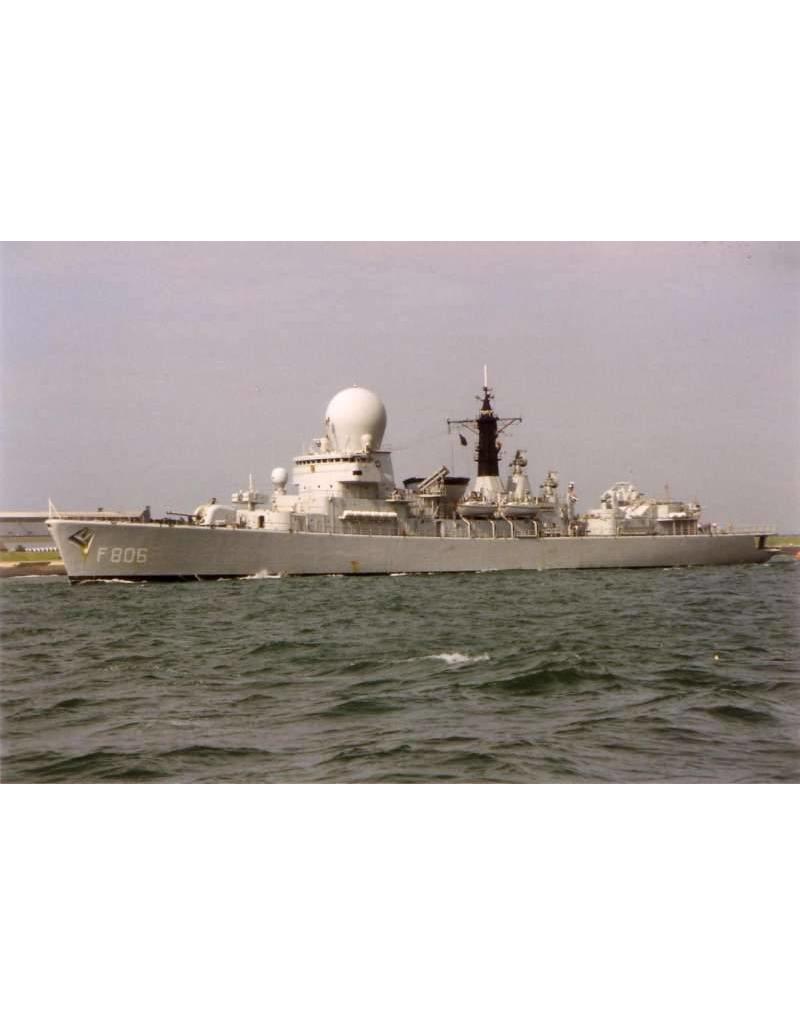

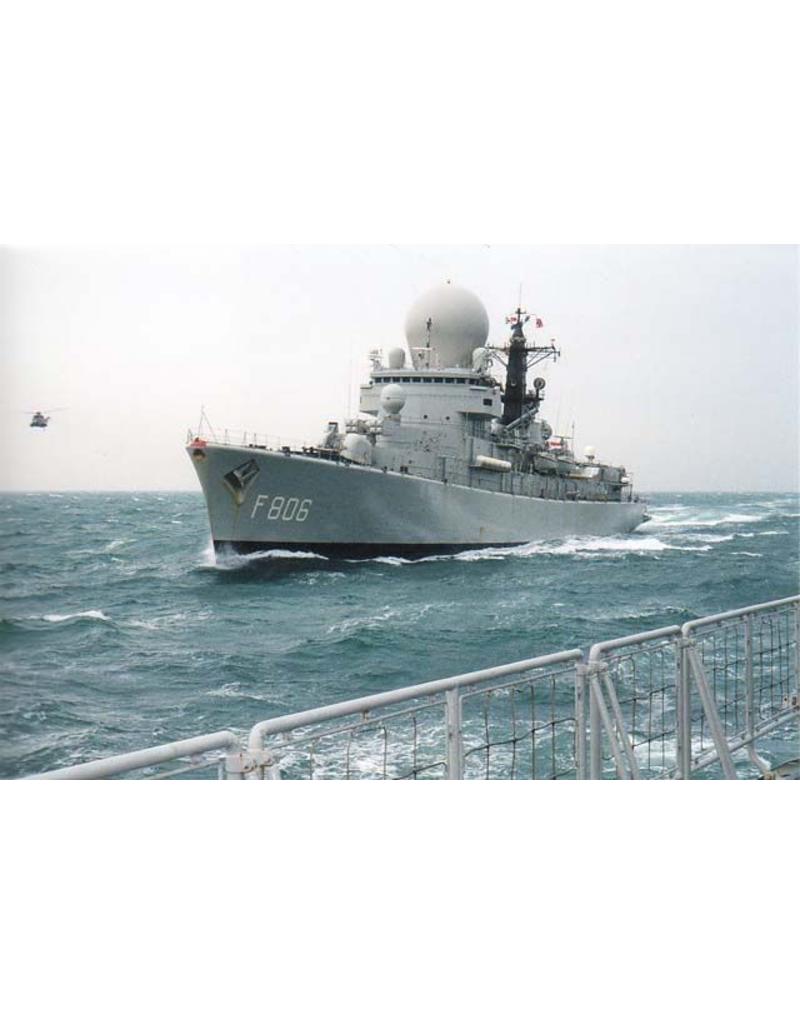

De Nederlandse geleidewapenfregatten Hr.Ms. Tromp (F801) en Hr.Ms. De Ruyter (F806) vormden samen de Trompklasse, twee modern ontworpen luchtverdedigingsfregatten gebouwd voor de Koninklijke Marine in de jaren 1970. Hieronder vind je een compleet overzicht:
| Schipnaam | Nummer | In dienst | Buiten dienst |
|---|---|---|---|
| Hr.Ms. Tromp | F801 | 3 oktober 1975 | 1999 |
| Hr.Ms. De Ruyter | F806 | 3 juni 1976 | 2001 |
Type: Geleidewapenfregat (luchtverdediging / commandofregat)
Aantal gebouwd: 2
Klasse: Trompklasse
Opvolger van: De De Zeven Provinciën-klasse kruisers
Opvolging door: Luchtverdedigings- en commandofregatten (LCF, De Zeven Provinciën-klasse, 2000s)
Waterverplaatsing: ca. 4.600 ton (volgeladen)
Lengte: 144 meter
Breedte: 14,6 meter
Diepgang: 4,3 meter
Voortstuwing: COGOG (Combinatie van gasturbines)
2 Rolls-Royce Olympus TM3B turbines (voor hoge snelheid)
2 Rolls-Royce Tyne turbines (voor kruissnelheid)
Snelheid: >30 knopen
Bemanning: ca. 300 (waaronder commandostaf)
RIM-66 Standard (SM-1 MR) luchtdoelraketten
Gelanceerd vanaf Mk 13 raketlanceerinrichting (achterop)
RIM-7 Sea Sparrow (in 8-cells launcher)
1 × 76 mm OTO Melara kanon
4 × Harpoon antischeepsraketten
2 × triple torpedobuizen (Mk 46 torpedo’s)
Goalkeeper CIWS (later toegevoegd)
LW-08 luchtwaarschuwingsradar
DA-08 oppervlaktezoekradar
WM-25 vuurleidingsradar
Signaalverwerking en commando-informatiecentrum geschikt voor commandotaken
TACTICOS-gevechtsinformatiesysteem (later ingebouwd)
Helikopterplatform en hangar (achterop)
Geschikt voor:
Westland Lynx
Later: NH-90 (beperkt, qua hangarruimte)
Luchtverdediging van eskaders (A/A warfare)
Commandoplatform voor vlootverbanden
Begeleiding van konvooien
Deelname aan NAVO-operaties
NAVO-vlootverbanden (o.a. STANAVFORLANT)
Golfoorlog (Tromp als vlaggenschip, 1990–91)
Toezichtmissies, o.a. Adriatische Zee
Humanitaire operaties
Beide schepen zijn na uitdiensttreding gesloopt
Hr.Ms. Tromp: buiten dienst 1999
Hr.Ms. De Ruyter: buiten dienst 2001
Opvolging door de moderne LCF's van de nieuwe De Zeven Provinciën-klasse
Specificaties :
|
Tekeningnummer |
10.11.022 |
|
Auteur |
J.TH.M. Buter |
|
Omschrijving |

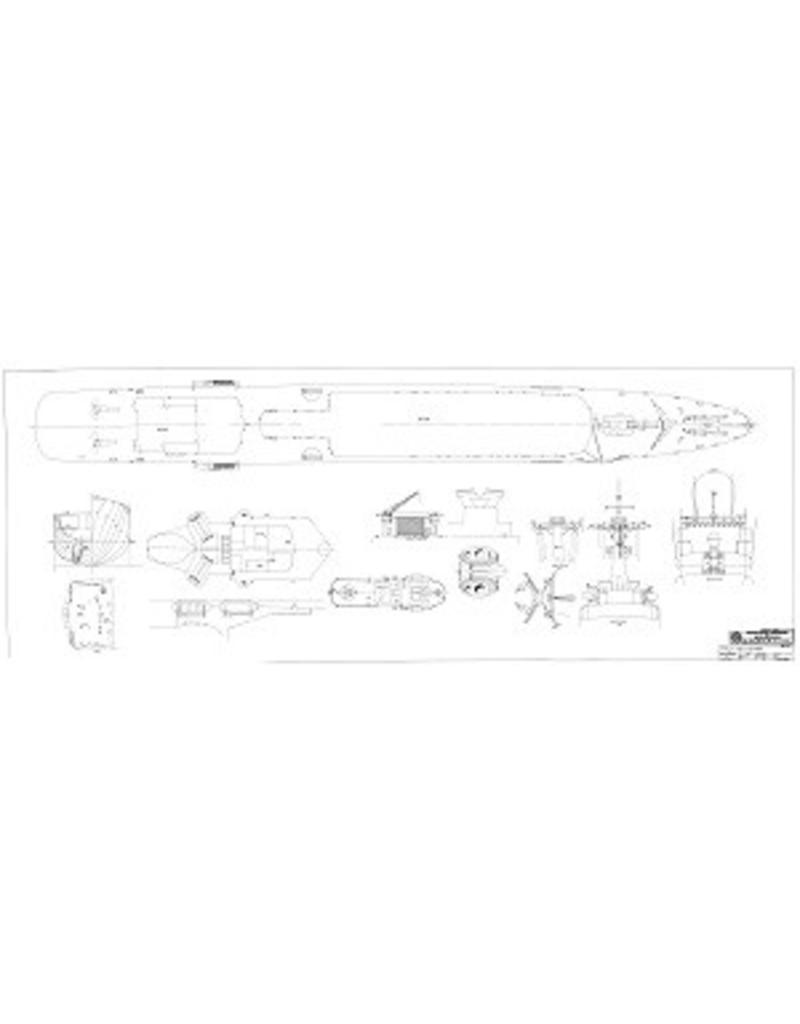

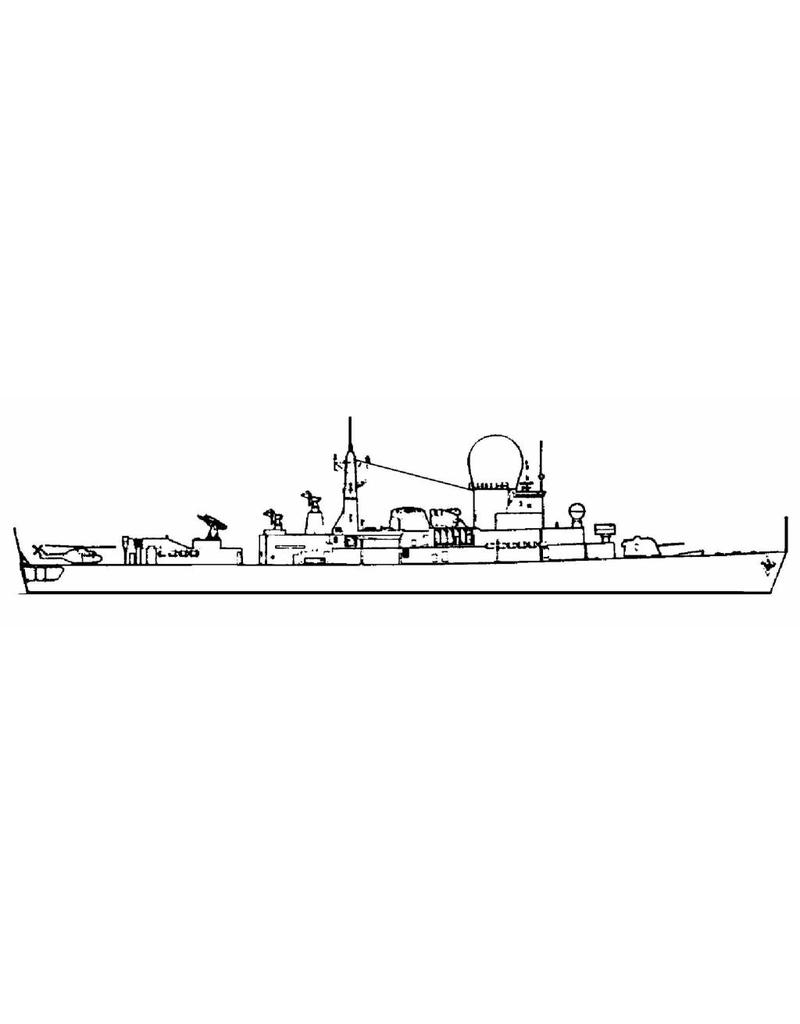

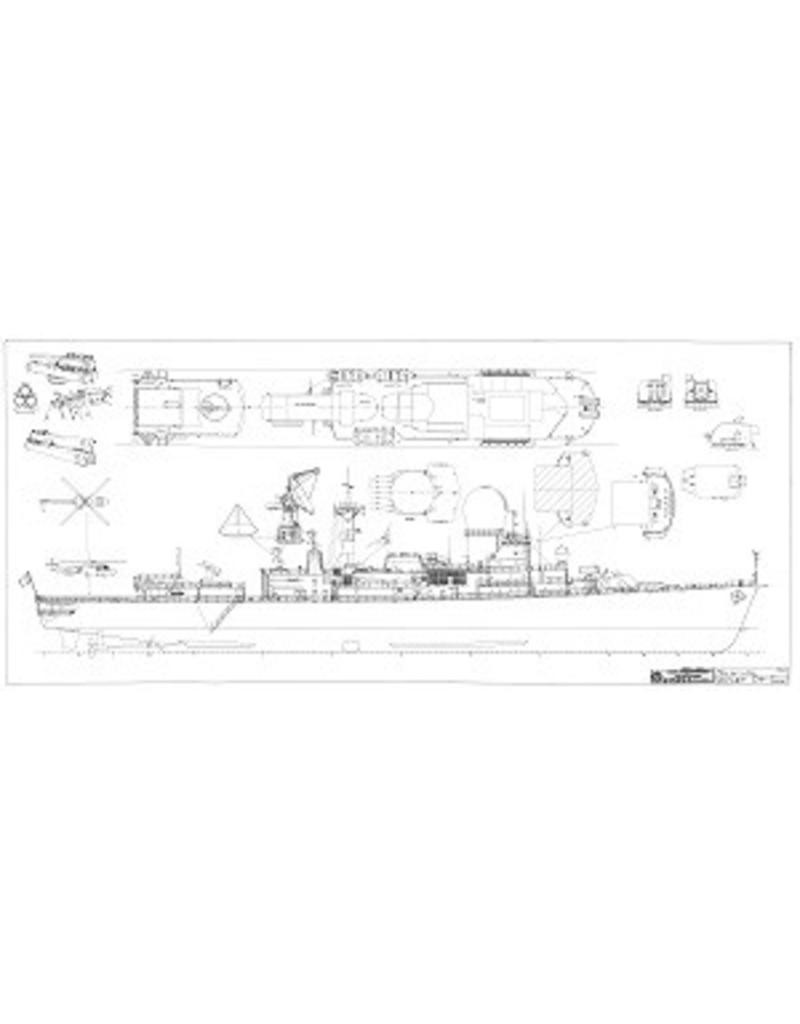

HrMs geleidewapenfregatten "De Ruyter" F806 (1976), "Tromp" F801 (1975) |
|
Kwaliteit |
spanten; zijaanzicht; dekken; enkele details |
|
Schaal |
1 : 100 |
|
Aantal bladen A00 |
0 |
|
Aantal bladen A0 |
2 |
|
Aantal bladen A1 |
0 |
|
Aantal bladen A2 |
0 |
|
Aantal bladen A3 |
0 |
|
Aantal bladen A4 |
0 |
|
Totaal aantal bladen tekening |
2 |
|
Aantal bladen A4 tekst |
0 |
|
Gewicht in gram |
185 |
|
Bijzonderheden |
l.o.a. 136 cm |
|
Opmerkingen |
