NVM 10.11.040 HrMs onderzeeboten "Zwaardvis" S806, "Tijgerhaai" S807 (1972)

Artikelnummer: 10.11.040

De onderzeeboten Hr.Ms. Zwaardvis (S806) en Hr.Ms. Tijgerhaai (S807) waren conventionele (diesel-elektrische) onderzeeboten van de Zwaardvis-klasse, gebouwd voor de Koninklijke Marine in de jaren ’60–’70. Ze waren modern en stil, ontworpen voor operaties in de Koude Oorlog, met nadruk op NAVO-samenwerking en onderzeebootbestrijding (ASW).




Zwaardvis-klasse onderzeeboten

(Zwaardvis S806 en Tijgerhaai S807)

Kenmerk Informatie
Type Diesel-elektrische aanvalsonderzeeboot
Klasse Zwaardvis-klasse (2 schepen)
Bouwjaar 1965–1972
In dienst 1972
Uit dienst ca. 1994–1995



Hr.Ms. Zwaardvis (S806)

Kiellegging: 14 juli 1965

Te water gelaten: 2 juli 1970

In dienst gesteld: 18 augustus 1972

Uit dienst: 1994

Gebouwd door: Wilton-Fijenoord, Schiedam




Hr.Ms. Tijgerhaai (S807)

Kiellegging: 14 juli 1966

Te water gelaten: 25 mei 1971

In dienst gesteld: 20 oktober 1972

Uit dienst: 1995

Gebouwd door: Wilton-Fijenoord, Schiedam




Technische Specificaties (voor beide schepen)

Waterverplaatsing:

1.860 ton (boven water)

2.300 ton (onder water)

Lengte: 66 meter

Breedte: 8,4 meter

Diepgang: 6 meter

Voortstuwing:

3 dieselmotoren (voor batterijoplading)

Elektromotor voor onderwateraandrijving

Snelheid:

~13 knopen (boven water)

~20 knopen (onder water)

Duikdiepte: >300 meter (geschat; exact geheim)

Bemanning: ca. 67

Bewapening:

8 torpedobuizen (voor)

Amerikaanse en later Nederlandse torpedo’s (zoals Mark 48)




Operationele Geschiedenis

Beide onderzeeboten werden vooral ingezet voor NAVO-taken in de Noord-Atlantische Oceaan, Noordzee en Noorse Zee.

Taken:

Onderzeebootbestrijding (ASW)

Inlichtingenvergaring

Oefeningen met NAVO-eenheden

Simulatie van vijandelijke onderzeeboten in NAVO-trainingen

Beide schepen stonden bekend om hun lage geluidsprofiel, waardoor ze moeilijk op te sporen waren.




Uitdienststelling en verdere lot

Beide onderzeeboten zijn in de jaren '90 uit dienst gesteld vanwege veroudering en hoge onderhoudskosten.

Pogingen om ze te verkopen aan landen als Maleisië en Indonesië zijn mislukt.

Uiteindelijk zijn ze gesloopt in Nederland.




Bijzonderheden

De Zwaardvis-klasse was gebaseerd op het ontwerp van de Amerikaanse Barbel-klasse, met Nederlandse aanpassingen.

Ze vormden de overgang naar de latere Walrus-klasse onderzeeboten (jaren '90), die nog steeds in dienst zijn.

De schepen waren hun tijd ver vooruit qua stille voortstuwing en hydrodynamisch ontwerp.




Specificaties :

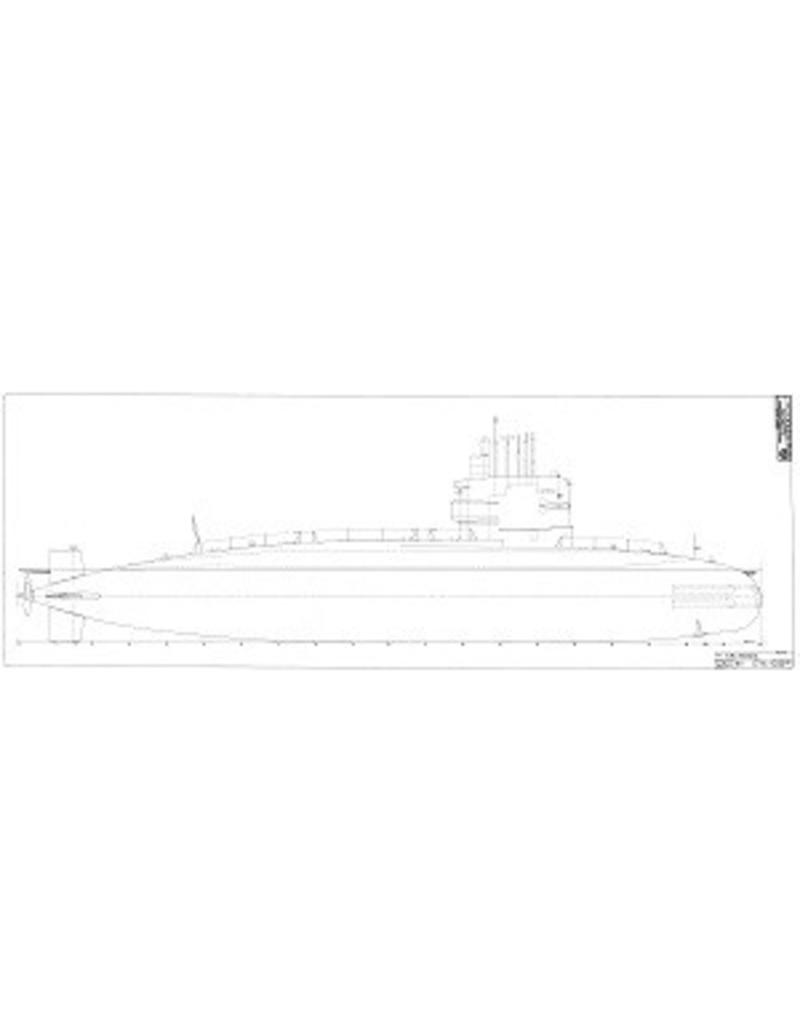

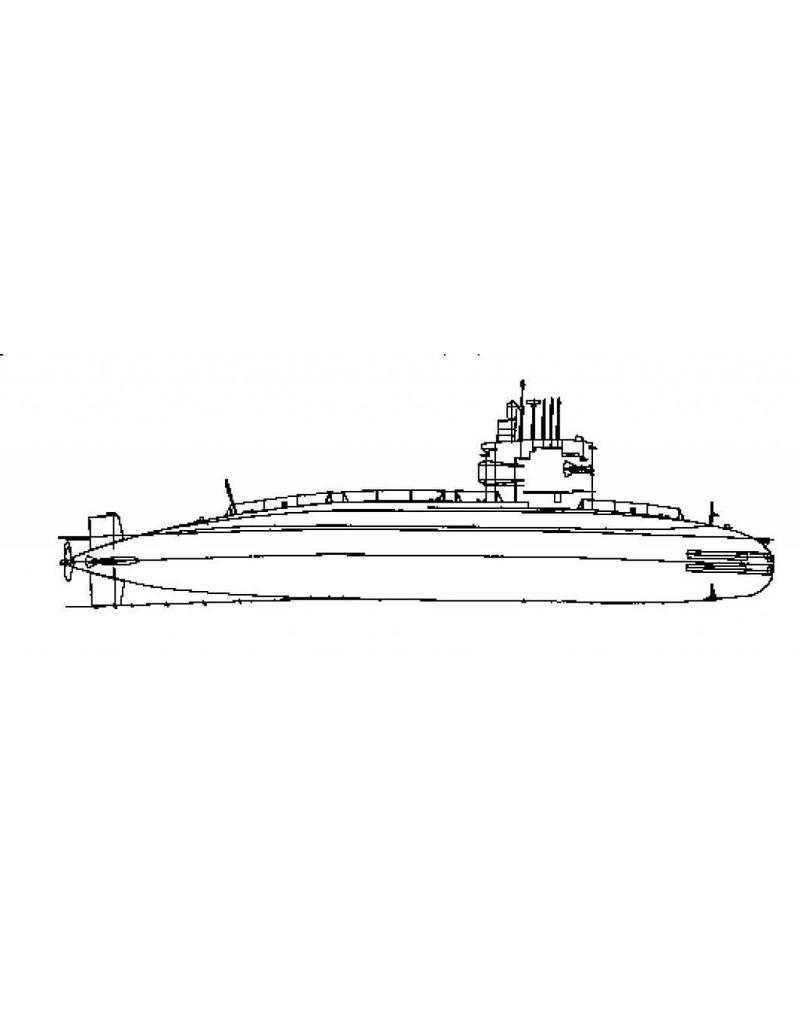

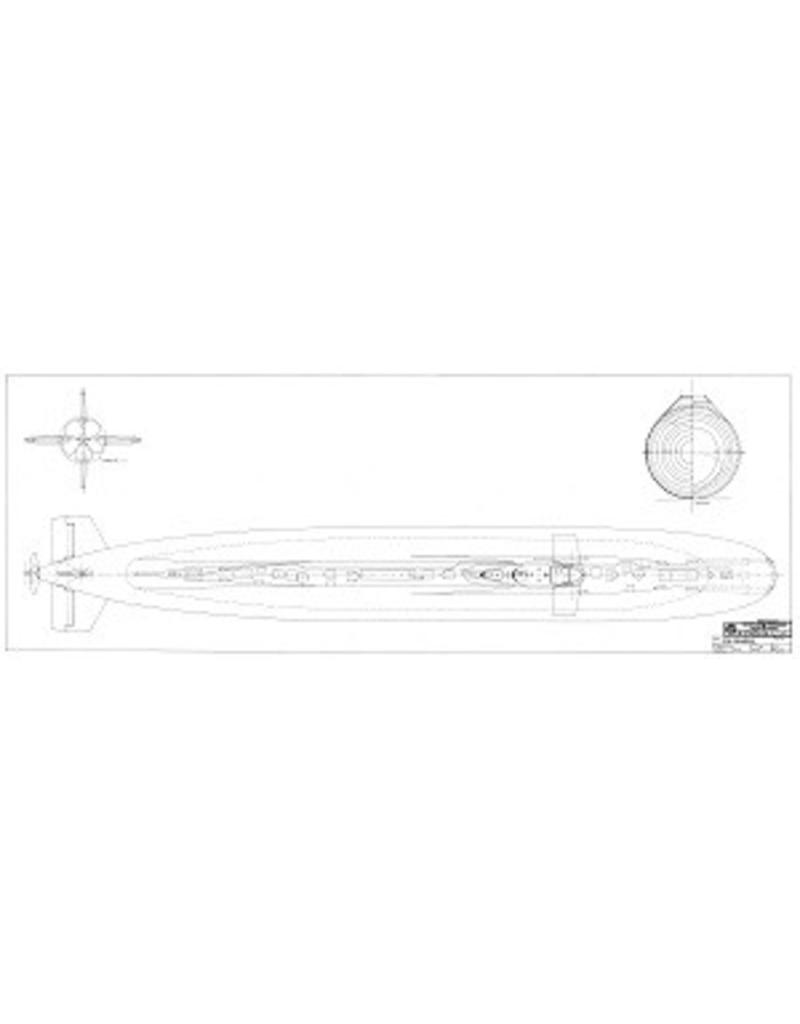

Tekeningnummer

10.11.040

Auteur

J.TH.M. Buter

Omschrijving

HrMs onderzeeboten "Zwaardvis" S806, "Tijgerhaai" S807 (1972)

Kwaliteit

spanten; zijaanzicht; bovenaanzicht

Schaal

1 : 50

Aantal bladen A00

0

Aantal bladen A0

2

Aantal bladen A1

0

Aantal bladen A2

0

Aantal bladen A3

0

Aantal bladen A4

0

Totaal aantal bladen tekening

2

Aantal bladen A4 tekst

0

Gewicht in gram

185

Bijzonderheden

l.o.a. 134 cm

Opmerkingen


0 sterren op basis van 0 beoordelingen
