NVM 60.01.008 stoomplant, vert. 1- en 2-cilindermachine met ketel en hulpapparatuur

Artikelnummer: 60.01.008


Specificaties :

Tekeningnummer

60.01.008

Auteur

J.J. van Rooijen

Omschrijving

stoomplant, vert. 1- en 2-cilindermachine met ketel en hulpapparatuur

Kwaliteit



Moeilijkheidsgraad

C

Schaal



Aantal bladen A00

0

Aantal bladen A0

0

Aantal bladen A1

0

Aantal bladen A2

0

Aantal bladen A3

0

Aantal bladen A4

18

Totaal aantal bladen tekening

18

Aantal bladen A4 tekst

0

Gewicht in gram

115

Bijzonderheden

dM 1973/2 t/m 1974/2

Kopie artikel: 62.01.009 (9 blz)

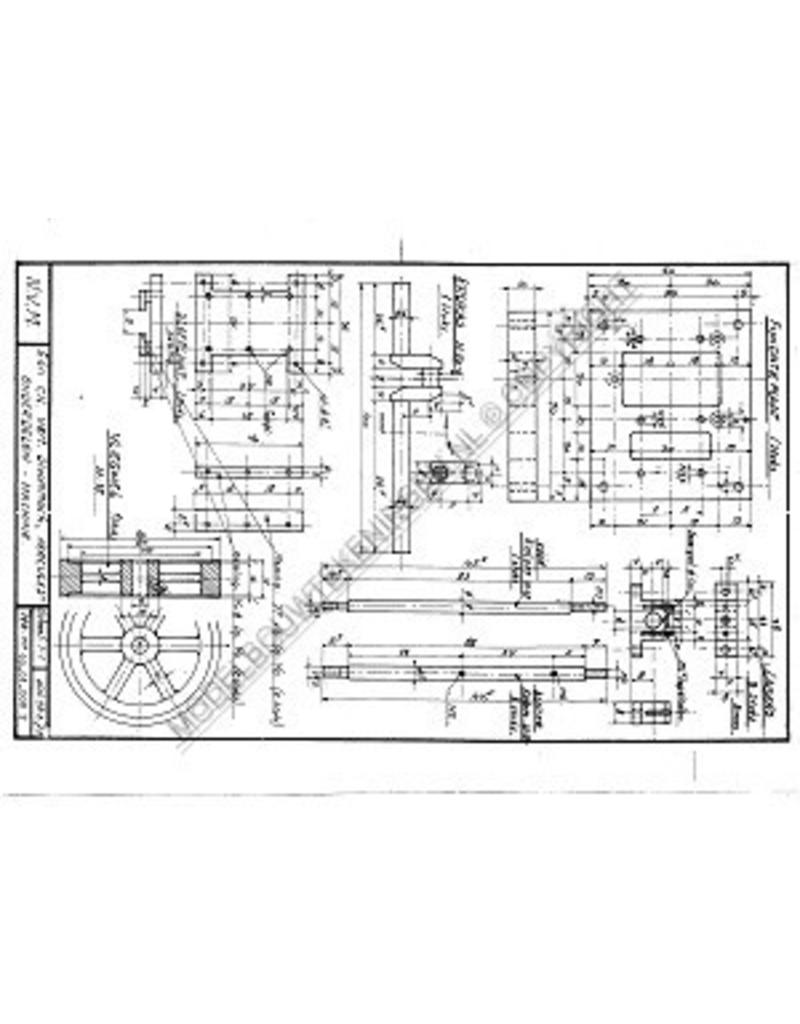

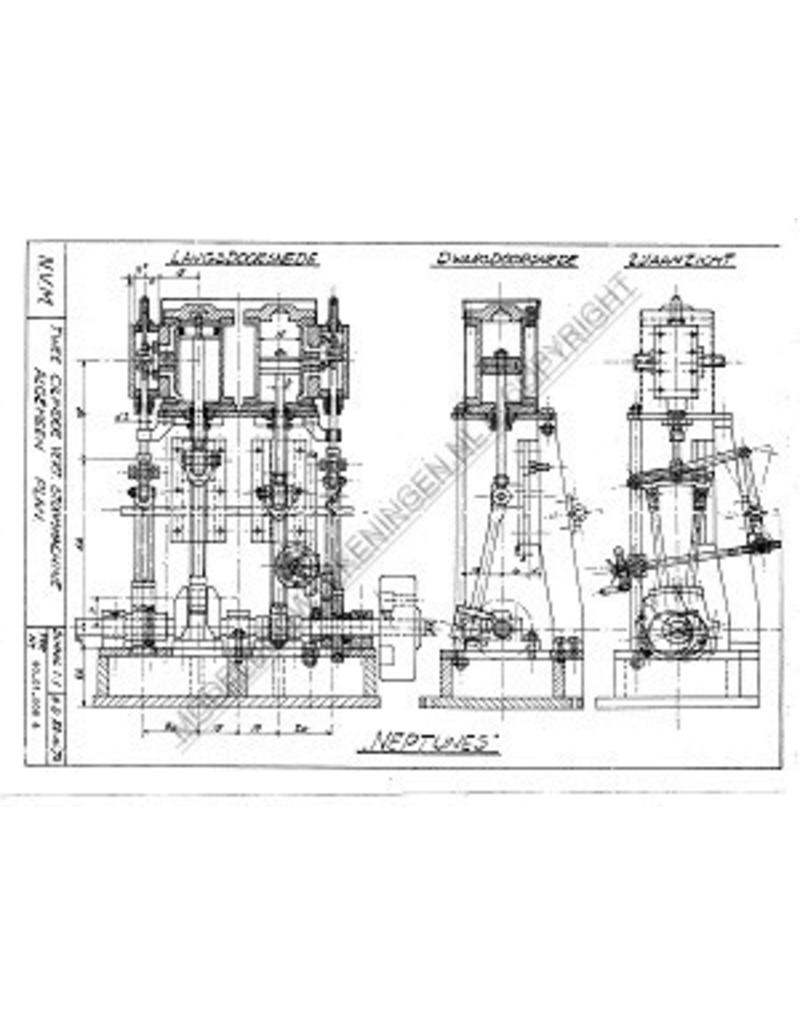

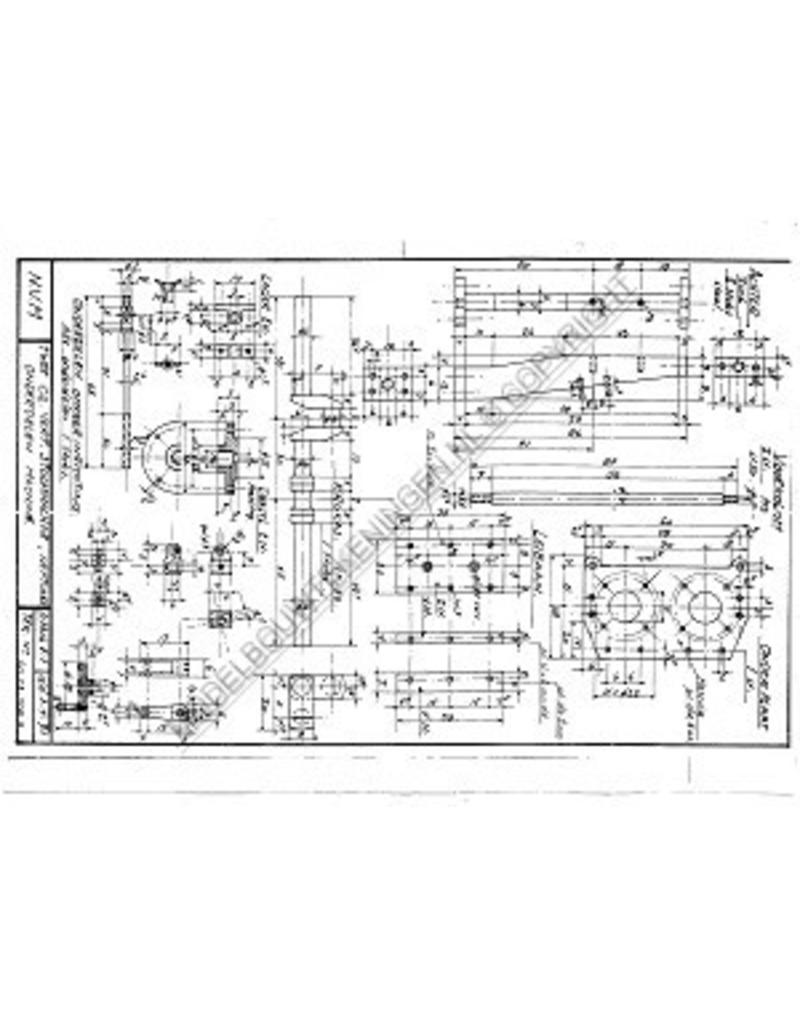

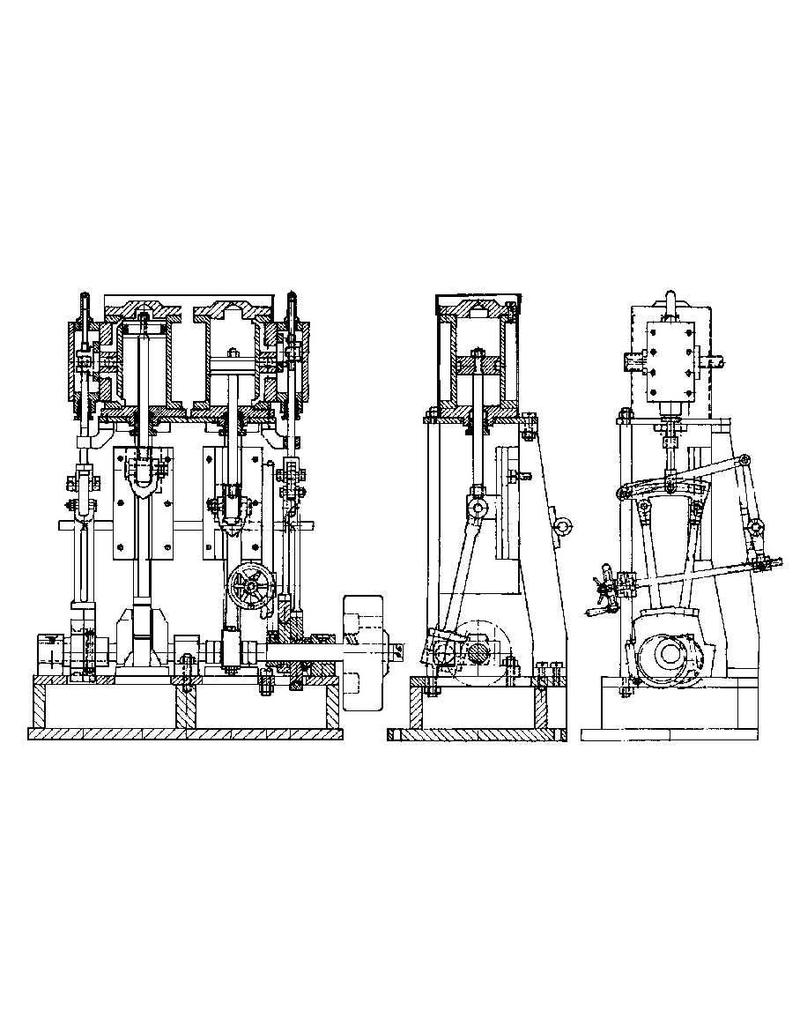

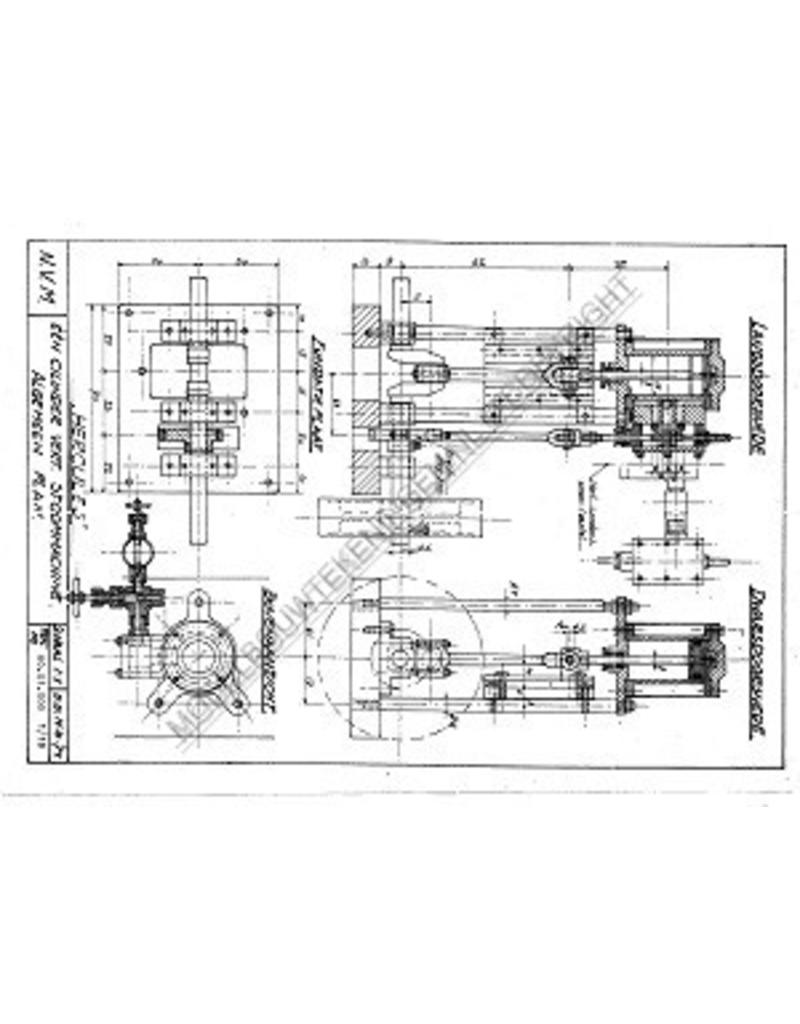

eencilindermachine "Hercules" boring x slag 15 x 22 mm; vliegwiel diam. 80 mm; tweecilindermachine "Neptunus" boring x slag 15 x 22 mm; vliegwiel diam. 40 mm

hor.ketel spiritusgestookt, 3 bar; diam 100/104 mm

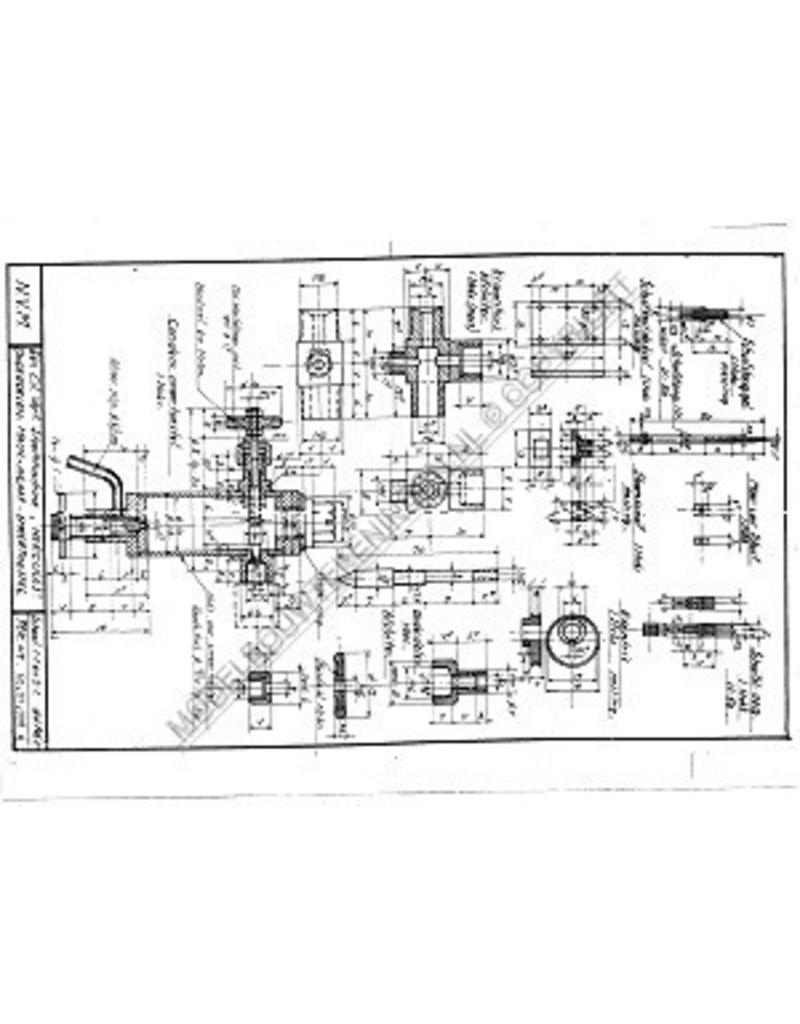

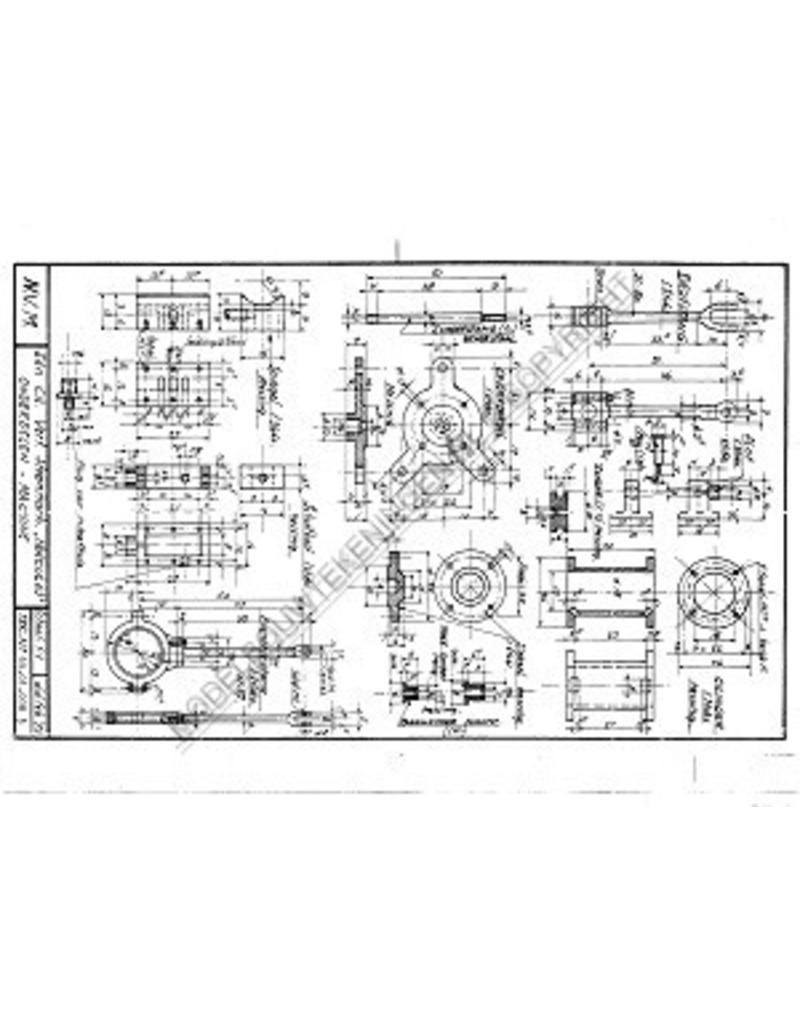

de tekening omvat verder spiritustank, voedingpomp, voorwarmer, smeertoestel, condensor, regulateur, afsluiters, veiligheid en klepkast; fundatieplaat 450 x 350 mm, hoogte 450 mm
