| Artikelnummer:: | 10.11.032 |

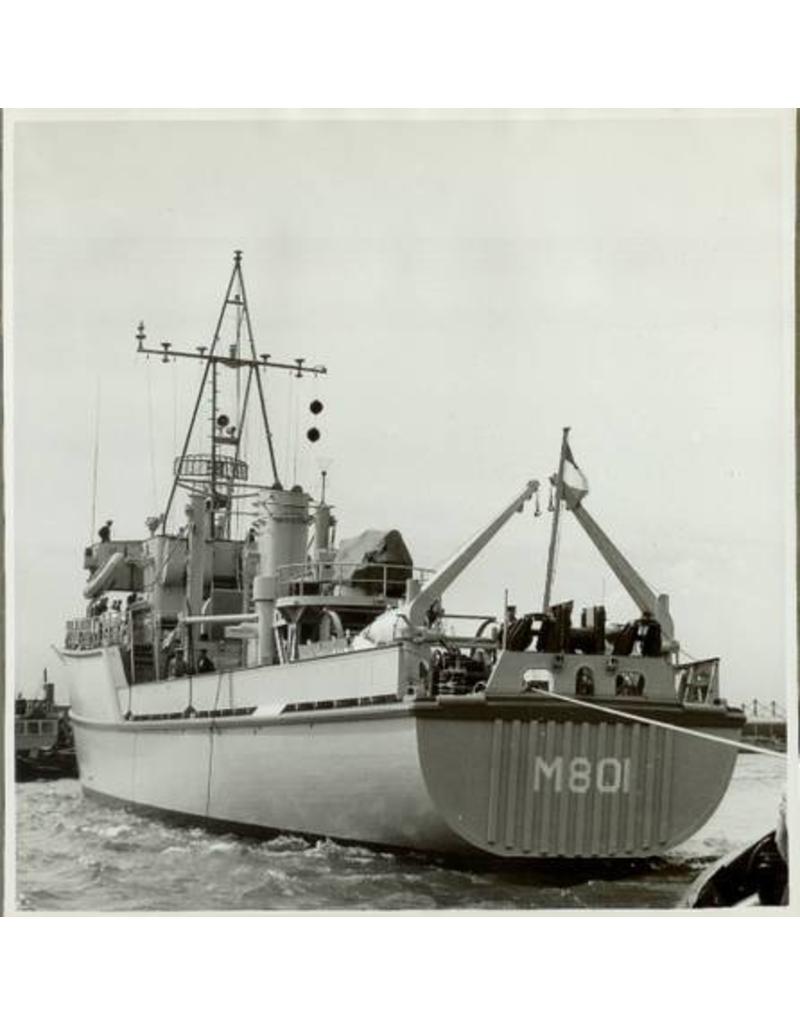

Die Küstenminensuchboote der „Dokkum“-Klasse bildeten in den 1950er Jahren das Rückgrat der niederländischen Minenabwehrflotte. Diese Schiffe wurden zwischen 1955 und 1957, zu Beginn des Kalten Krieges, in Dienst gestellt und waren für die Minenräumung in Küstengewässern sowie für die Sicherung der Seeverbindungen vorgesehen.
(englischer Name: Alkmaar-Klasse-Minenräumer, basierend auf dem britischen Entwurf der Ton-Klasse)
| Merkmale | Informationen |
|---|---|
| Typ | Küstenminensuchboot (Coastal Minesweeper) |
| Anzahl der gebauten Schiffe | 18 für die Niederlande (einige Quellen nennen 20 einschließlich Reservematerial) |
| Im Dienst | 1955–1957 |
| Entwurf | Basierend auf der britischen Ton-Klasse, in Zusammenarbeit mit der NATO (MDAP – Mutual Defense Assistance Program) |
| Bauort | Niederländische Werften (u. a. De Schelde, Wilton-Fijenoord, Gusto und ADM Amsterdam) |
| Spezifikation | Wert |
|---|---|
| Verdrängung | ~440 Tonnen |
| Länge | 46 Meter |
| Breite | 8,5 Meter |
| Tiefgang | 2,2 Meter |
| Antrieb | 2 x 1.200 PS Dieselmotoren (Stork-Werkspoor) |
| Geschwindigkeit | ~15 Knoten |
| Besatzung | ca. 33–40 Personen |
| Rumpf | Holz und Nichteisenmetall (nicht magnetisch, gegen Magnetminen) |
| Kategorie | Details |
|---|---|
| Bewaffnung | 1 x 40-mm-Bofors-Kanone (L/60), teilweise Maschinengewehre |
| Minenräummittel | |
| • Mechanisch (Schneiddrähte für Ankerminen) | |
| • Akustisch (Vibrationsplatten, Schallbojen) | |
| • Magnetisch (elektromagnetische Spulen) | |
| Navigation | Radar, Sonar (Typ QCU), Echolote |
Die Klasse wurde nach kleineren niederländischen Städten benannt. Hier eine Auswahl der Namen:
| Nummer | Name |
|---|---|
| M809 | Hr.Ms. Dokkum (Namensgeber) |
| M810 | Hr.Ms. Delfzijl |
| M811 | Hr.Ms. Doetinchem |
| M812 | Hr.Ms. Enkhuizen |
| M813 | Hr.Ms. Harlingen |
| M814 | Hr.Ms. Heiloo |
| M815 | Hr.Ms. Kampen |
| M816 | Hr.Ms. Meppel |
| M817 | Hr.Ms. Naaldwijk |
| M818 | Hr.Ms. Sneek |
| ... | und weitere bis ca. M827 |
| Zeitraum | Details |
|---|---|
| Ab Ende der 70er Jahre | Beginn der Ausmusterung |
| Bis Anfang der 90er Jahre | Letzte Schiffe außer Dienst |
| Einige wurden an | ausländische Marinen (wie Belgien und Ägypten) oder zu Hilfsschiffen umgebaut |
Die Dokkum-Klasse:
Bildete während des Kalten Krieges das Herzstück der niederländischen Minenabwehrkapazitäten.
Spielte im Rahmen der NATO eine wichtige Rolle, insbesondere in der Nord- und Ostsee.
Kam bei zahlreichen Übungen und echten Minenräumaktionen zum Einsatz, auch in Friedenszeiten.
Ein berühmtes erhaltenes Schiff ist:

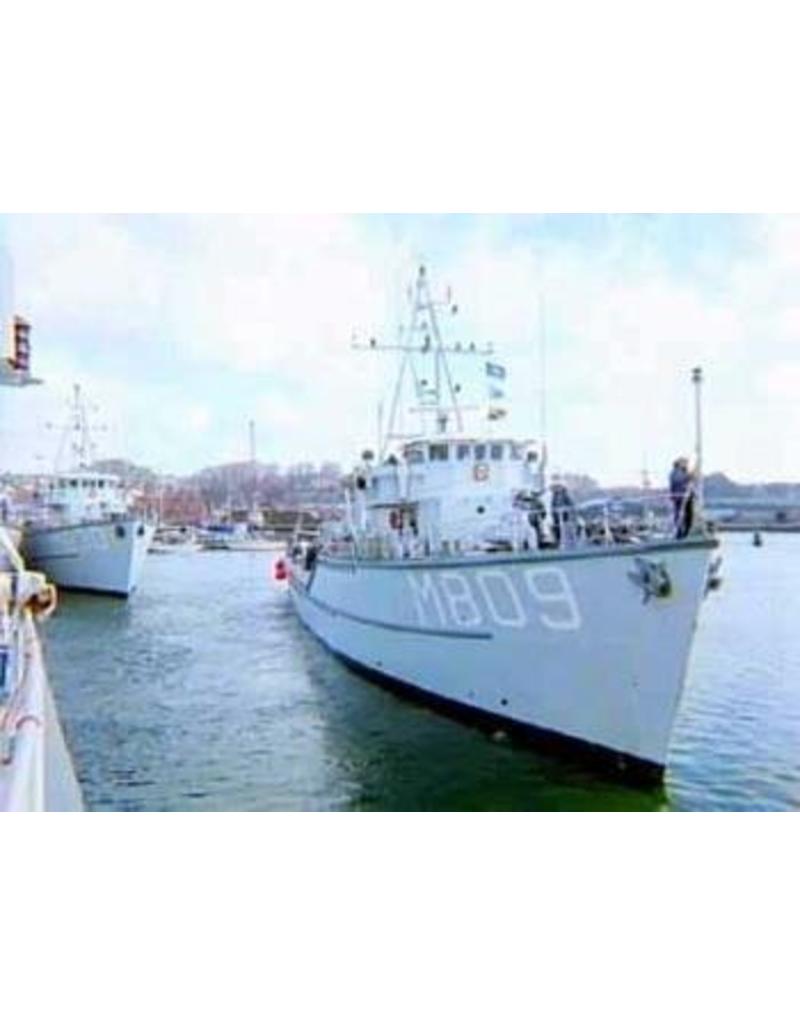

Hr.Ms. Dokkum (M809)
→ 1997 umgebaut zur „Urania“, Ausbildungsschiff für das Königliche Institut für die Marine (KIM).
→ 2015 ersetzt und möglicherweise verschrottet oder verkauft.

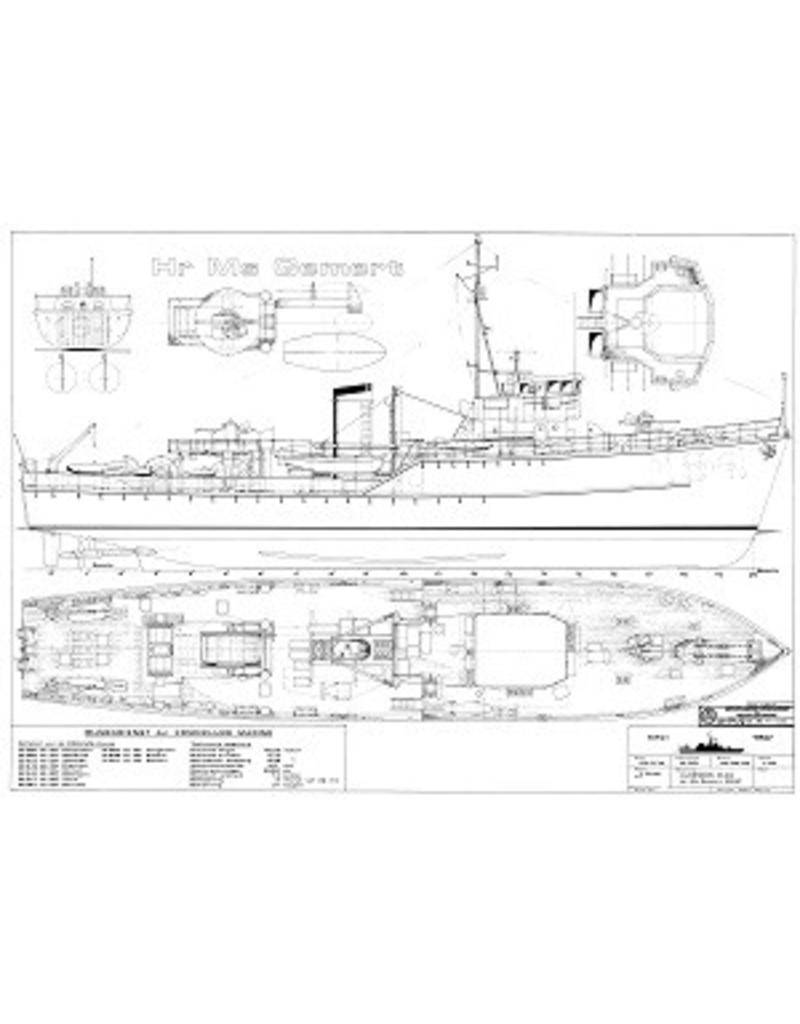

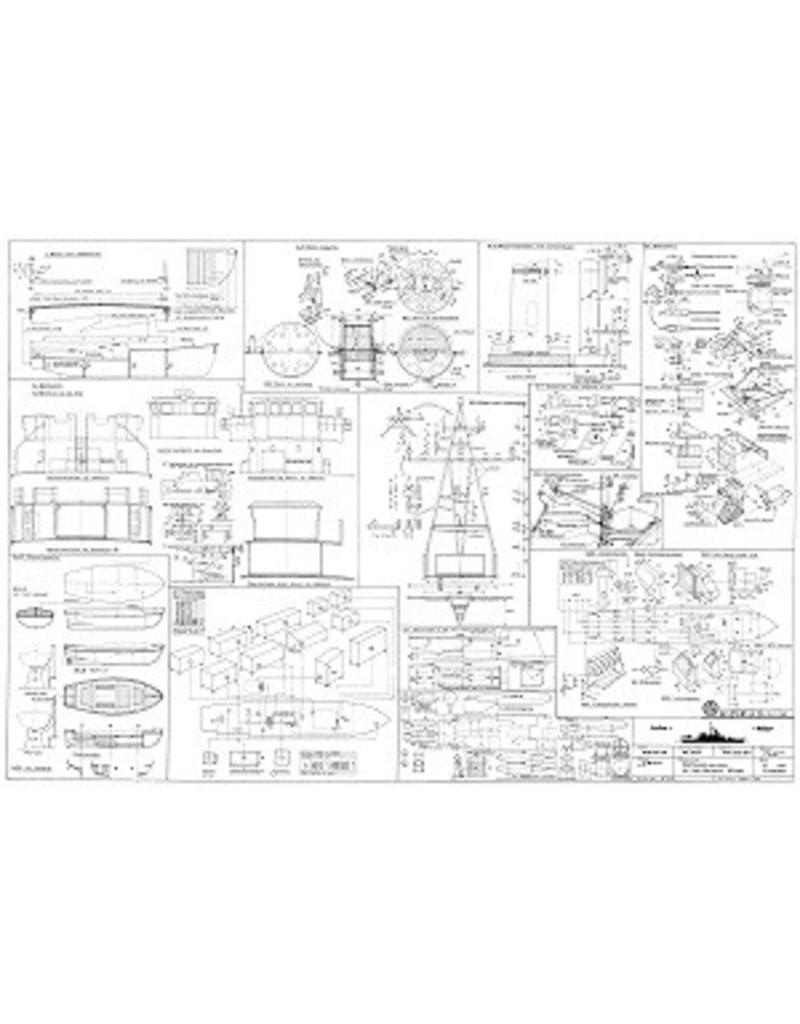

Technische Daten:
|
Zeichnungsnummer |
10.11.032 |
|
Autor |
J.TH.M. Buter |
|
Beschreibung |
Küstenminensuchboote der „Dokkum“-Klasse (1955/57) |
|
Qualität |
Spanten; Seitenansicht; Längsschnitt; Decks; Details; Konstruktionsdetails |
|
Maßstab |
1 : 50 |
|
Anzahl der Blätter A00 |
0 |
|
Anzahl der Blätter A0 |
0 |
|
Anzahl der Blätter A1 |
4 |
|
Anzahl der Blätter A2 |
0 |
|
Anzahl der Blätter A3 |
3 |
|
Anzahl der Blätter A4 |
0 |
|
Gesamtzahl der Zeichnungsblätter |
7 |
|
Anzahl der A4-Seiten (Text) |
0 |
|
Gewicht in Gramm |
215 |
|
Besonderheiten |
Gesamtlänge 94 cm |
|
Anmerkungen |
