€56,05
+ -
Zum Warenkorb hinzufügen
Artikelnummer:: 60.01.008


Spezifikationen :

Zeichnungsnummer

60.01.008

Autor

J.J. van Rooijen

Beschreibung

Dampfanlage, vert. 1- und 2-Zylindermaschine mit Kessel und Hilfsgeräten

Qualität



Schwierigkeitsgrad

C

Maßstab



Anzahl Blätter A00

0

Anzahl Blätter A0

0

Anzahl Blätter A1

0

Anzahl Blätter A2

0

Anzahl Blätter A3

0

Anzahl Blätter A4

18

Gesamtzahl der Zeichnungsblätter

18

Anzahl A4-Textblätter

0

Gewicht in Gramm

115

Besonderheiten

dM 1973/2 bis 1974/2

Kopie Artikel: 62.01.009 (9 Seiten)

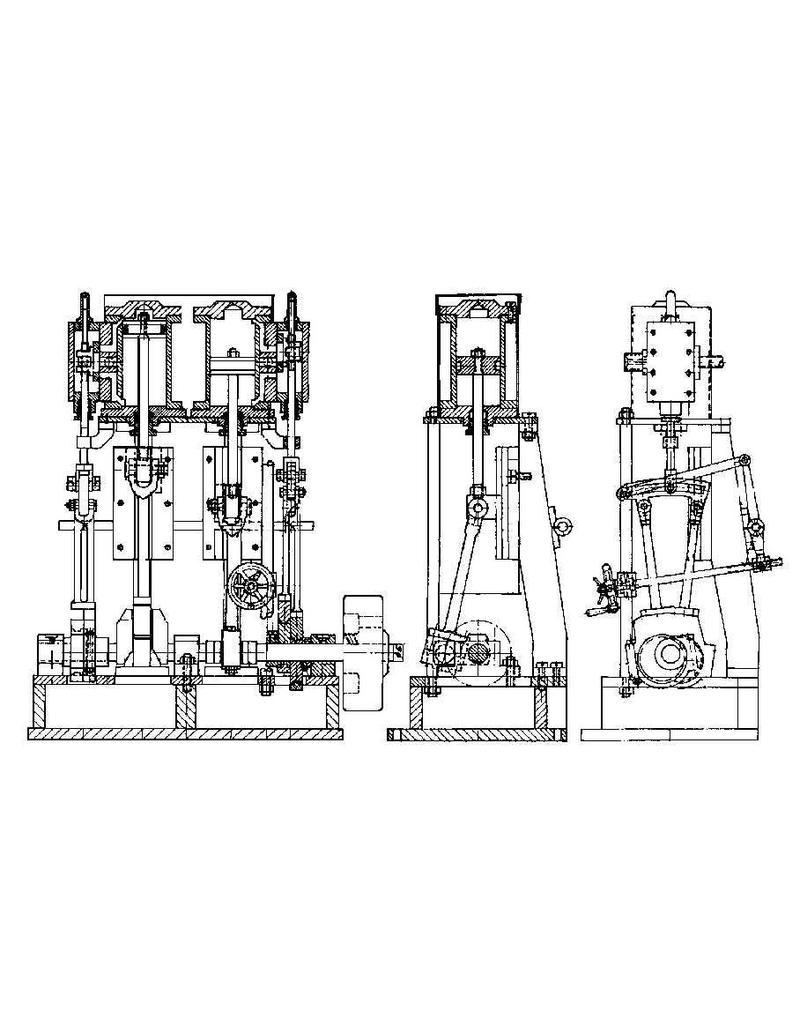

Einzylindermaschine "Hercules" Bohrung x Hub 15 x 22 mm; Schwungrad-Durchm. 80 mm; Zweizylindermaschine "Neptunus" Bohrung x Hub 15 x 22 mm; Schwungrad-Durchm. 40 mm

hor. Kessel spiritusbeheizt, 3 bar; Durchm. 100/104 mm

die Zeichnung umfasst ferner Spiritustank, Speisepumpe, Vorwärmer, Schmiergerät, Kondensator, Regler, Absperrventile, Sicherheit und Ventilgehäuse; Grundplatte 450 x 350 mm, Höhe 450 mm
