| Artikelnummer:: | 10.11.051 |
Kiellegung am 16. September 1933 bei Wilton-Fijenoord in Schiedam; Stapellauf am 11. März 1935; Indienststellung am 3. Oktober 1936
Entworfen als leichter Kreuzer (offiziell „Flottillenführer“) in schwierigen Zeiten – Sparmaßnahmen und Pazifismus bestimmten die Entscheidung für eine leichtere Bewaffnung und Panzerung
Ausgestattet mit Mittellinientürmen: drei doppelte Mk 9 (15 cm) und ein einzelner Mk 10-Kippturm, insgesamt 7×150 mm
| Merkmal | Spezifikation |
|---|---|
| Verdrängung | 6.442 t Standard; 7.822 t voll beladen |
| Abmessungen | L ≈ 170,9 m × B 15,7 m × T 4,9–5,1 m |
| Antrieb | 6 × Yarrow-Kessel, 3 × Parsons-Turbinen → ≈66.000–68.000 PS; 2 Schrauben; 32 kn Höchstgeschwindigkeit |
| Reichweite | Ca. 6.800 NM bei 12 kn + Treibstoffvorrat 1.300 Tonnen |
| Panzerung | Gürtel: 30–50 mm; Deck: 30–33 mm; Turm: 30–100 mm |
Hauptbewaffnung: 3×2 × 150 mm Mk 9 + 1×150 mm Mk 10
Luftabwehr: 5×2 Bofors 40 mm und 4×2 12,7 mm Browning-Maschinengewehre am Heck
Feuerleitung: Modernes Hazemeyer-System mit Stabilisierung und optischen/funkgestützten Entfernungsmessern
Luftaufklärung: Heinkel-K8-Katapult mit 2 Fokker C.XI-W-Wasserflugzeugen (eines davon normalerweise im Einsatz)
|
Zeichnungsnummer |
10.11.051 |
|
Beschreibung |

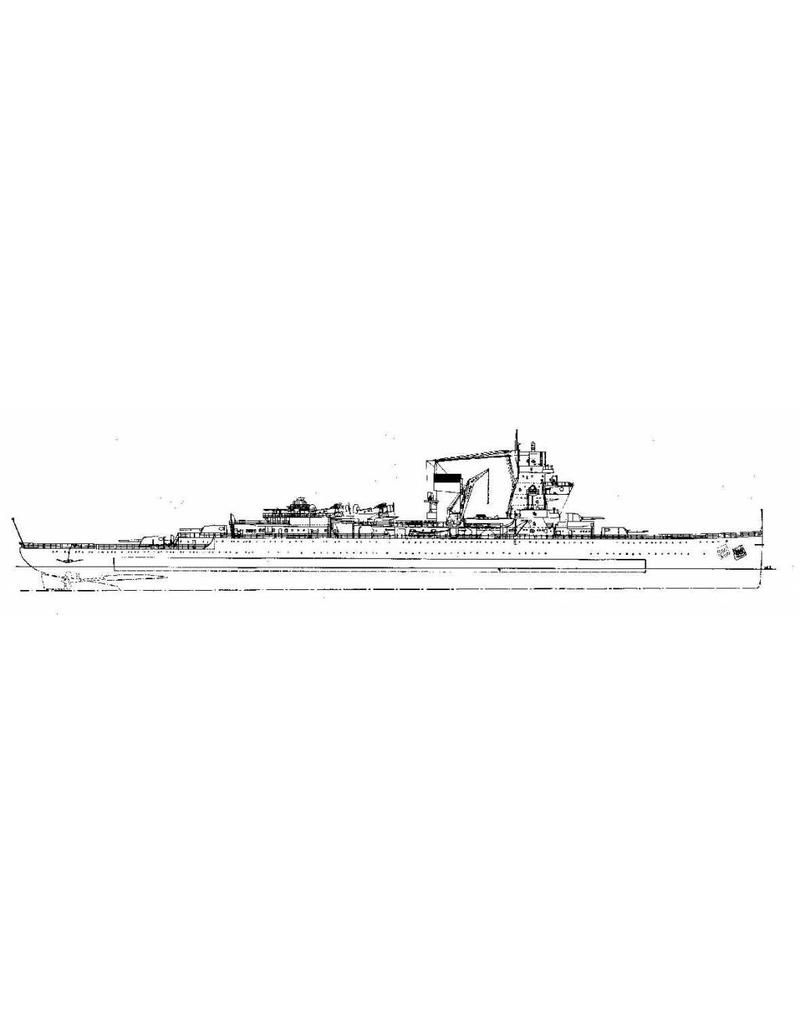

Kreuzer „De Ruyter“ (1936) |
|
Qualität |

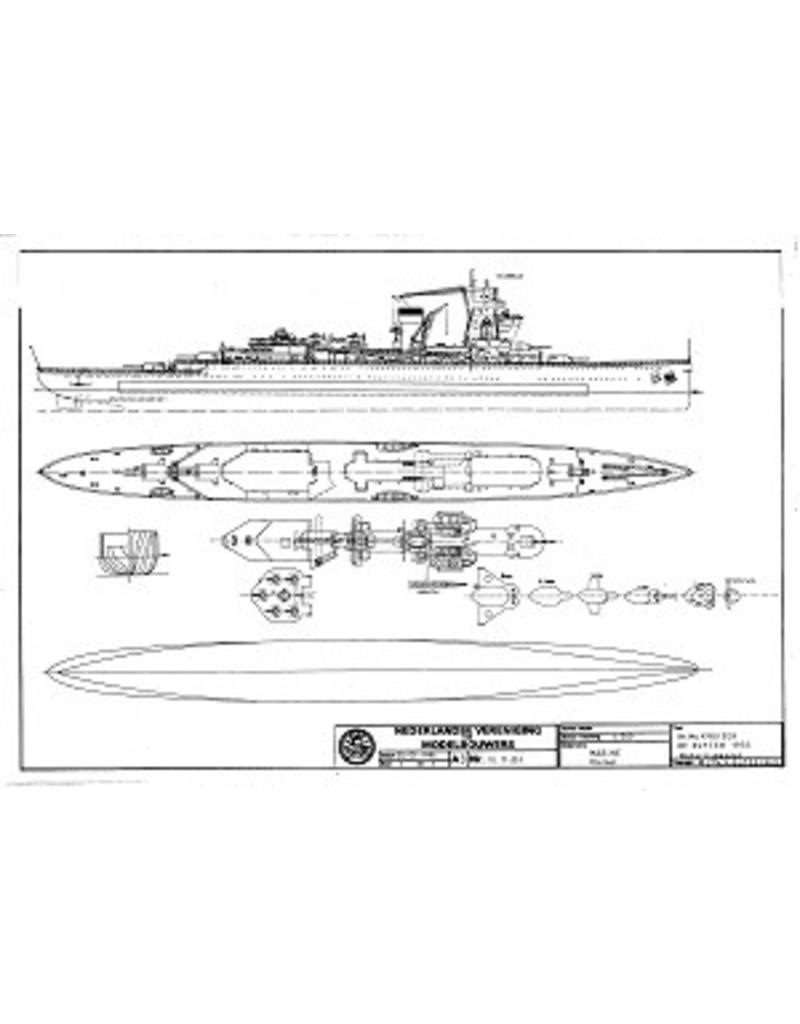

Spanten; Seitenansicht; Deckplan; einige Details des Aufbaus |
|
Maßstab |
1 : 500 |
|
Anzahl der Blätter A00 |
0 |
|
Anzahl der Blätter A0 |
0 |
|
Anzahl der Blätter A1 |
0 |
|
Anzahl der Blätter A2 |
0 |
|
Anzahl der Blätter A3 |
1 |
|
Anzahl der Blätter A4 |
0 |
|
Gesamtzahl der Zeichnungsblätter |
1 |
|
Anzahl der A4-Seiten (Text) |
0 |
|
Gewicht in Gramm |
35 |
|
Besonderheiten |
Gesamtlänge 34,2 cm |
|
Anmerkungen |
