| Artikelnummer:: | 10.15.024 |
Spezifikationen :
|
Zeichnungsnummer |
10.15.024 |
|
Autor |
G.van Eerde |
|
Beschreibung |

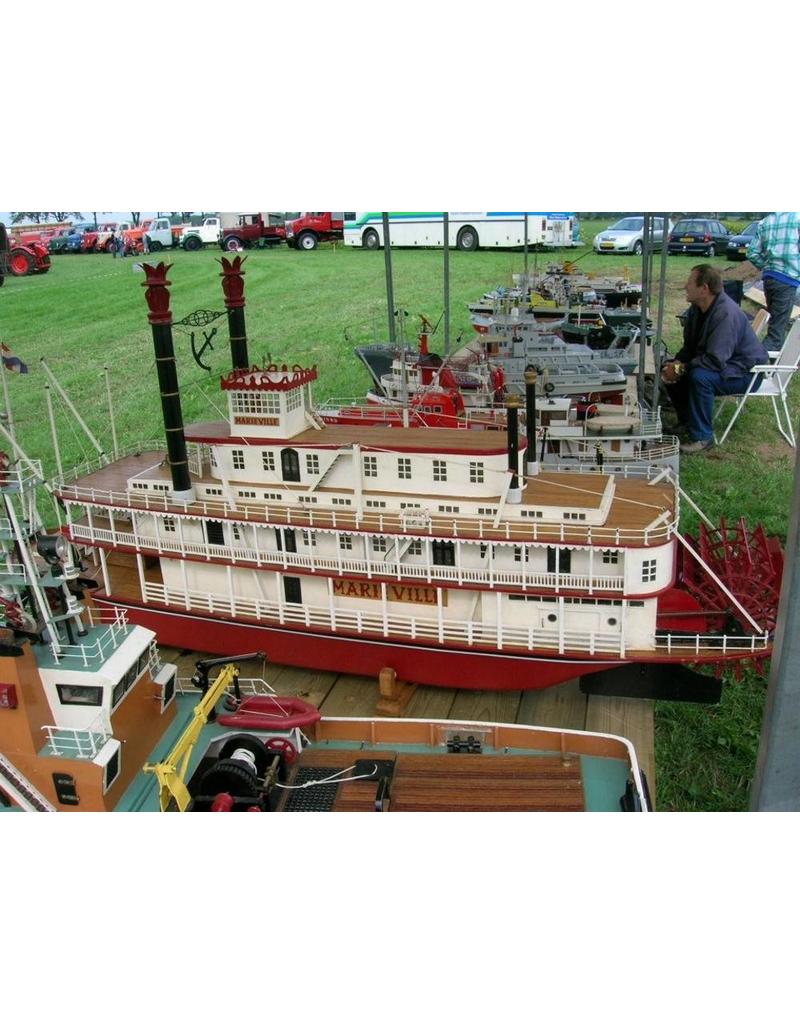

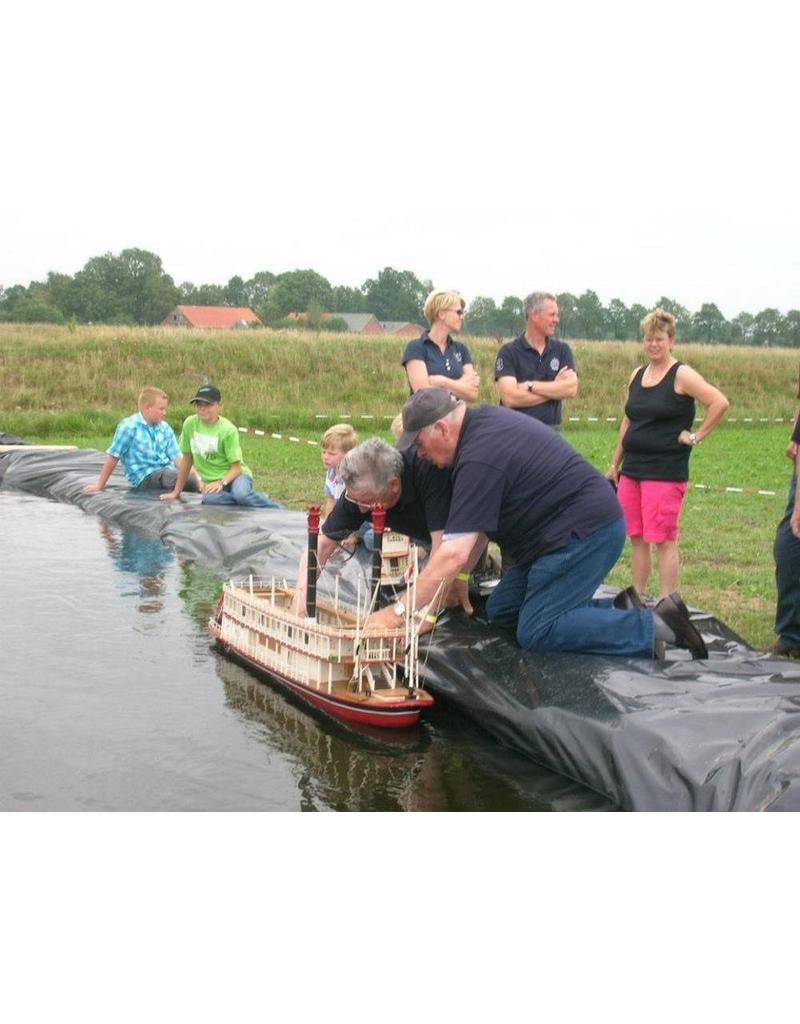

Heckraddampfer ss "Marieville" |
|
Qualität |

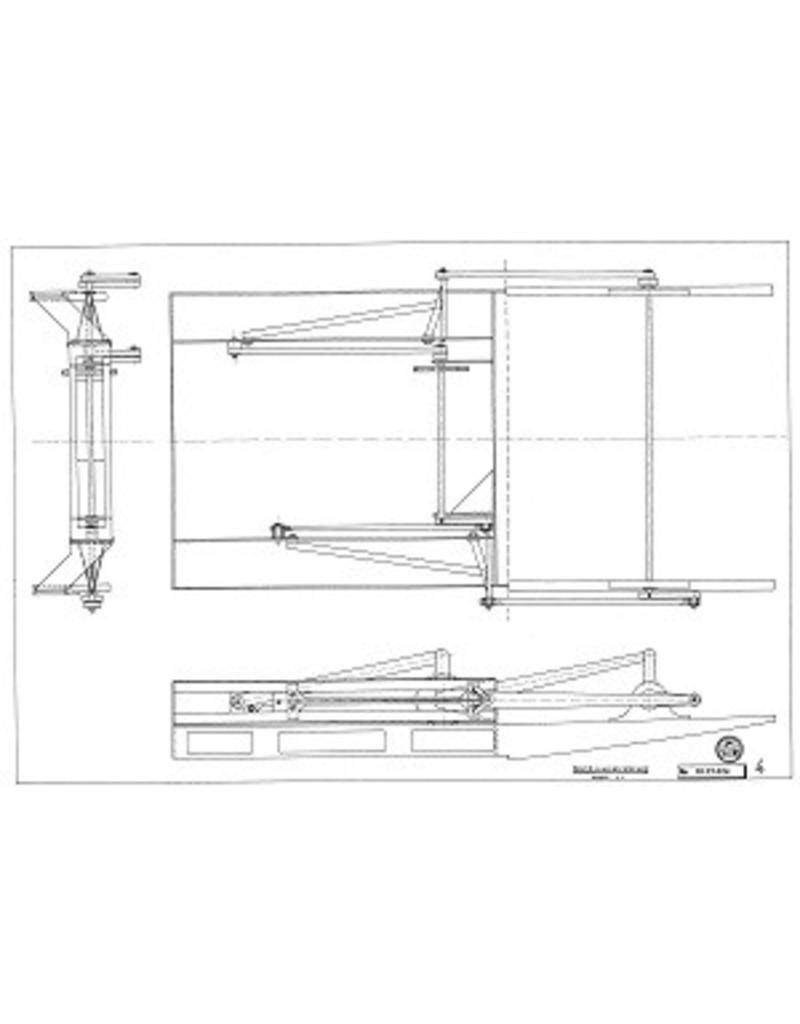

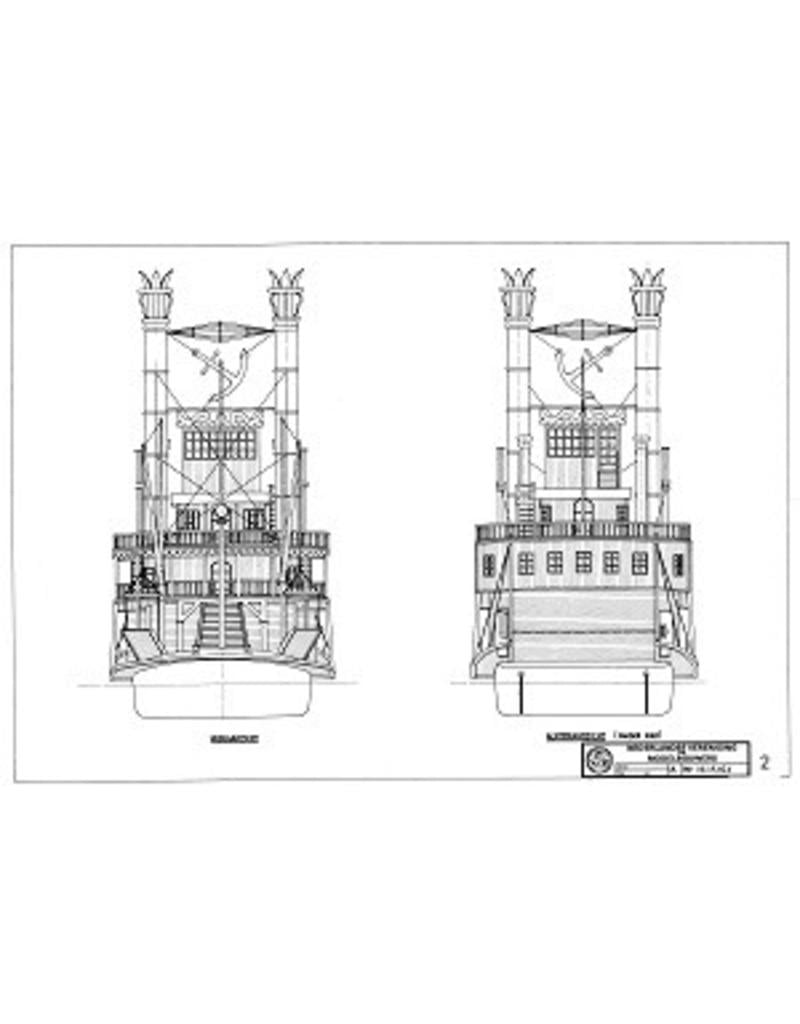

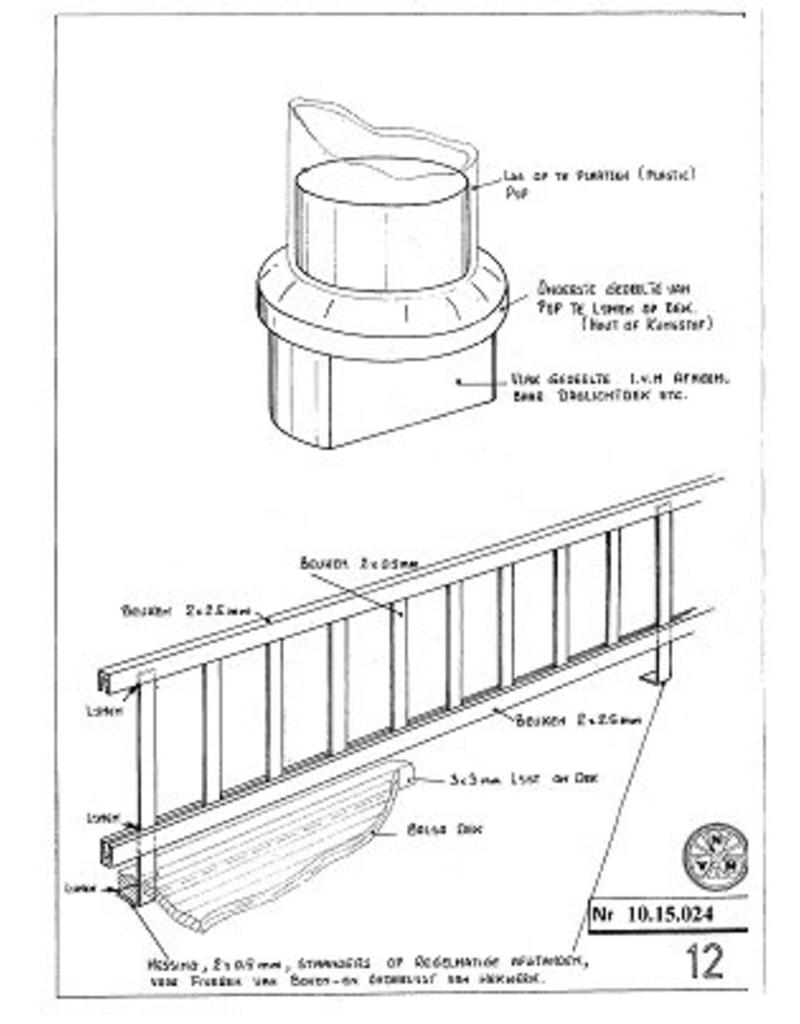

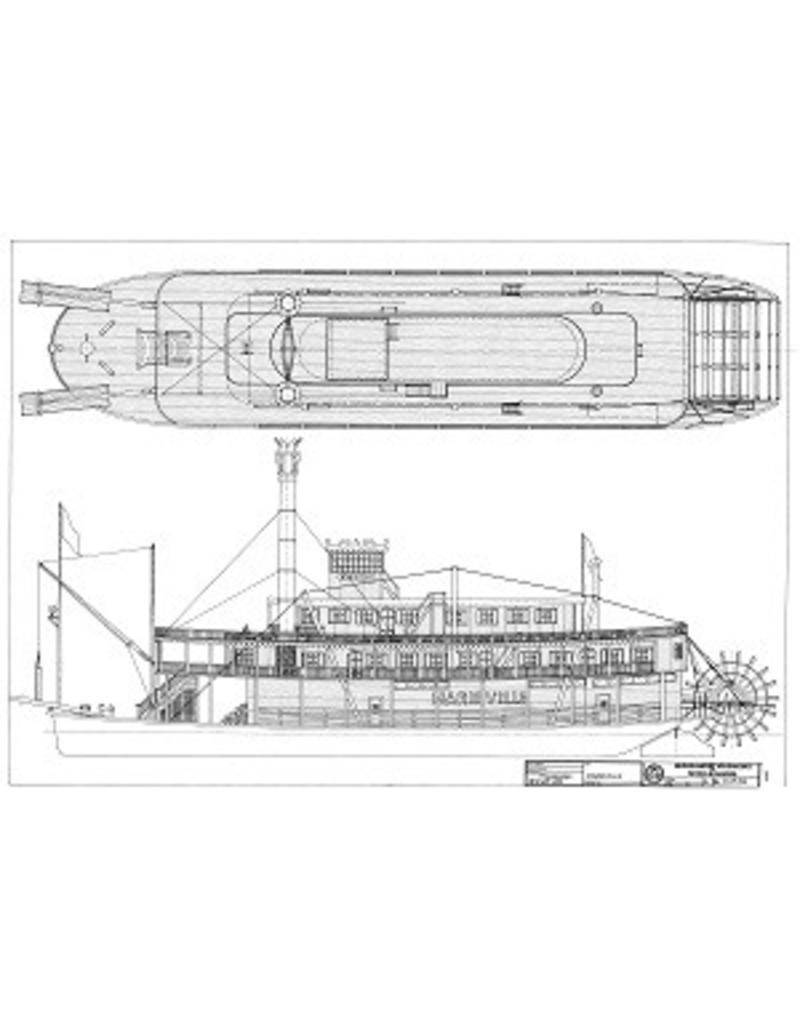

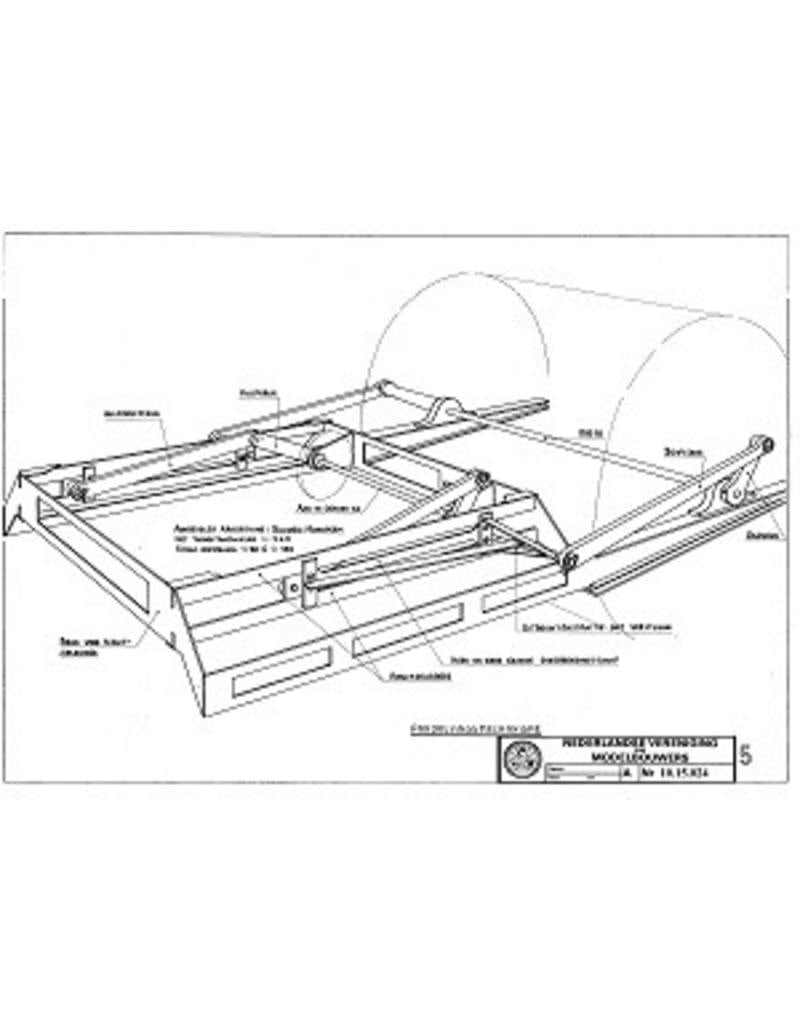

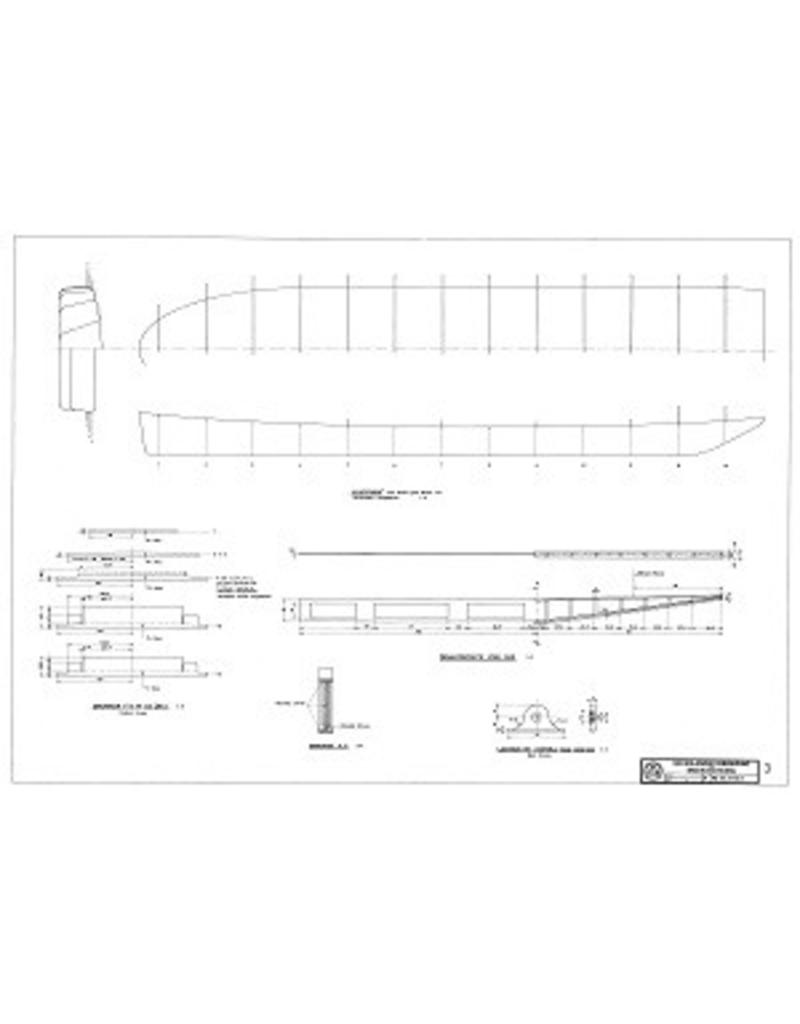

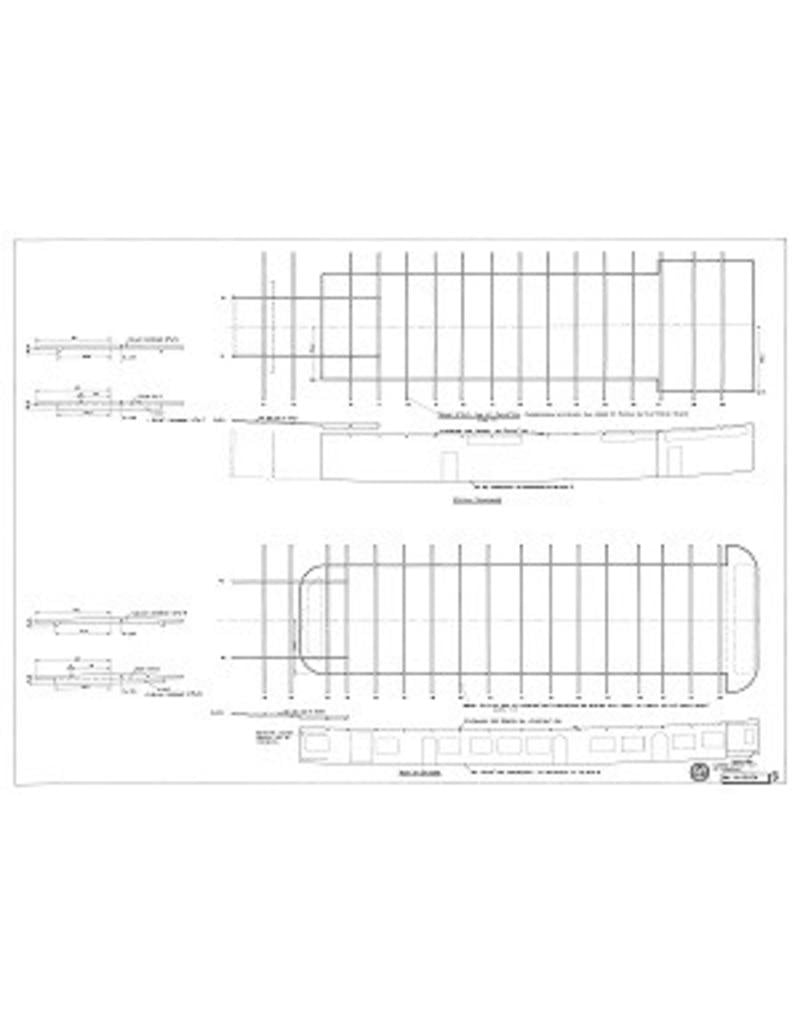

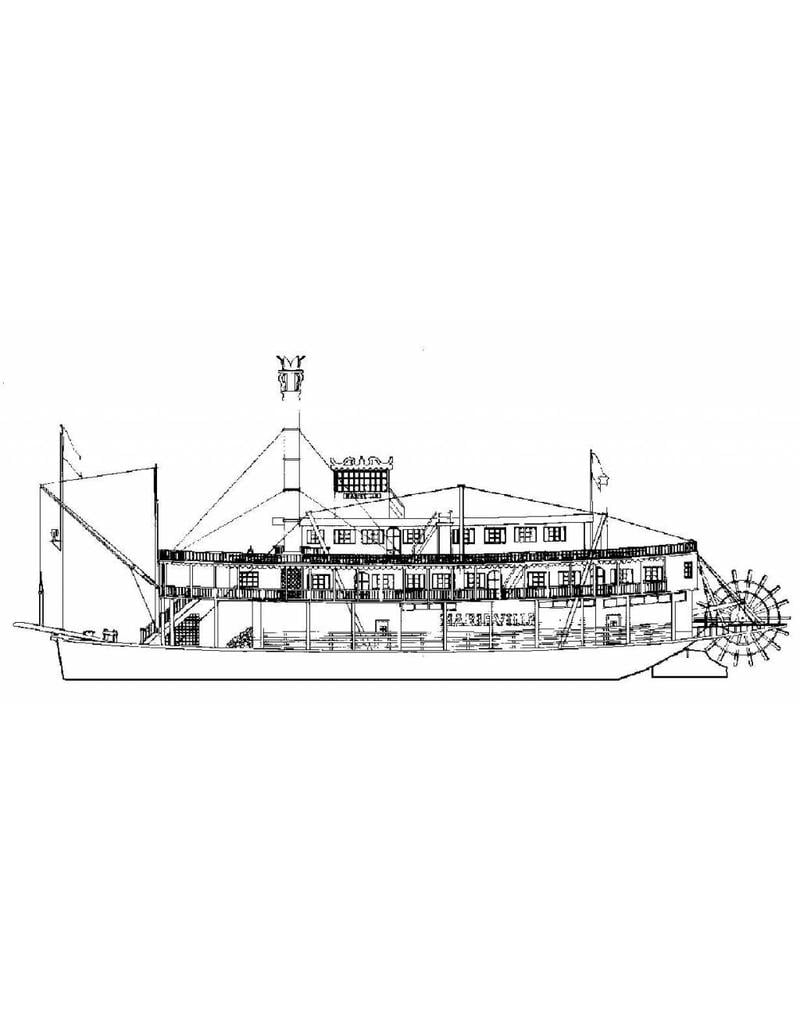

Bauspanten; Bauanweisungen; Seitenansicht; Deckpläne; Vorder- und Rückansicht; Details |
|
Maßstab |
Siehe unter Besonderheiten |
|
Anzahl Blätter A00 |
0 |
|
Anzahl Blätter A0 |
0 |
|
Anzahl Blätter A1 |
5 |
|
Anzahl Blätter A2 |
2 |
|
Anzahl Blätter A3 |
4 |
|
Anzahl Blätter A4 |
1 |
|
Gesamtanzahl Zeichnungsblätter |
12 |
|
Anzahl Blätter A4 Text |
0 |
|
Gewicht in Gramm |
310 |
|
Besonderheiten |
L.ü.A. 77 cm Auf der Zeichnung ist ein Maßstab von 1:100 angegeben. Ein Vergleich dieses Maßstabs mit beispielsweise den Schanzkleidern zeigt, dass der Maßstab in Wirklichkeit zwischen 1:30 und 1:40 liegen wird |
|
Anmerkungen |
