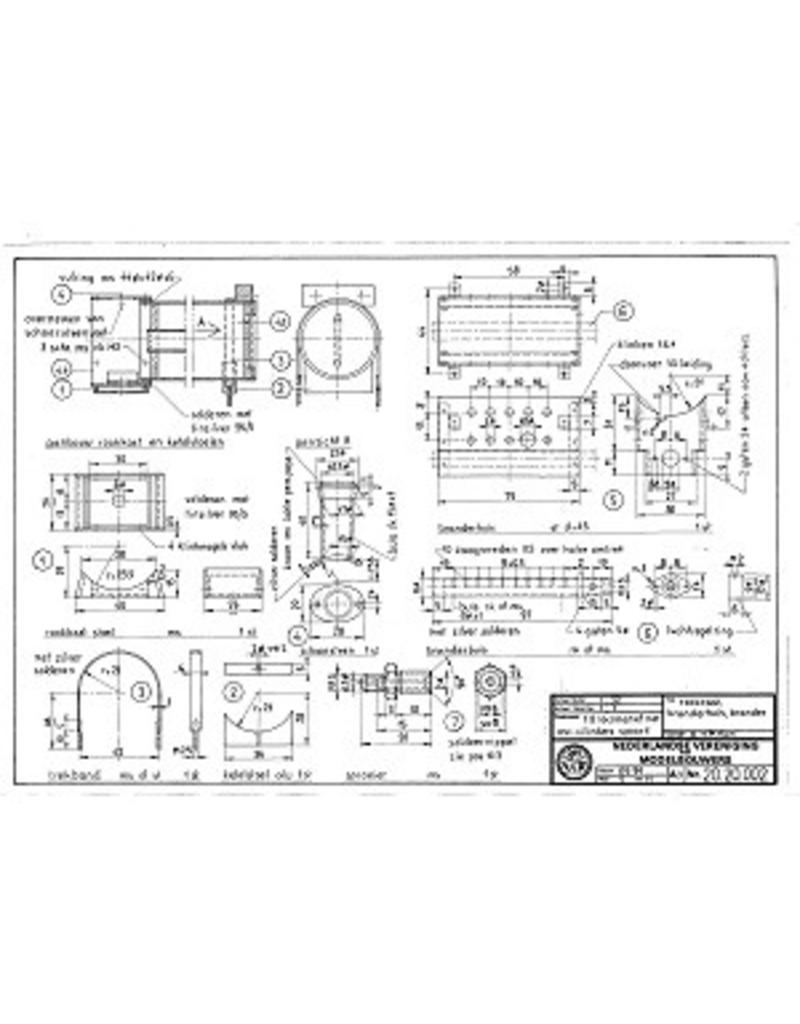

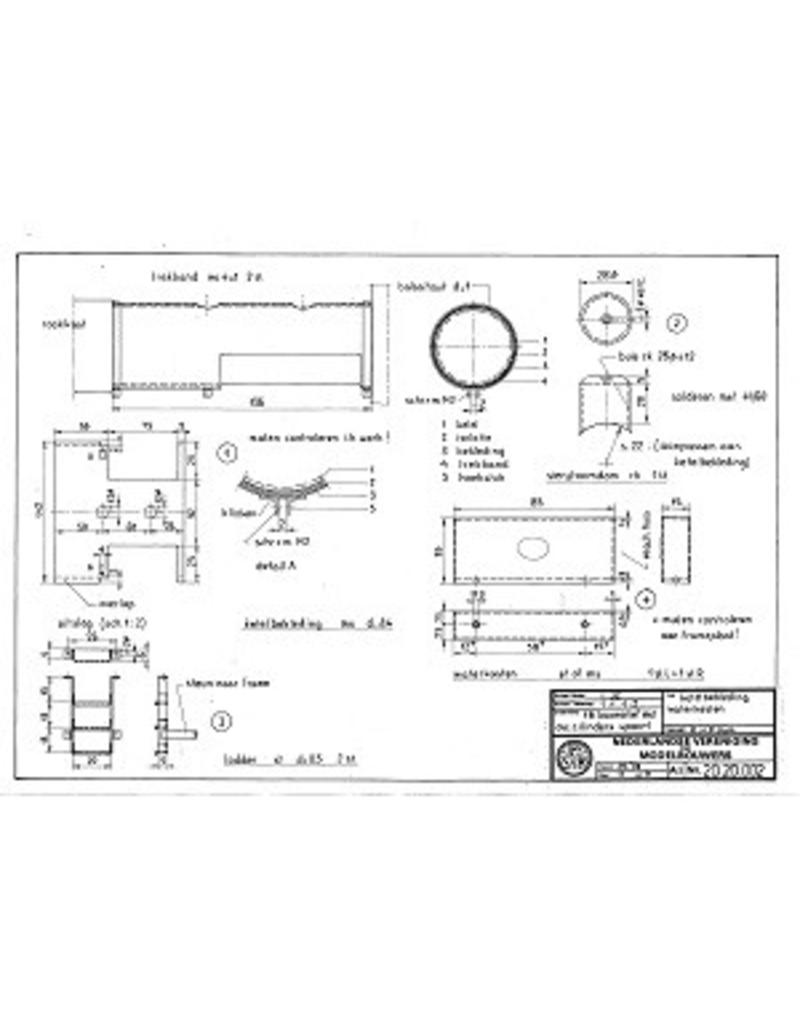

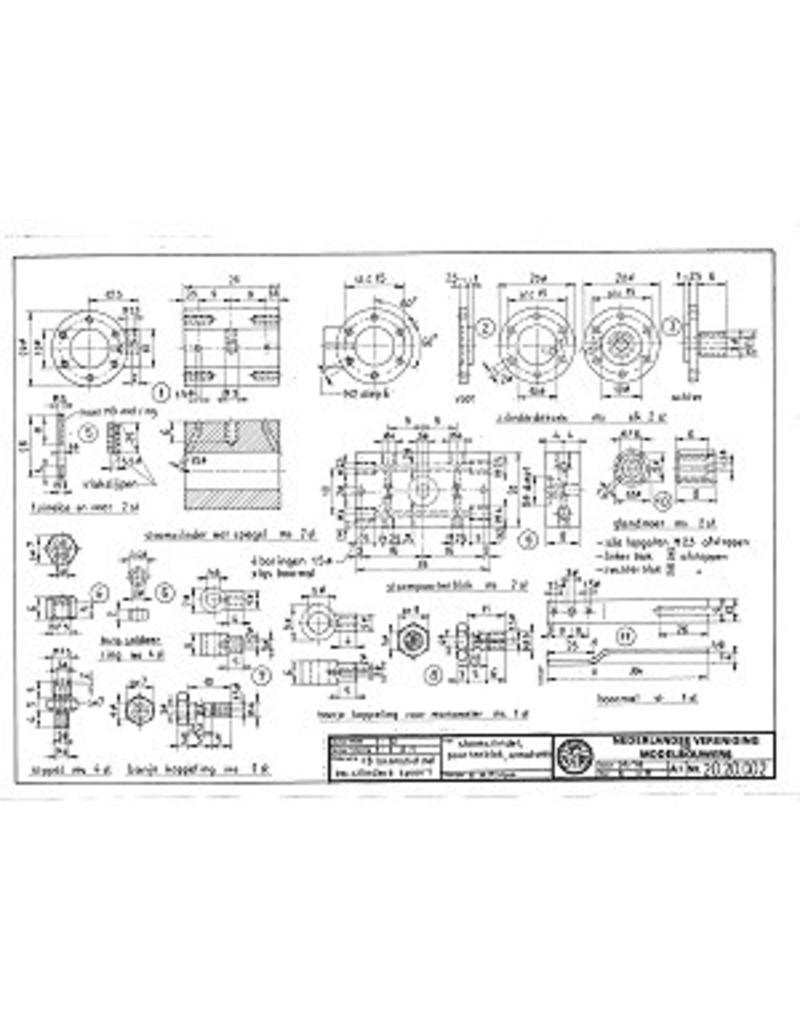

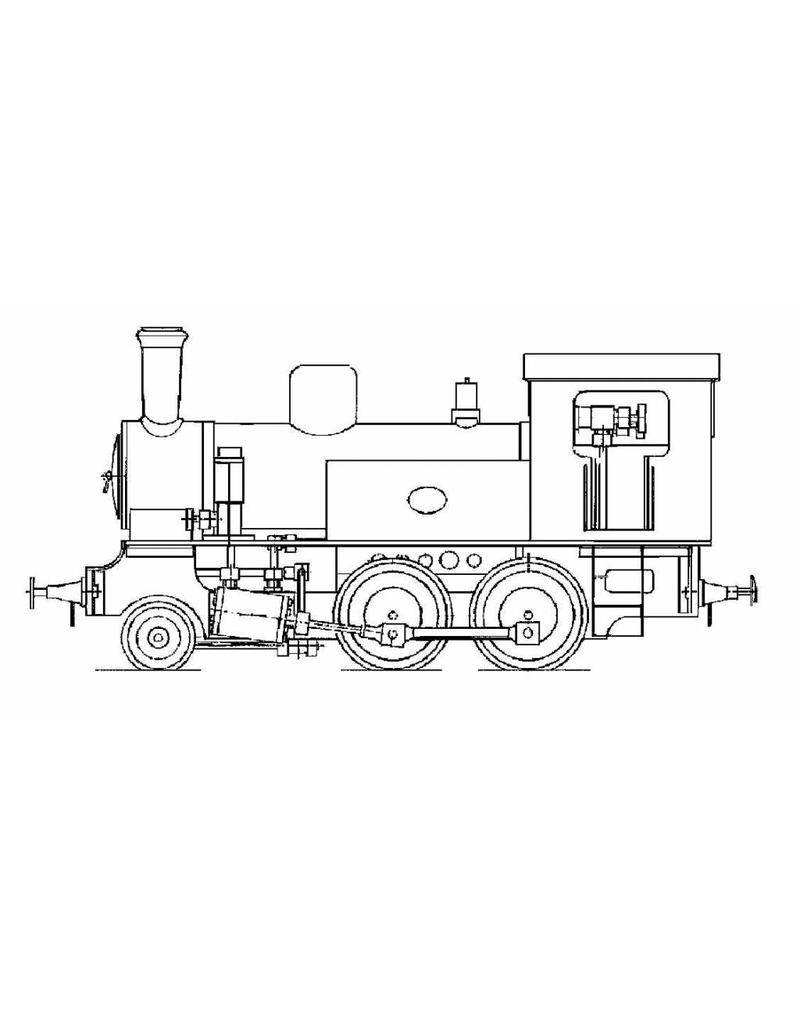

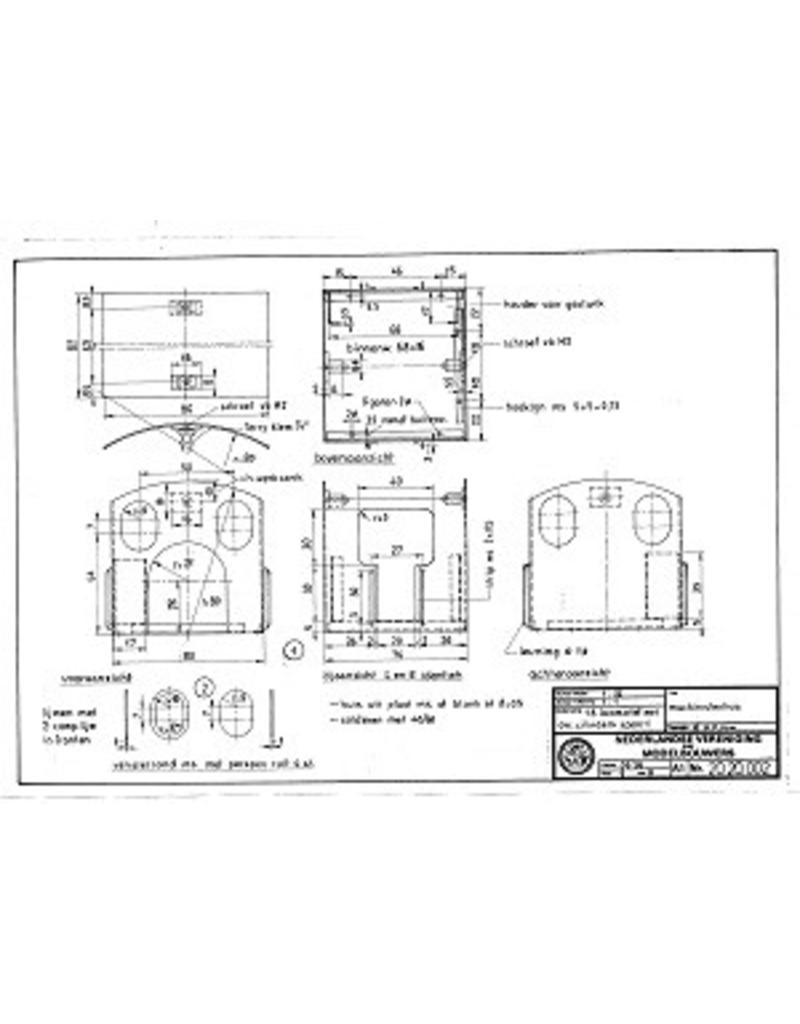

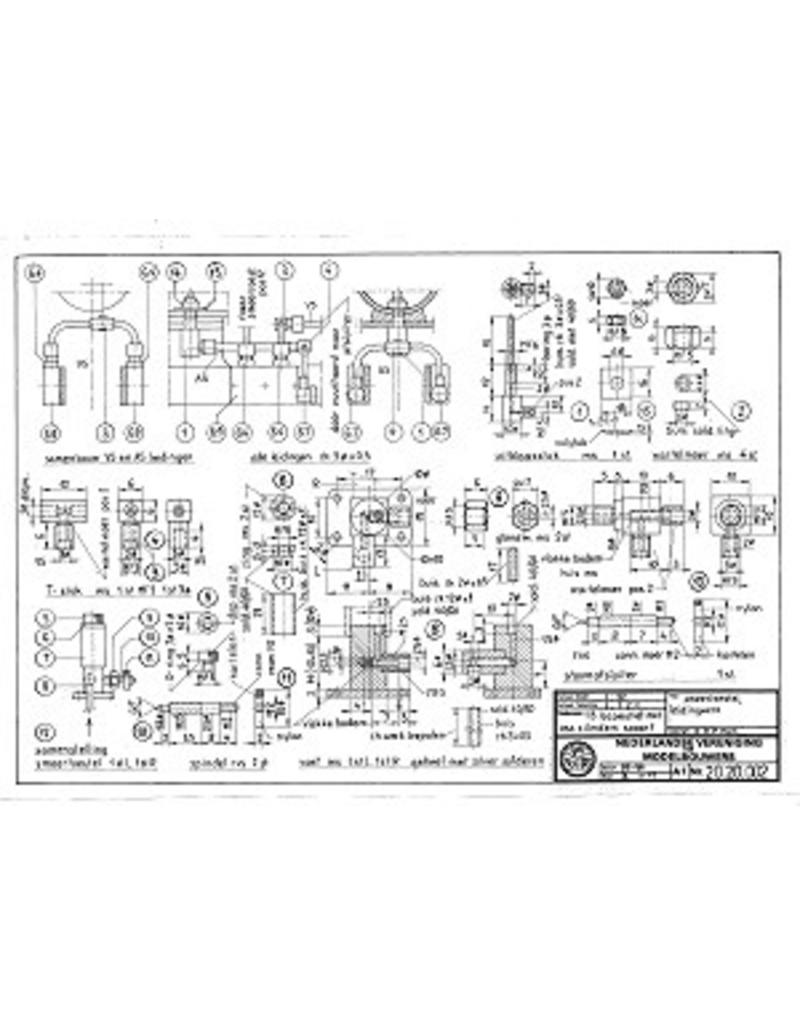

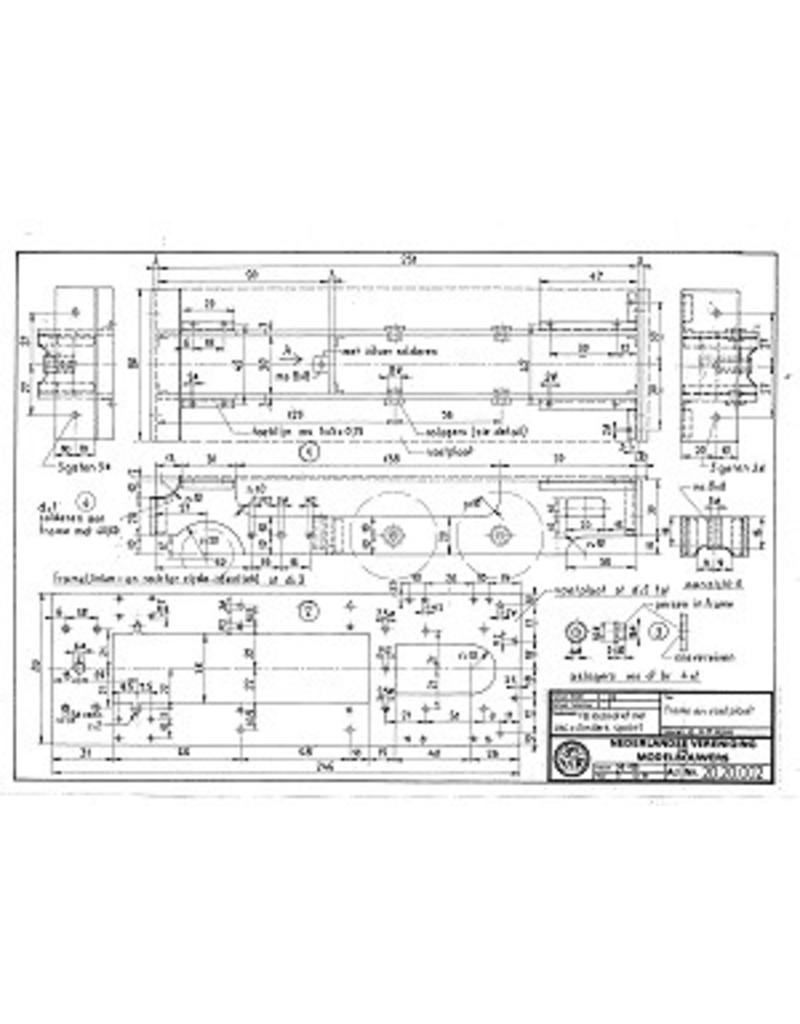

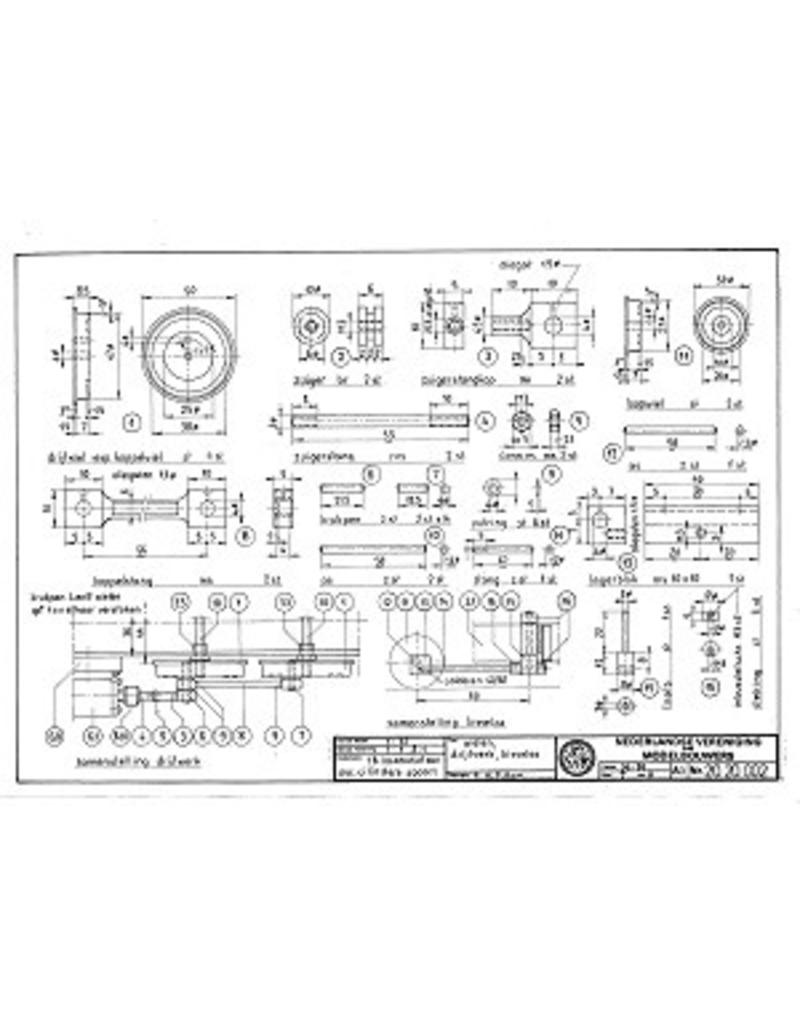

MBT 20.20.002 1B Lokomotive mit osz. Zyl. Für Spur 1

Zeichnungsnummer

20.20.002

Autor

H.P. Ham

Beschreibung

1B Lokomotive mit osz. Zyl. Für Spur 1

Qualität

detaillierte Bauzeichnung

Schwierigkeitsgrad

B

Maßstab

1 : 32

Anzahl Blätter A00

0

Anzahl Blätter A0

0

Anzahl Blätter A1

0

Anzahl Blätter A2

0

Anzahl Blätter A3

11

Anzahl Blätter A4

0

Gesamtzahl der Zeichnungsblätter

11

Anzahl Blätter A4 Text

0

Gewicht in Gramm

135

Besonderheiten

nach Entwurf von G. van Gelder

dM 200/7 e.v.

Kopie Artikel: 22.20.002 (8 Blätter)

Spiritus befeuert; 3 bar; Zyl.Durchm. 10 mm; Hub 15 mm; Treibrad Durchm. 50 mm

Anmerkungen
