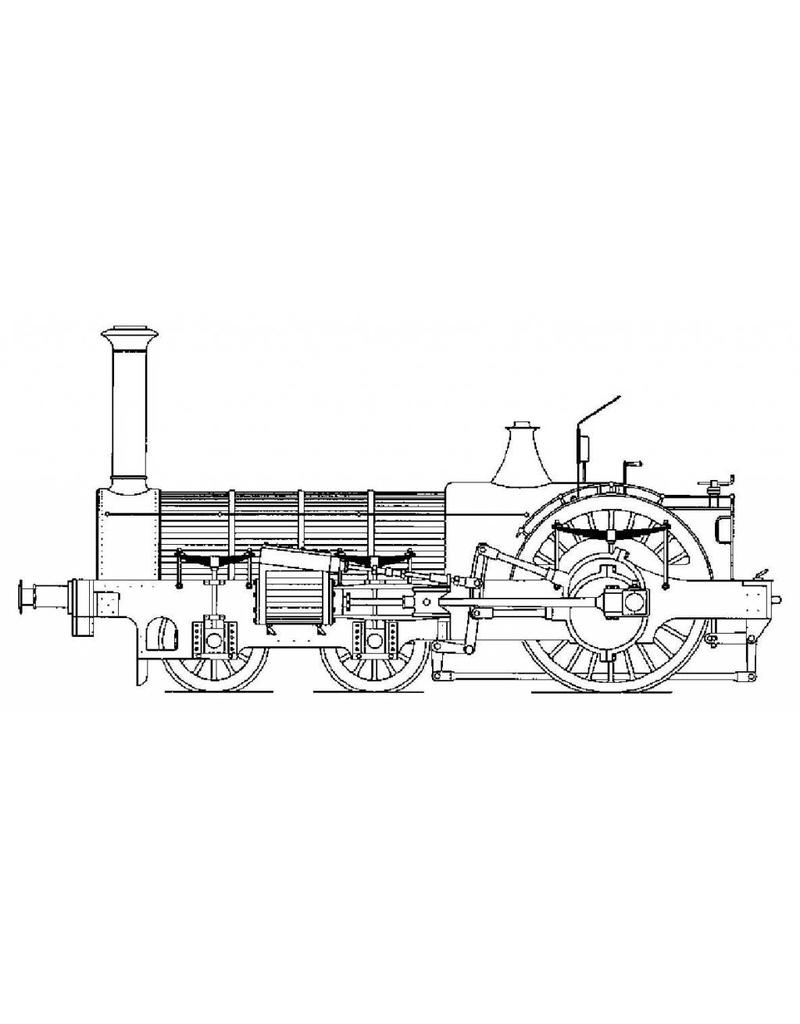

MBT 20.20.005 Crampton-Lokomotive; für 5"-Spur (127 mm)

Zeichnungsnummer

20.20.005

Autor

J.C.W.Ì´Ì_Steffers

Beschreibung

Crampton-Lokomotive; für 5"-Spur (127 mm)

Qualität

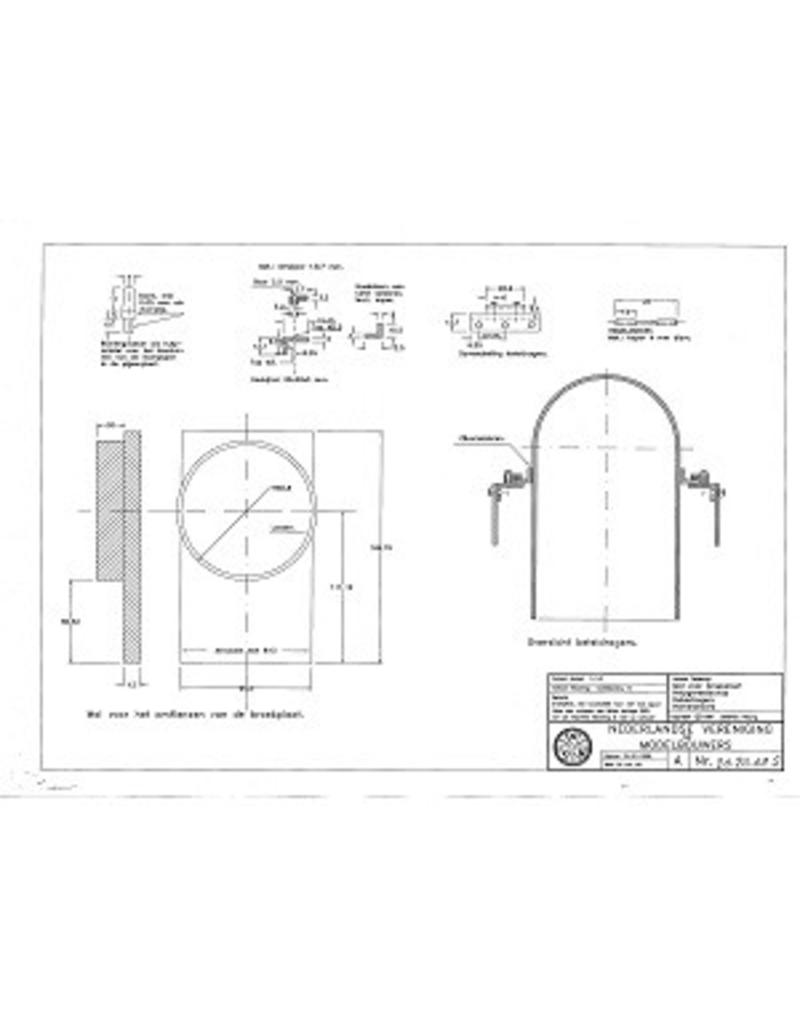

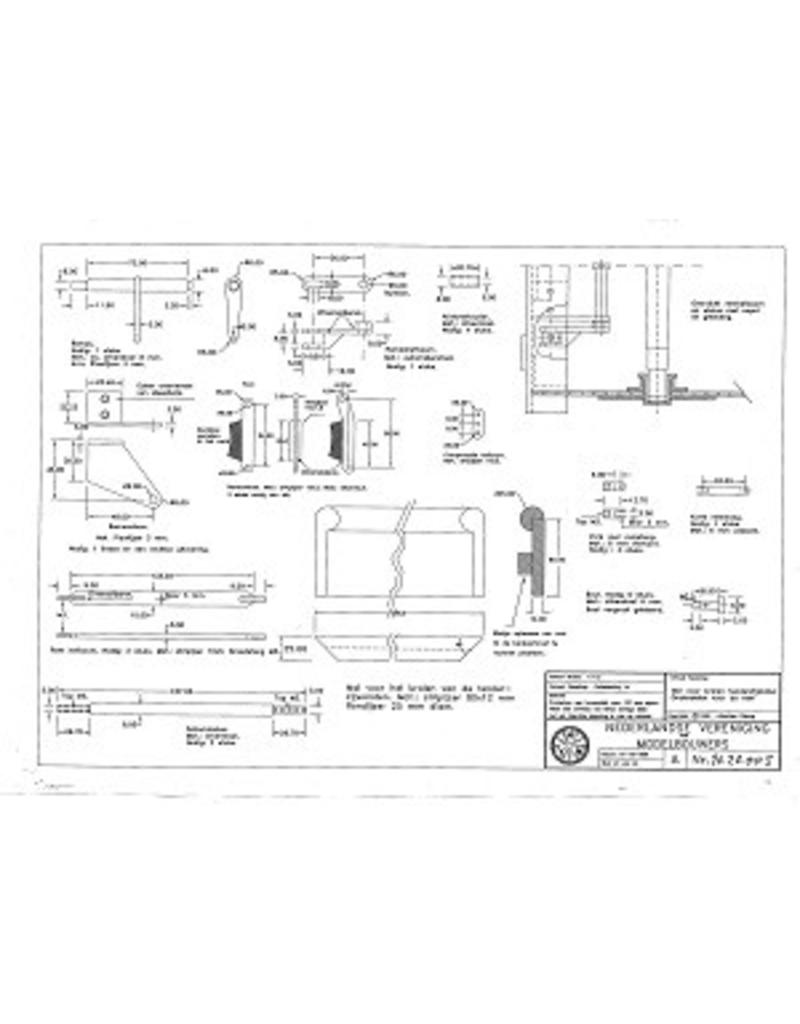

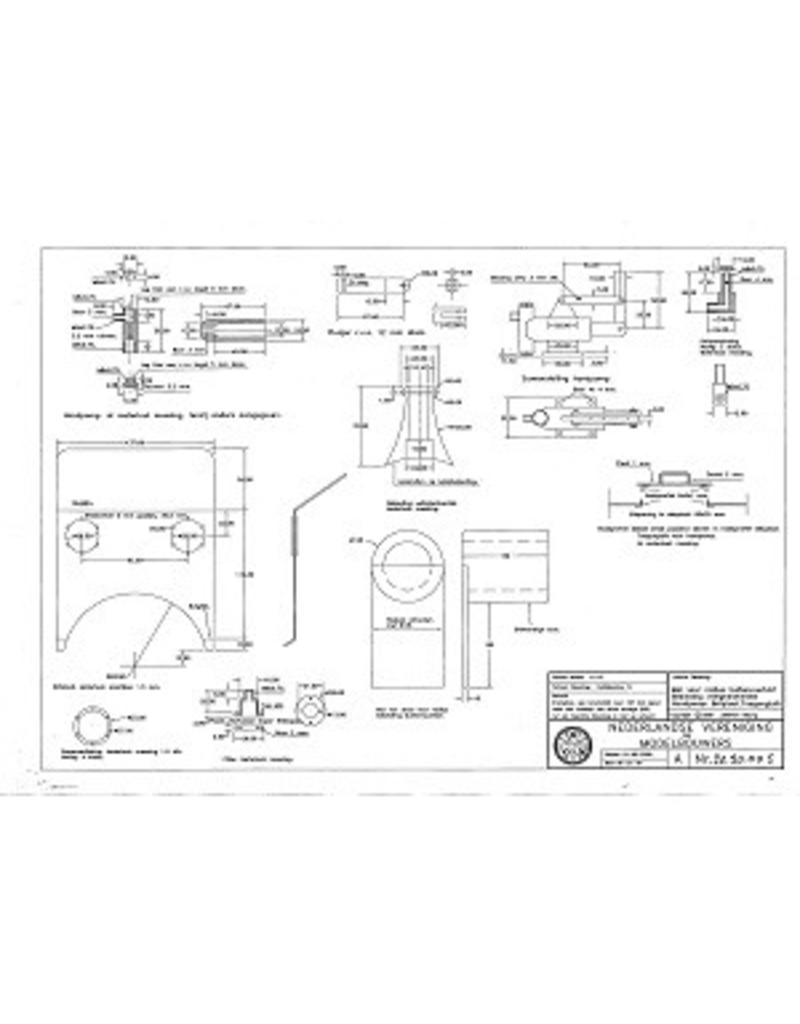

detaillierte Bauzeichnung mit vielen Konstruktions- und Bearbeitungshinweisen

Schwierigkeitsgrad

D

Maßstab

1 : 11,5

Anzahl Blätter A00

0

Anzahl Blätter A0

0

Anzahl Blätter A1

0

Anzahl Blätter A2

0

Anzahl Blätter A3

49

Anzahl Blätter A4

3

Gesamtzahl der Zeichnungsblätter

52

Anzahl Blätter A4 Text

0

Gewicht in Gramm

515

Besonderheiten

Nach Originalentwurf von Brian Arridge

Zeichnungssatz enthält die Kesselzeichnung

Die Baubeschreibung dieser Lok erschien in "Onder Stoom", 1997 bis 2002

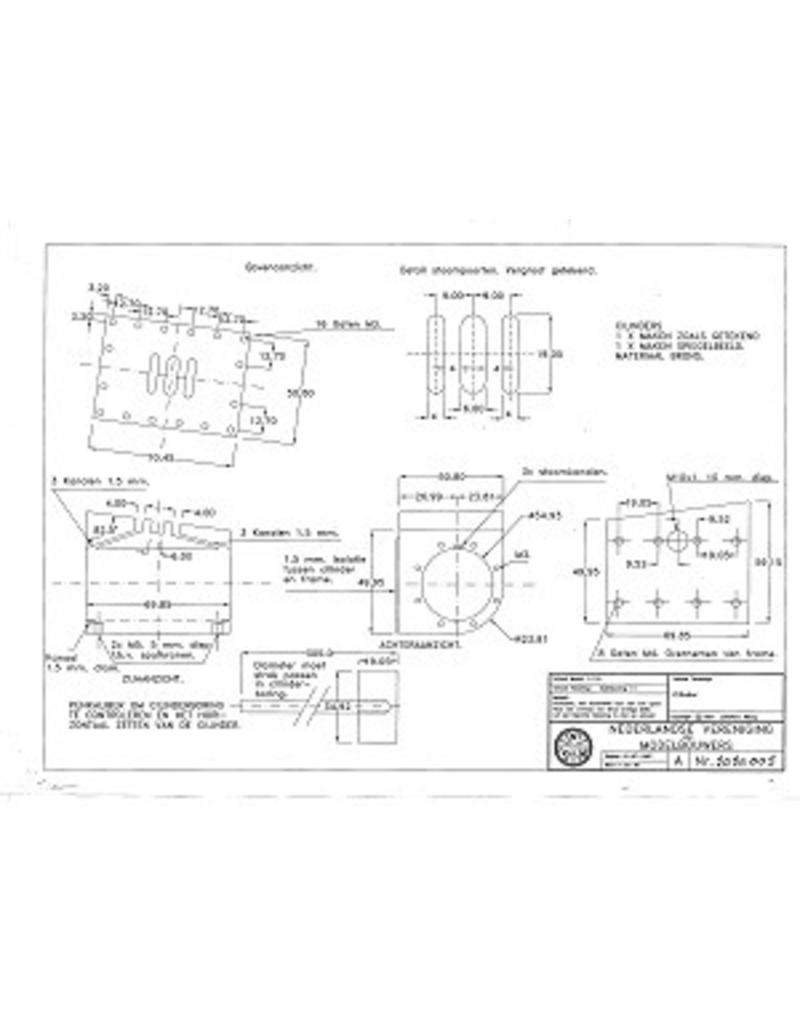

Spur 5"(127 mm); kohlegefeuert; 6 bar; Zyl. Bohrung x Hub 35 x 50,8 mm; Ø Treibräder 177,8 mm

Anmerkungen

Übersetzung der Anweisungen nach Deutschland mitliefern
