| Artikelnummer:: | 10.11.019 |

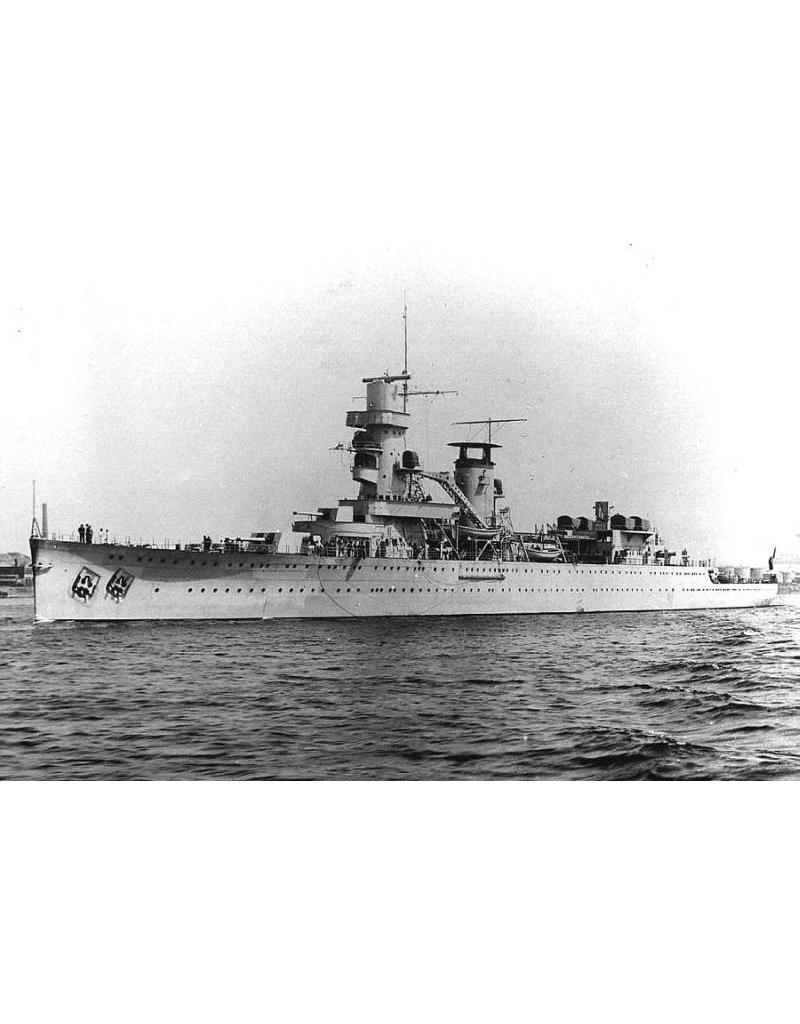

Die Hr.Ms. De Ruyter (1936) war ein leichter Kreuzer der Königlichen Marine, der in den 1930er Jahren gebaut und für die Verteidigung von Niederländisch-Indien konzipiert wurde. Ihr Entwurf wurde durch die wirtschaftlichen Einschränkungen der Weltwirtschaftskrise beeinflusst, was zu einem Schiff führte, das in Bezug auf Bewaffnung und Panzerung im Vergleich zu anderen Schiffen jener Zeit unterdurchschnittlich ausgestattet war.
Länge: 170,92 Meter
Breite: 15,70 Meter
Tiefgang: 4,90 Meter
Verdrängung: 7.822 Tonnen (voll beladen)
Geschwindigkeit: 32 Knoten (59 km/h)
Besatzung: 436 Mann
Antrieb: 3 × Parsons-Dampfturbinen mit 6 × Yarrow-Kesseln, mit einer Leistung von 66.000 PS
Bewaffnung:
7 × 150-mm-Kanonen (3 × 2 Mk-9-Türme, 1 × 1 Mk-10-Turm)
10 × 40-mm-Bofors-L/60-Flugabwehrgeschütze
8 × 12,7-mm-Vickers-Flugabwehrmaschinengewehre
Panzerung:
Panzerungsgürtel: 50 mm
Deck und Türme: 30 mm
Kommandoturm: 30 mm
Flugzeuge: 2 × Fokker C.XI-W Wasserflugzeuge, gestartet über eine Heinkel K8-Katapultvorrichtung
Bestellt: 16. September 1933
Zugelassen: 11. März 1935
In Dienst gestellt: 3 . Oktober 1936
Aus dem Dienst genommen: 28. Februar 1942 (versenkt während der Schlacht in der Javasee)
Die Hr.Ms. De Ruyter wurde zur Verteidigung von Niederländisch-Indien gegen die japanische Invasion eingesetzt. Während der Schlacht in der Javasee am 27. Februar 1942 wurde das Schiff von einem Torpedo des japanischen schweren Kreuzers Haguro getroffen. Das Schiff wurde schwer beschädigt und sank am frühen Morgen des 28. Februar 1942. Von den 436 Besatzungsmitgliedern kamen 367 ums Leben; 69 überlebten und wurden von den Japanern gefangen genommen.
Im Jahr 2002 wurde das Wrack der Hr.Ms. De Ruyter auf dem Grund der Javasee geborgen. Bei einer Expedition im Jahr 2016 stellte sich jedoch heraus, dass das Wrack geplündert worden war; vermutlich wurde das Schiff von Bergungsunternehmen mit Greifern in Einzelteilen vom Meeresboden geborgen und verkauft.
Spezifikationen:
|
Zeichnungsnummer |
10.11.019 |
|
Autor |
J.TH.M. Buter |
|
Beschreibung |
Königlicher Marinekreuzer „De Ruyter“ (1936) |
|
Qualität |

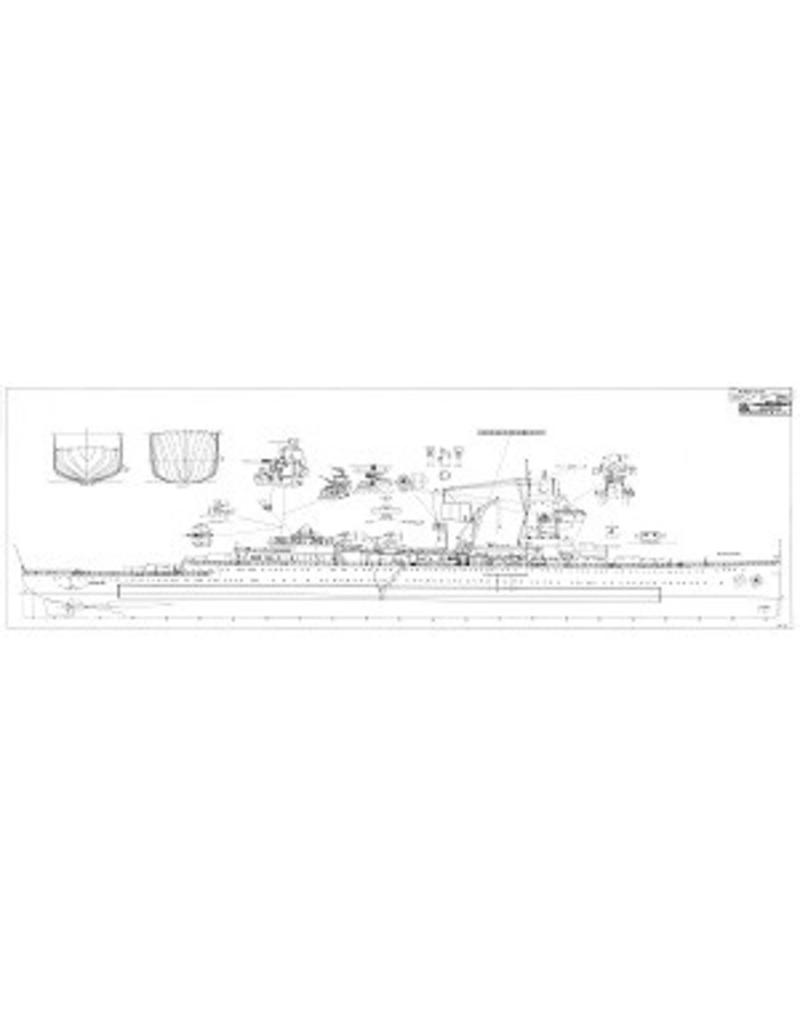

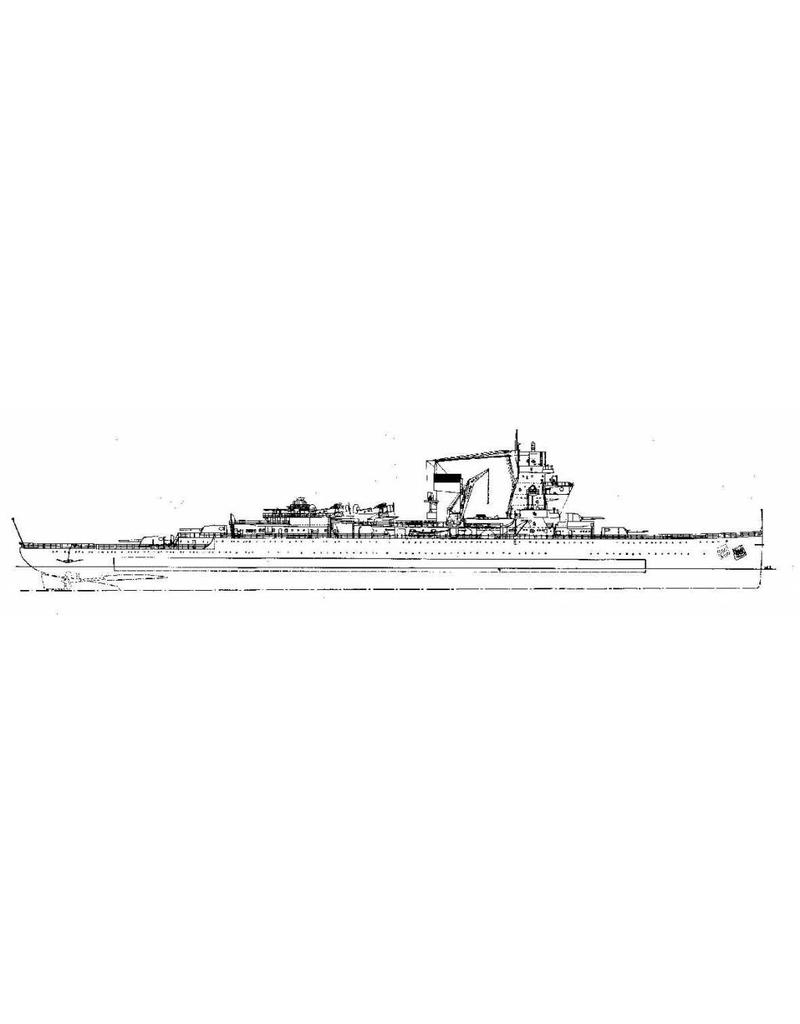

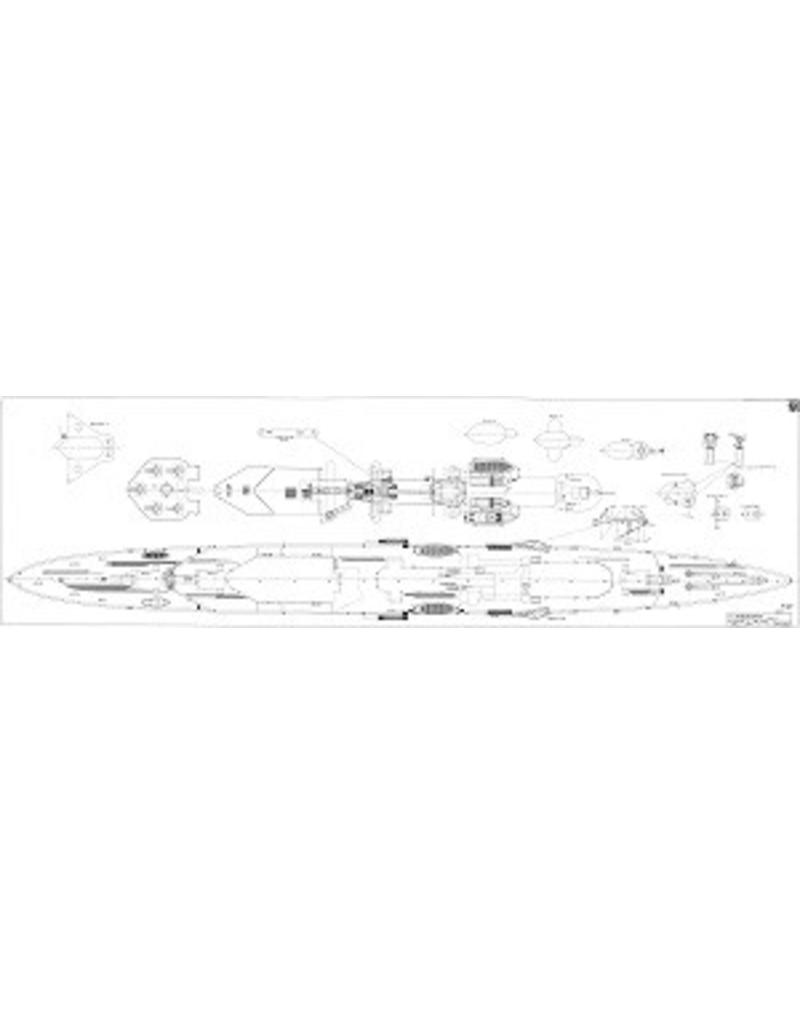

Spanten; Seitenansicht; Decks; einige Details; die Höhe des Spantenrahmens stimmt nicht ganz mit der Seitenansicht überein |
|
Maßstab |
1 : 100 |
|
Anzahl der Blätter A00 |
0 |
|
Anzahl der Blätter A0 |
2 |
|
Anzahl der Blätter A1 |
0 |
|
Anzahl der Blätter A2 |
0 |
|
Anzahl der Blätter A3 |
0 |
|
Anzahl der Blätter A4 |
0 |
|
Gesamtzahl der Zeichnungsblätter |
2 |
|
Anzahl der A4-Seiten (Text) |
1 |
|
Gewicht in Gramm |
185 |
|
Besonderheiten |
Gesamtlänge 170 cm |
|
Anmerkungen |
Auf A4-Text Anmerkung bezüglich Sparrenrahmen hinzufügen |
