| Artikelnummer:: | 10.11.064 |
Übersicht über die USS Cairo (1862), ein Raddampfer-Kanonenboot (Panzerschiff der City-Klasse) aus dem amerikanischen Bürgerkrieg:
Typ: Kanonenboot der City-Klasse mit Kasemattenpanzerung, entworfen von Samuel M. Pook, gebaut von James B. Eads & Co. in Mound City, Illinois
Spitzname: „Leitschiff“ der sieben Schiffe ihrer Klasse, benannt nach Cairo, Illinois.
Verdrängung: ca. 512 Tonnen
Abmessungen: 175 ft Länge (53 m), 51 ft 2 in Breite (15,6 m), Tiefgang 6 ft (1,8 m)
Antrieb: Dampfmaschinen mit 5 Feuerrohrkesseln, ein zentrales Schaufelrad von 22 ft (6,7 m), ca. 600 PS, Geschwindigkeit 6–8 Knoten
Besatzung: ca. 251 Mann
Panzerung: Rumpf und Brücke mit 2,5″ (64 mm) Eisen, Vorderseite der Kasematte 3,5″ (89 mm) aus Eisenbahnschienen
Artillerie (variierend im Jahr 1862):
Januar: 3 × 8″-Glattrohrkanonen, 6 × 42-Pfünder-Gewehrkanonen, 6 × 32-Pfünder-Gewehrkanonen, 1 × 12-Pfünder-Haubitze.
November: umgerüstet auf u. a. 3 × 8″, 3 × 42-Pfünder-Gewehrkanonen, 6 × 32-Pfünder-Gewehrkanonen, 1 × 30-Pfünder-Gewehrkanone, 1 × 12-Pfünder
In Dienst gestellt: 25. Januar 1862 bei der US-Armee, am 1. Oktober 1862 an die Marine übergeben.
Feldzüge:
Februar 1862: Besetzung von Clarksville und Nashville, Tennessee
April–Juni 1862: Beteiligung an der Bombardierung von Fort Pillow und der Schlacht bei Plum Point Bend (11. Mai)
6. Juni 1862: Gefecht bei Memphis, bei dem ein Sieg errungen wurde – fünf feindliche Schiffe besiegt.
Untergang: 12. Dez. 1862 auf dem Yazoo River in der Nähe von Haines Bluff. Lief auf eine Unterwasser-Mine (elektrisch gezündet), wurde zweimal getroffen und sank innerhalb von 12 Minuten – ohne Verlust von Besatzungsmitgliedern
Einzigartig: erstes Kriegsschiff überhaupt, das durch eine ferngezündete Mine versenkt wurde
Fund: 1956 von Edwin C. Bearss und seinem Team im Yazoo River entdeckt
Bergung: teilweise 1960, vollständige Bergung 1964–65. Wurde aufgrund von Schäden beim Aufbocken in Teile zerlegt.

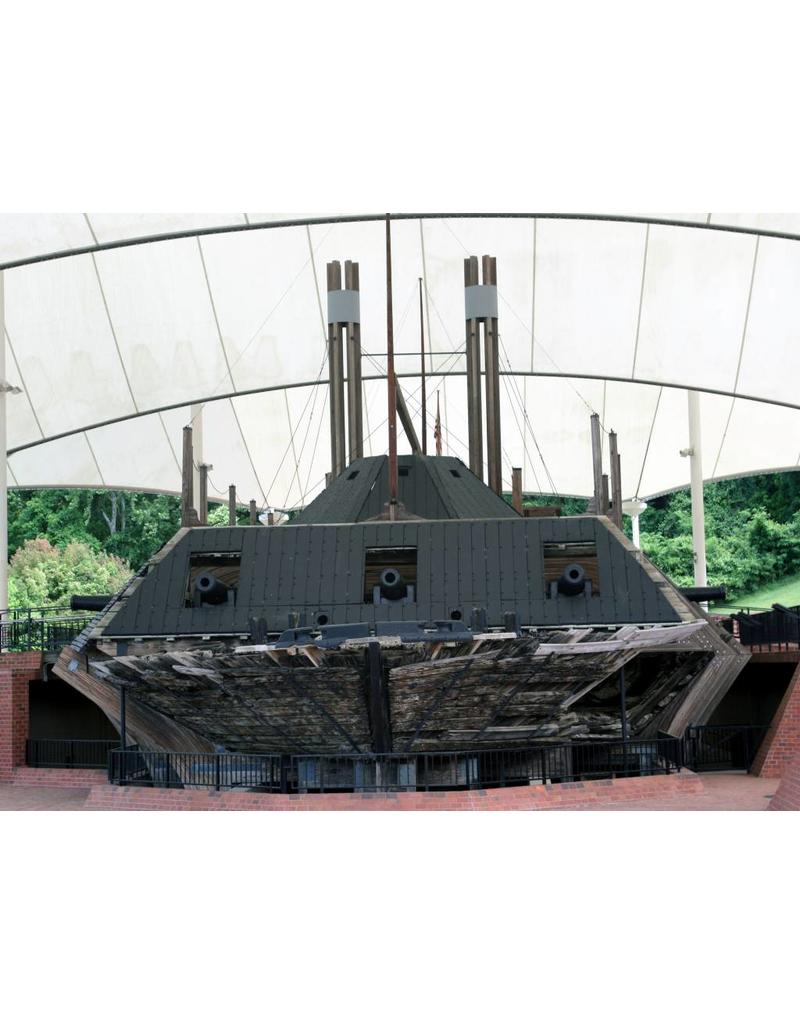

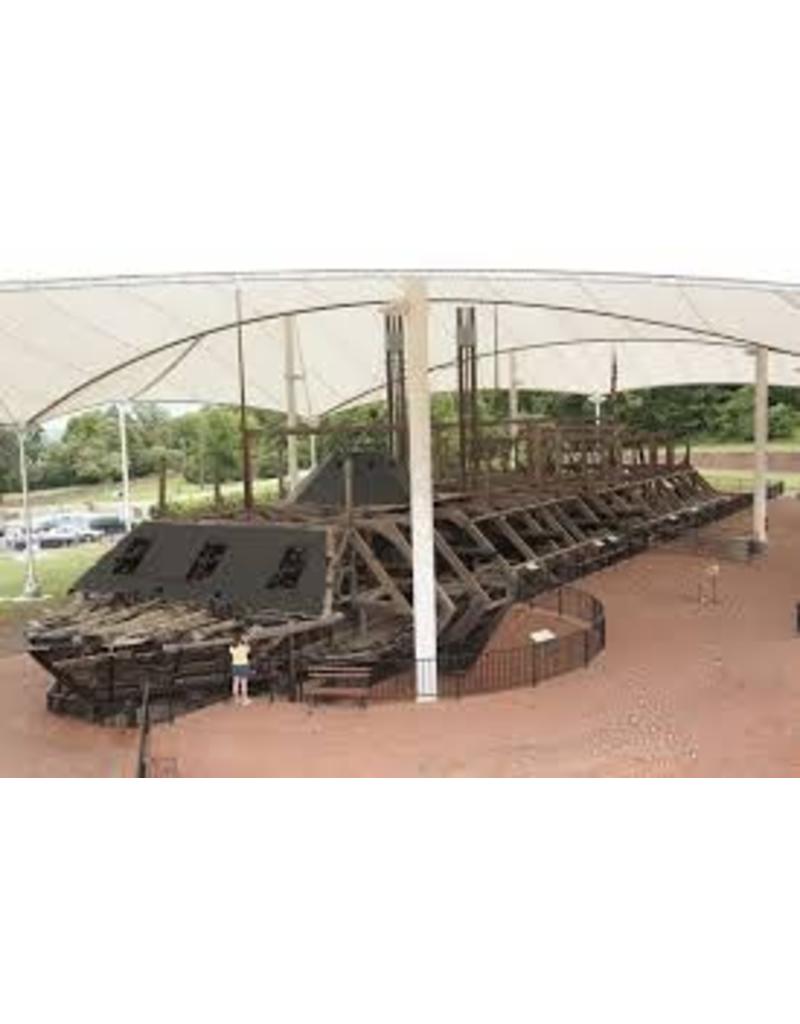

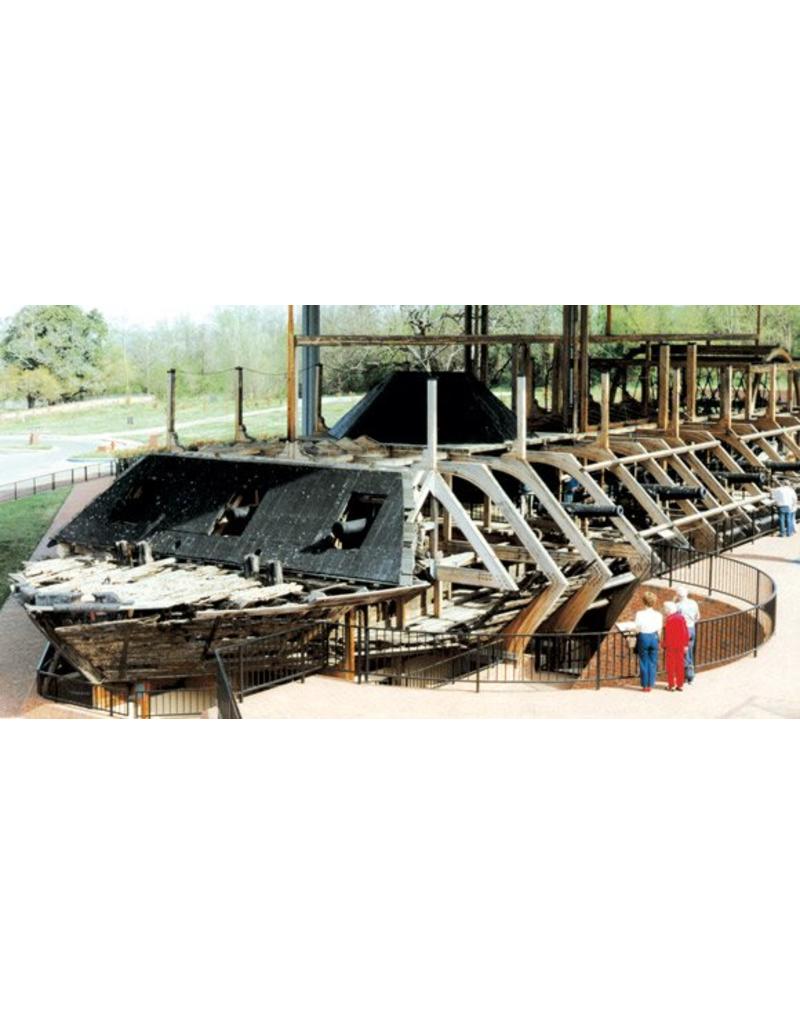

Restaurierung & Ausstellung: 1977 in den Vicksburg National Military Park überführt; seit 1980 unter einem Dach dauerhaft ausgestellt, einschließlich eines Museums für Ausgrabungsfunde und Schiffsteile
Spezifikationen:
|
Zeichnungsnummer |
10.11.064 |
|
Beschreibung |
Raddampfkanonenboot USS „Cairo“ (1862) |
|
Qualität |

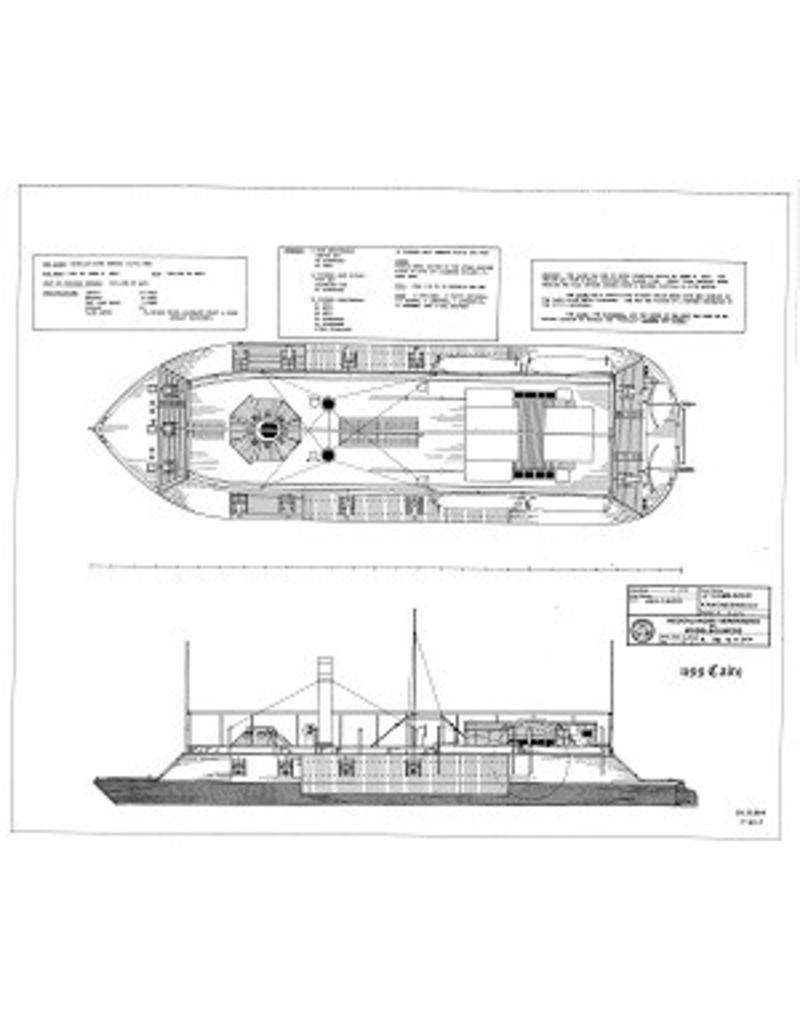

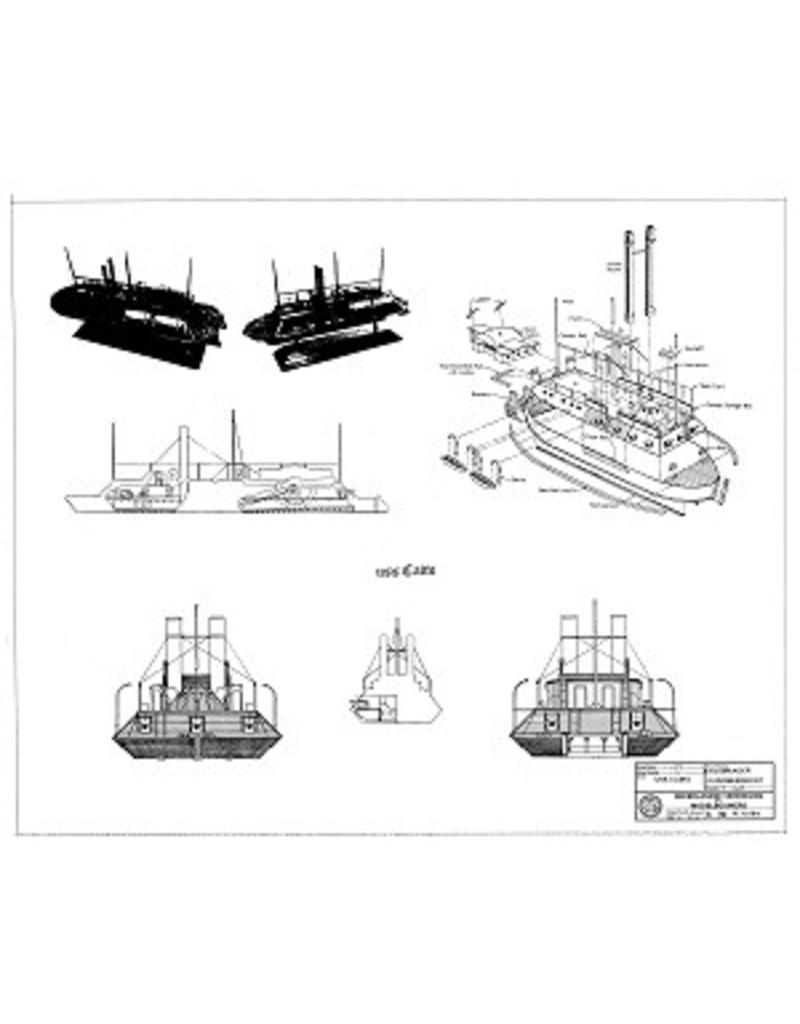

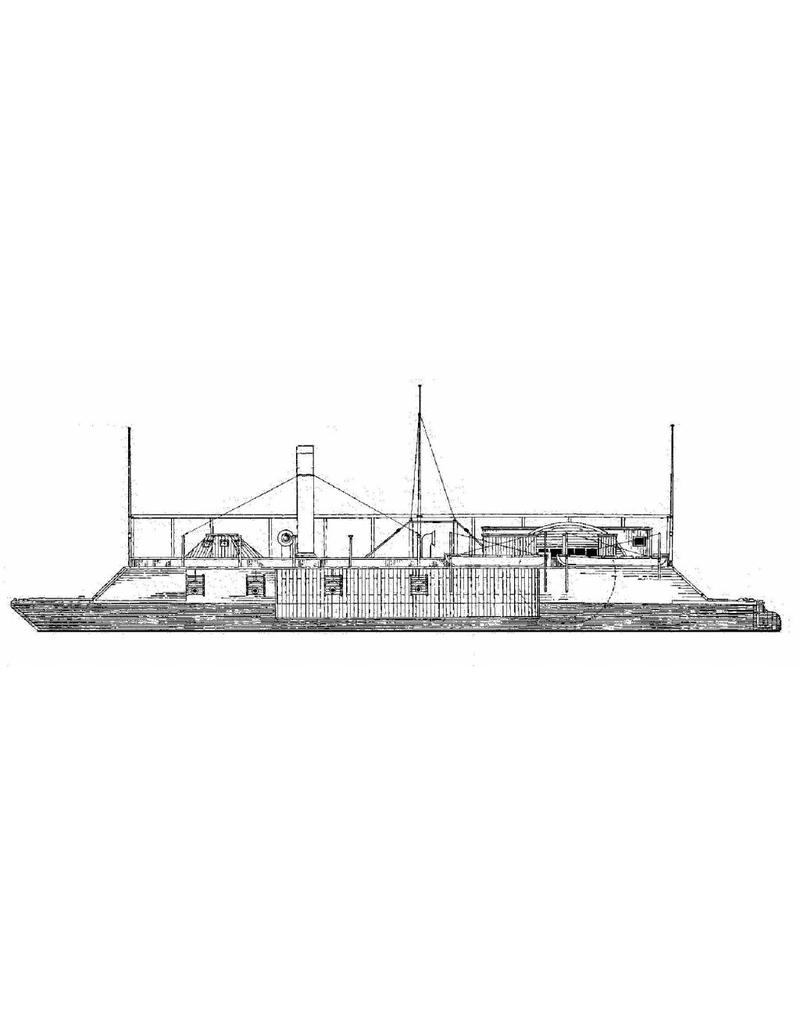

Seitenansicht; Deckplan; Vorder- und Rückansicht; englische Zeichnung |
|
Maßstab |
1 : 104 |
|
Anzahl der Blätter A00 |
0 |
|
Anzahl der Blätter A0 |
0 |
|
Anzahl der Blätter A1 |
2 |
|
Anzahl der Blätter A2 |
0 |
|
Anzahl der Blätter A3 |
0 |
|
Anzahl der Blätter A4 |
0 |
|
Gesamtzahl der Zeichnungsblätter |
2 |
|
Anzahl der A4-Seiten Text |
0 |
|
Gewicht in Gramm |
105 |
|
Besonderheiten |
Länge über alles 52 cm |
|
Anmerkungen |
