| Artikelnummer:: | 10.11.033 |

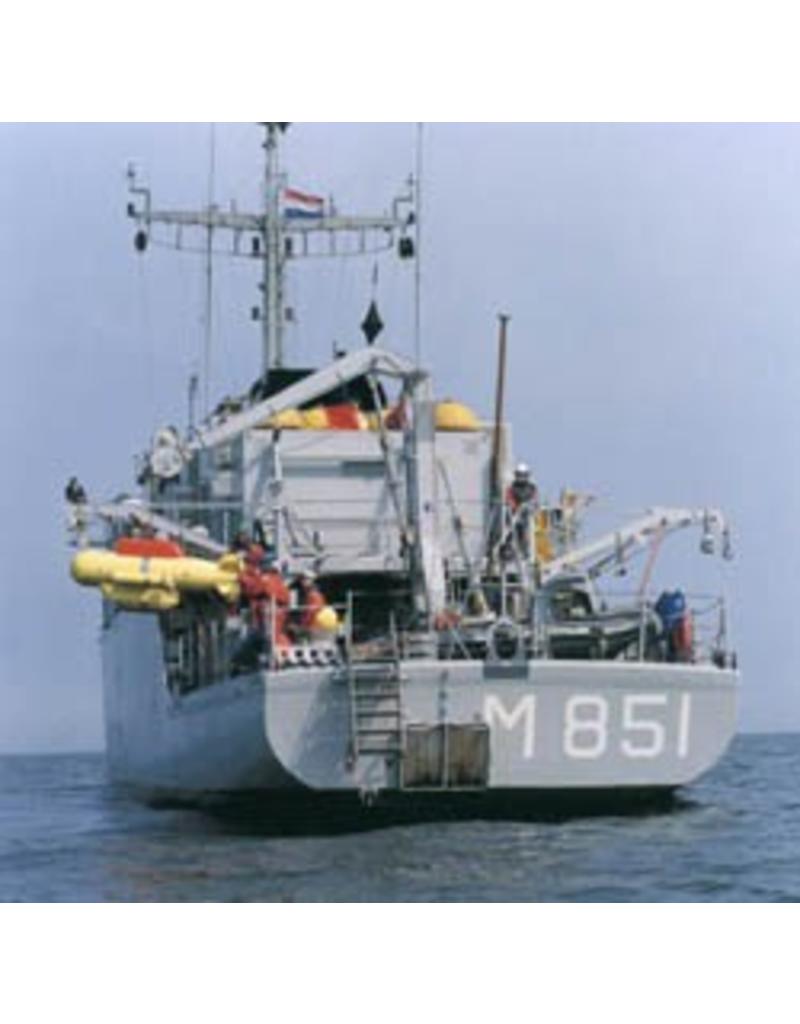

Die Minensuchboote der „Alkmaar“-Klasse bildeten von den 1980er Jahren bis weit ins 21. Jahrhundert hinein den Kern der niederländischen Minenabwehrflotte. Diese modernen Minensuchboote wurden in Zusammenarbeit mit Belgien und Frankreich gebaut und waren darauf ausgelegt, Seeminen auf fortschrittliche Weise aufzuspüren und zu zerstören, anstatt sie lediglich zu räumen.
(Französische Bezeichnung: Tripartite-Klasse)
| Merkmale | Informationen |
|---|---|
| Typ | Minenjäger (Minehunter) |
| Anzahl der für die Niederlande gebauten Einheiten | 15 Einheiten |
| Im Dienst | 1983 – 1989 |
| Internationale Zusammenarbeit | Dreiländisches Projekt zwischen den Niederlanden, Belgien und Frankreich |
| Bauort | Niederländische Werften (u. a. Van der Giessen-de Noord, Koninklijke Maatschappij De Schelde) |
| Spezifikation | Wert |
|---|---|
| Verdrängung | ca. 605 Tonnen |
| Länge | 51,5 Meter |
| Breite | 8,9 Meter |
| Tiefgang | 3,8 Meter |
| Antrieb | 1 Dieselmotor (Brons-Werkspoor, ca. 1.900 PS) + Elektromotor für leisen Betrieb |
| Geschwindigkeit | Max. ~15 Knoten |
| Besatzung | ca. 35 Mann |
| Rumpf | Aus verstärktem Polyester (nicht magnetisch, stoßfest) |
| Kategorie | Details |
|---|---|
| Sonar | Thomson Sintra DUBM 21B (Rumpfsonar), Minensuchsonar |
| Minenräumungssysteme | |
| • PAP 104 Unterwasserdrohnen (ferngesteuerte Fahrzeuge) | |
| • Tragbare Sonargeräte und Minenräumgeräte | |
| • Magnetisches, akustisches und mechanisches Räumsystem | |
| Bewaffnung | |
| • 1 x 20-mm-Oerlikon-Kanone | |
| • 2 x MAG 7,62-mm-Maschinengewehre | |
| • Optional: Stinger-Flugabwehrraketen (spätere Upgrades) | |
| Sonstiges | Navigationsradar, taktische Datenverbindungen, Kommandosystem |

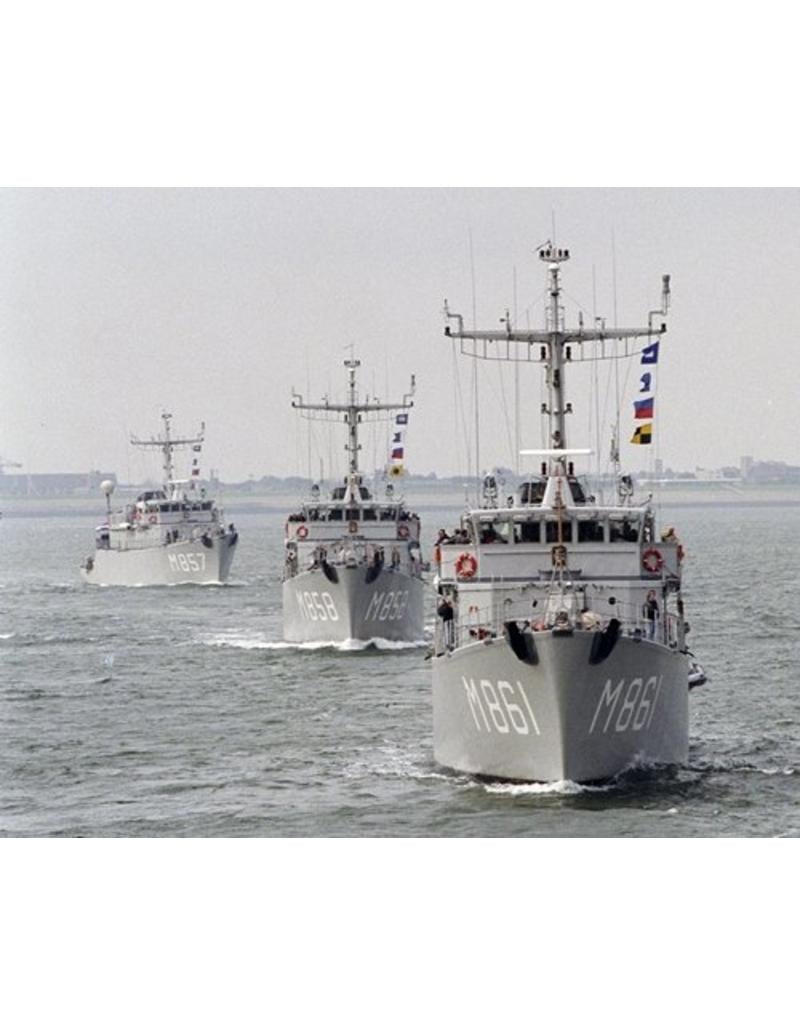

| Wimpel | Name | Im Dienst | Status |
|---|---|---|---|
| M850 | Alkmaar | 1983 | Ausgemustert, an Lettland verkauft |
| M851 | Delfzijl | 1983 | Ausgemustert, Lettland |
| M852 | Dordrecht | 1984 | Ausgemustert, Lettland |
| M853 | Haarlem | 1984 | Ausgemustert, Lettland |
| M854 | Harlingen | 1985 | Ausgemustert, Lettland |
| M855 | Maassluis | 1985 | Ausgemustert, Lettland |
| M856 | Middelburg | 1985 | Ausgemustert, Lettland |
| M857 | Naaldwijk | 1986 | Ausgemustert, Lettland |

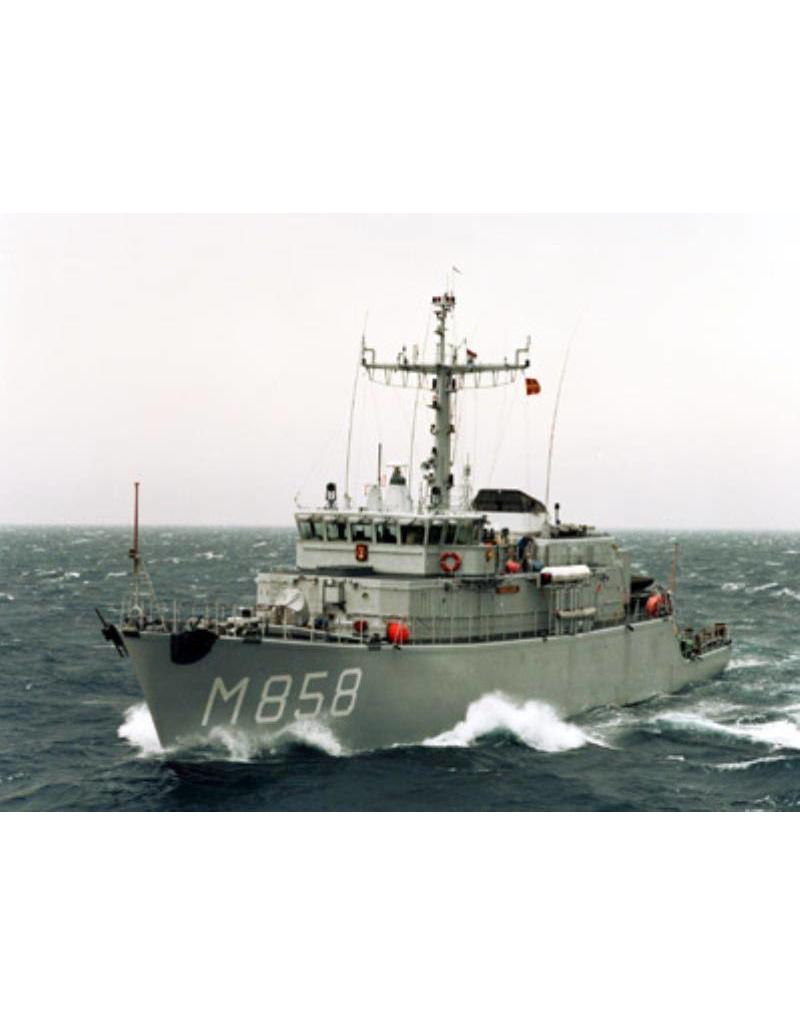

| M858 | Scheveningen | 1986 | Ausgemustert, Lettland |
| M859 | Urk | 1986 | Ausgemustert, Lettland |
| M860 | Vlaardingen | 1987 | Ausgemustert, Lettland |
| M861 | Zierikzee | 1987 | Ausgemustert, Lettland |
| M862 | Hellevoetsluis | 1988 | Ausgemustert, Lettland |
| M863 | Schiedam | 1988 | Ausgemustert, Lettland |

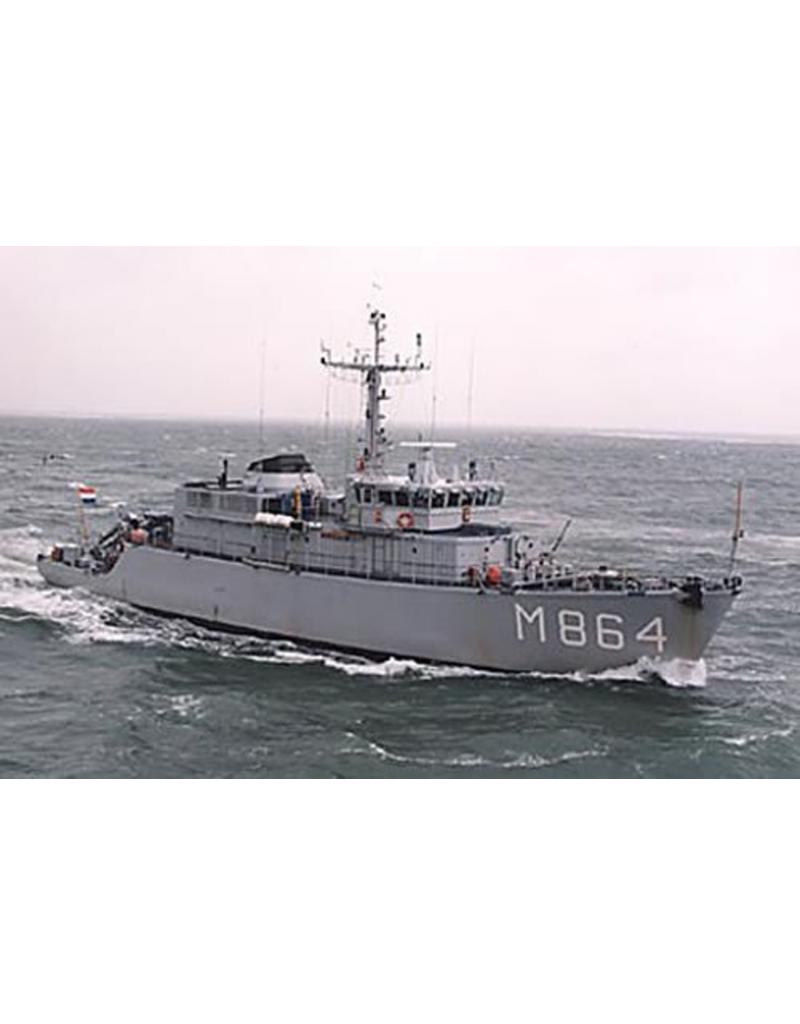

| M864 | Veere | 1989 | Ausgemustert, Lettland |
In den Jahren 2006–2009 wurden alle 15 niederländischen Schiffe an Lettland verkauft, wo sie nun als Teil der lettischen Marine unter neuen Namen, jedoch unter Beibehaltung des Typs, im Einsatz sind.
NATO-Minenabwehrgruppen (SNMCMG1)
Nordsee, Ostsee, Mittelmeer
Einsätze im Persischen Golf (Minenräumung nach dem Iran-Irak-Krieg und dem Golfkrieg)
Internationale Übungen (BALTOPS, Dynamic Move usw.)
Ab 2025–2030 werden die „alten“ Minenjäger der Alkmaar-Klasse durch eine neue Generation von Minenabwehrschiffen (MBV) der City-Klasse ersetzt, die in belgisch-niederländischer Zusammenarbeit entwickelt wurden und deren Kernkompetenz in Drohnen und unbemannten Systemen liegt.
Spezifikationen:
|
Zeichnungsnummer |
10.11.033 |
|
Autor |
J.TH.M. Buter |
|
Beschreibung |

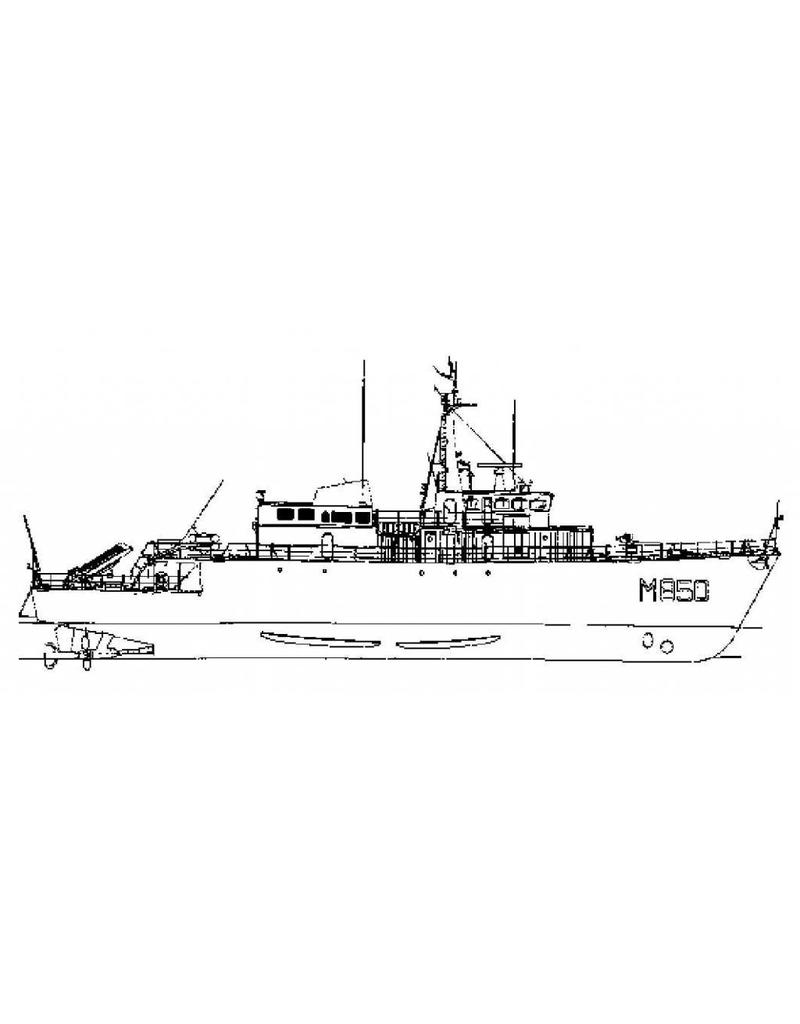

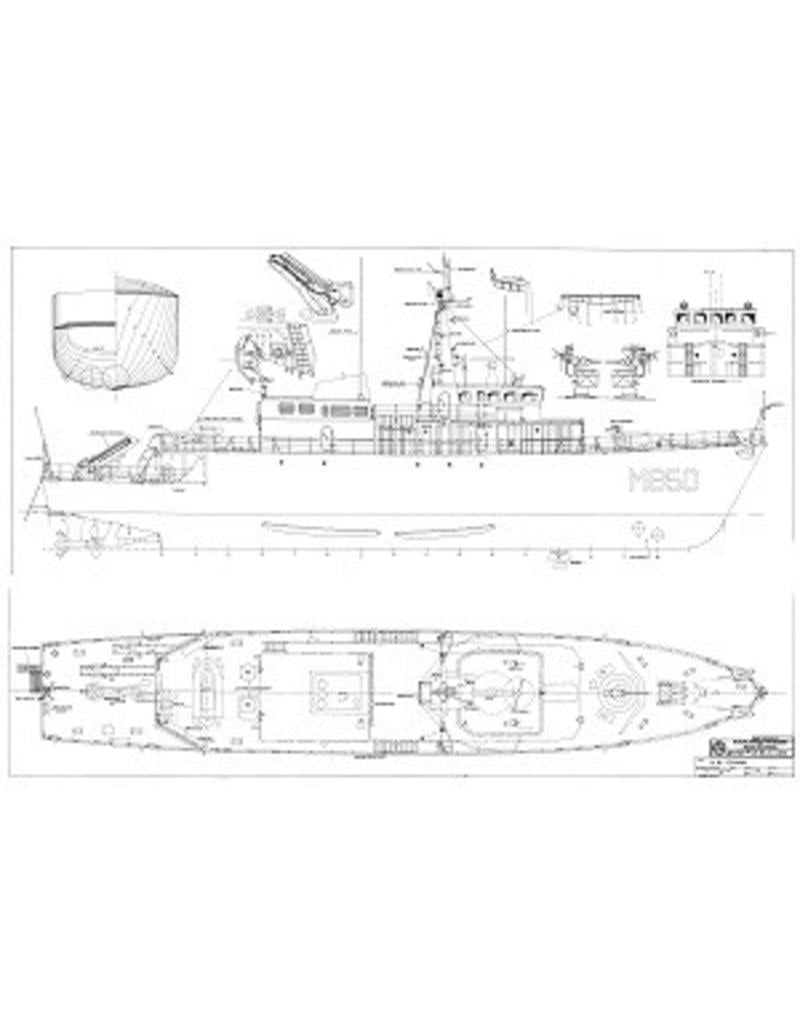

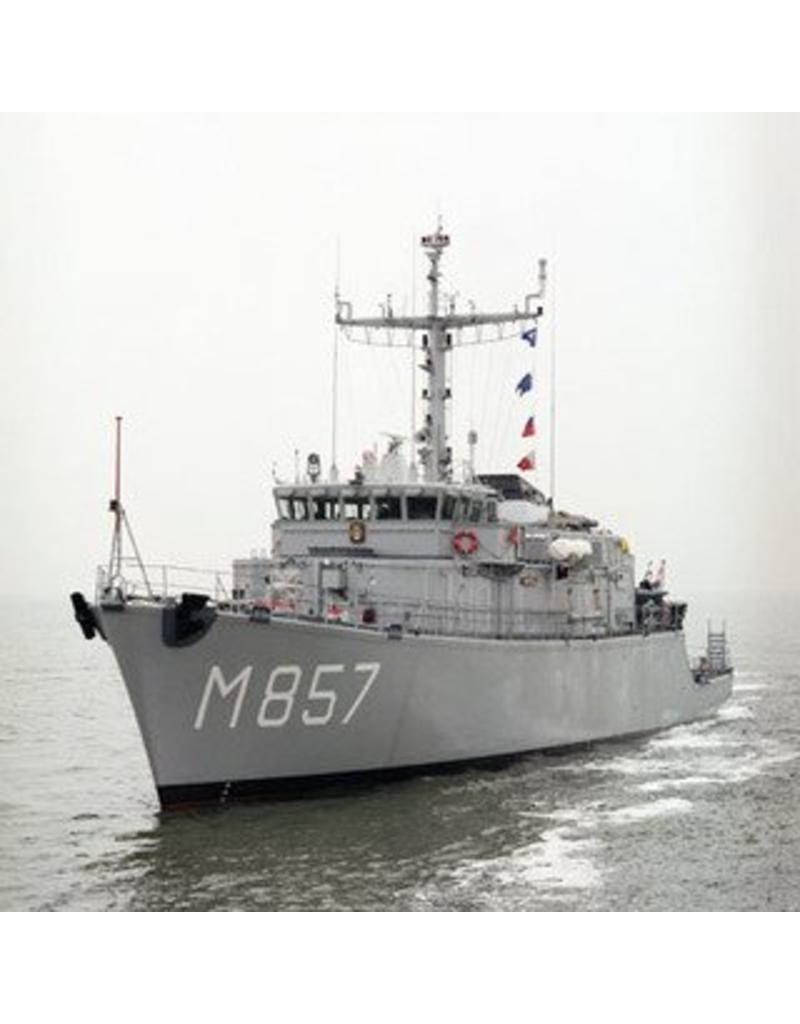

Königliche Marine-Minenjäger der „Alkmaar“-Klasse (1983/89) |
|
Qualität |
Spanten; Seitenansicht; Deckplan; einige Details |
|
Maßstab |
1 : 50 |
|
Anzahl der Blätter A00 |
0 |
|
Anzahl der A0-Blätter |
1 |
|
Anzahl der Blätter A1 |
0 |
|
Anzahl der Blätter A2 |
0 |
|
Anzahl der Blätter A3 |
0 |
|
Anzahl der Blätter A4 |
0 |
|
Gesamtzahl der Zeichnungsblätter |
1 |
|
Anzahl der A4-Seiten (Text) |
0 |
|
Gewicht in Gramm |
105 |
|
Besonderheiten |
M850 bis 857, 858 bis 864 |
|
Anmerkungen |
