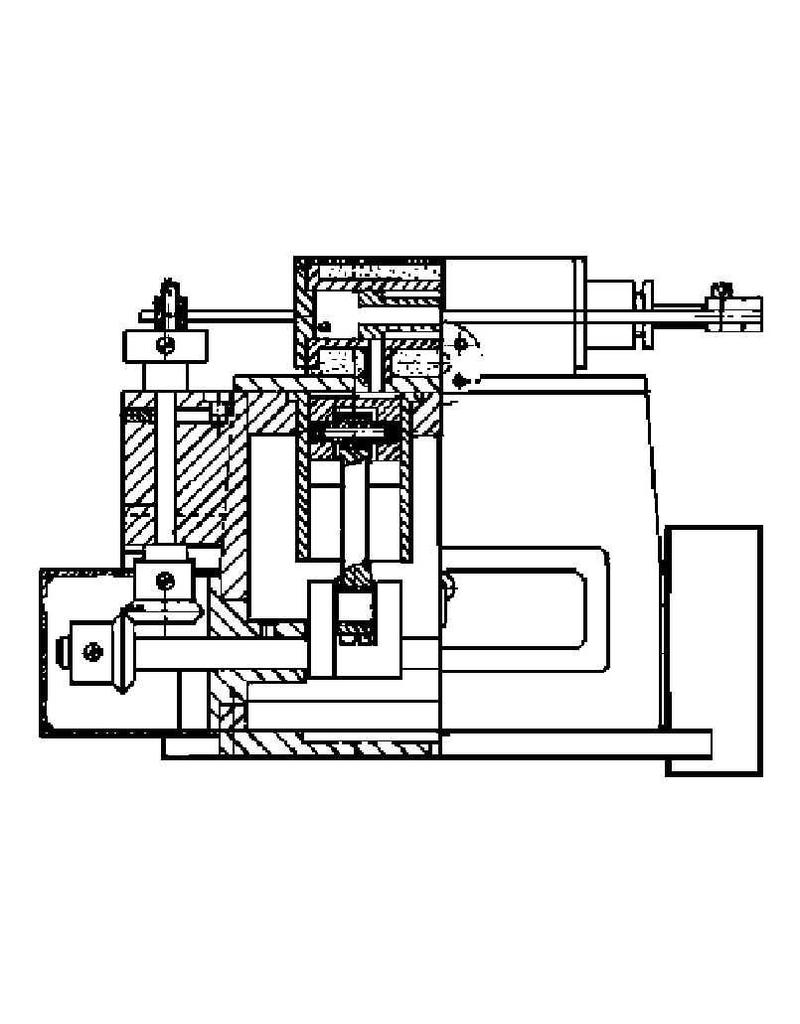

MBT 60.01.022 schnelllaufende 2-Zyl. Dampfmaschine Phoenix mit Kessel

Zeichnungsnummer

60.01.022

Beschreibung

schnelllaufende 2-Zyl. Dampfmaschine Phoenix mit Kessel

Qualität

Schwierigkeitsgrad

D

Maßstab

Anzahl Blätter A00

0

Anzahl Blätter A0

0

Anzahl Blätter A1

0

Anzahl Blätter A2

0

Anzahl Blätter A3

5

Anzahl Blätter A4

1

Gesamtanzahl Zeichnungsblätter

6

Anzahl Blätter A4 Text

0

Gewicht in Gramm

80

Besonderheiten

dM 1984/4,5,6

Kopie Artikel: 62.01.022 (6 Seiten)

Fundament LxBxh: 100x132x260 mm; Bohrung x Hub: 18x18 mm; inkl. horizontalem Kessel und Gasbrenner; 3 bar; Kesseldurchm. 54 mm

Anmerkungen

Autor prüfen: W.G. van Hall
