MBT Direktionsboot "Freccia" - Bauzeichnung Maßstab 1 : 20 (10.18.022)

Zeichnungsnummer

10.18.022

Beschreibung

Direktionsboot "Freccia"

Qualität

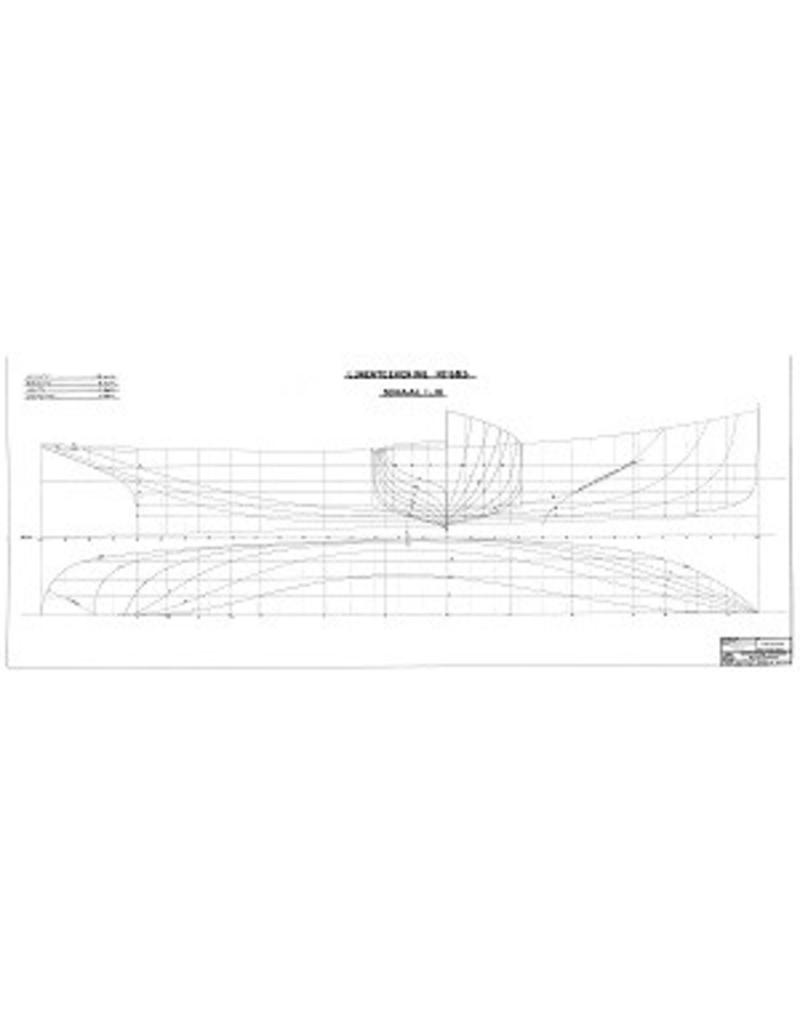

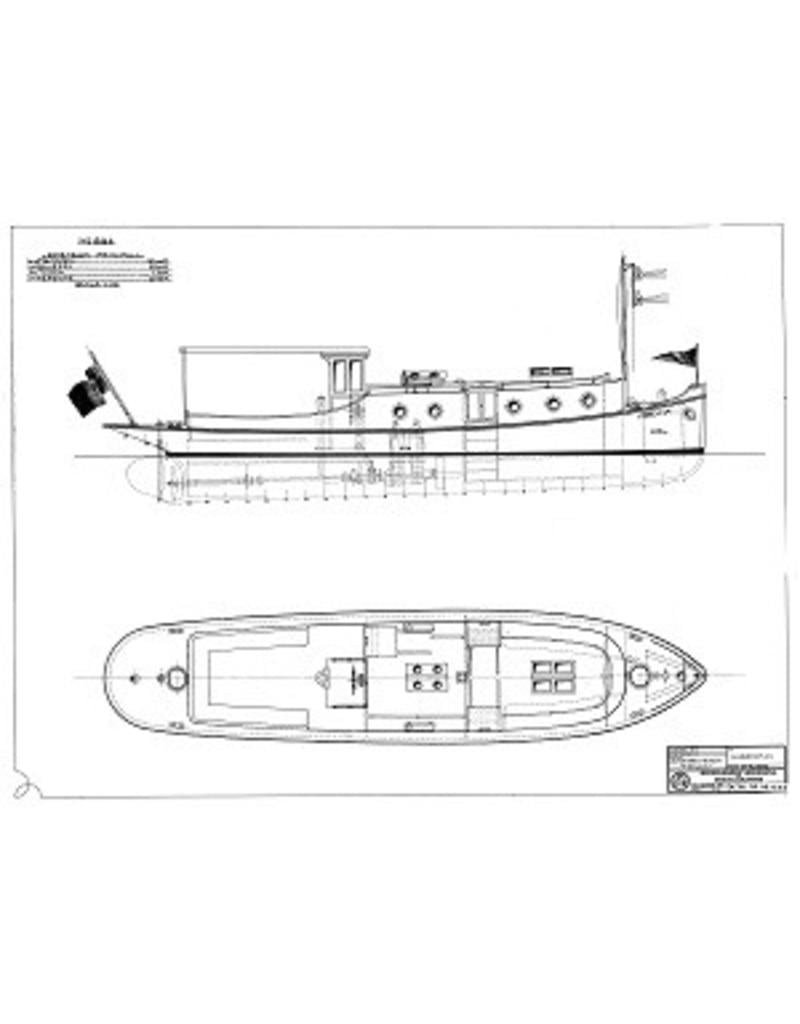

Spantenriss/Linienriss; Seitenansicht; Deckplan; Schnitte; Details Maschinenraum

Maßstab

1 : 20

Anzahl Blätter A00

1

Anzahl Blätter A0

2

Anzahl Blätter A1

1

Anzahl Blätter A2

0

Anzahl Blätter A3

2

Anzahl Blätter A4

0

Gesamtzahl der Zeichnungsblätter

6

Anzahl Blätter A4 Text

4

Gewicht in Gramm

345

Besonderheiten

L.ü.A. 61 cm

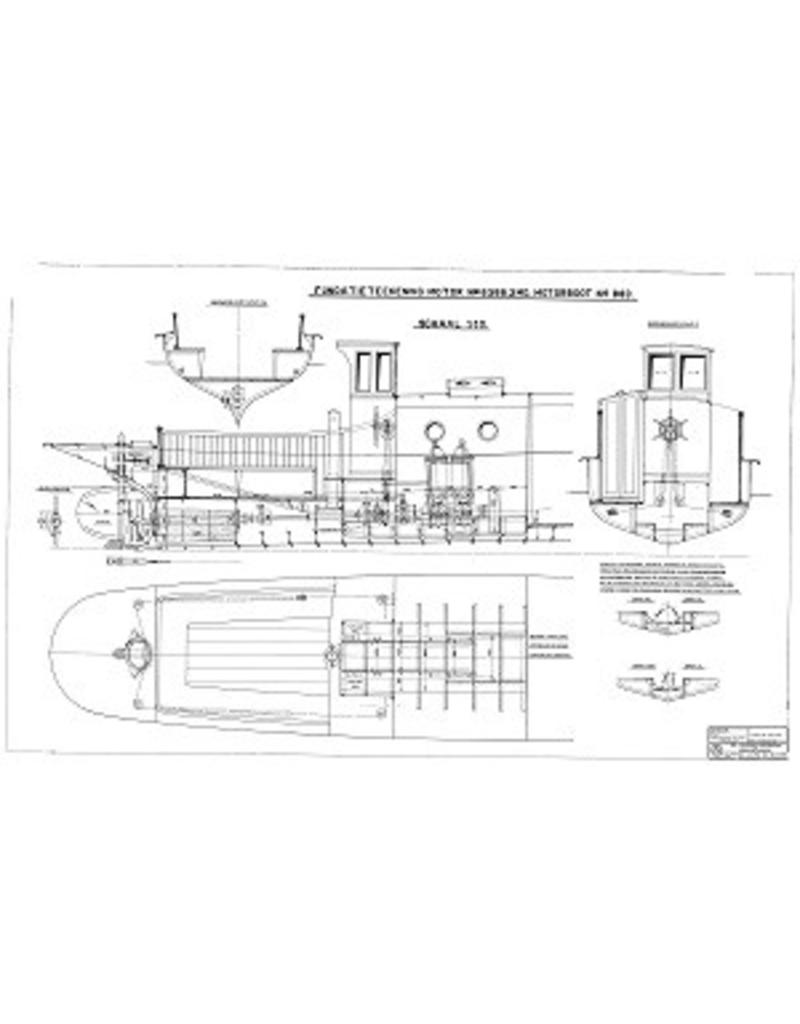

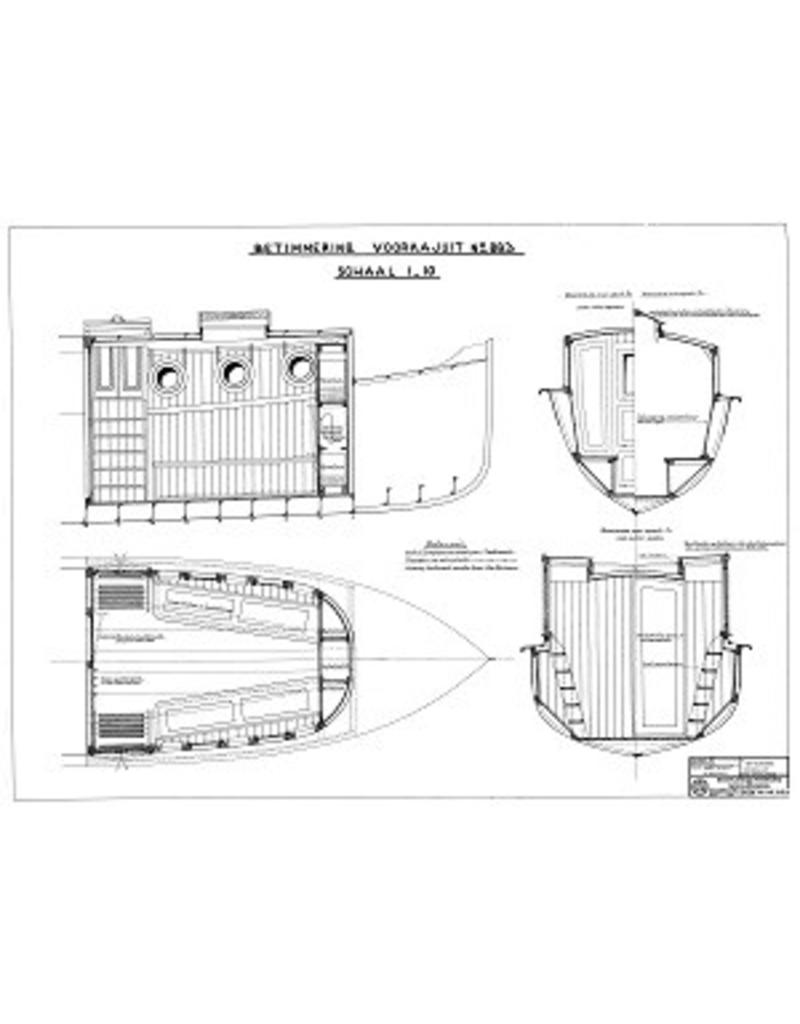

Der Zeichnungssatz umfasst auch den Plan der Motorfundamentierung, der Innenverkleidung und das Lastenheft

Anmerkungen

war 10.16.010
