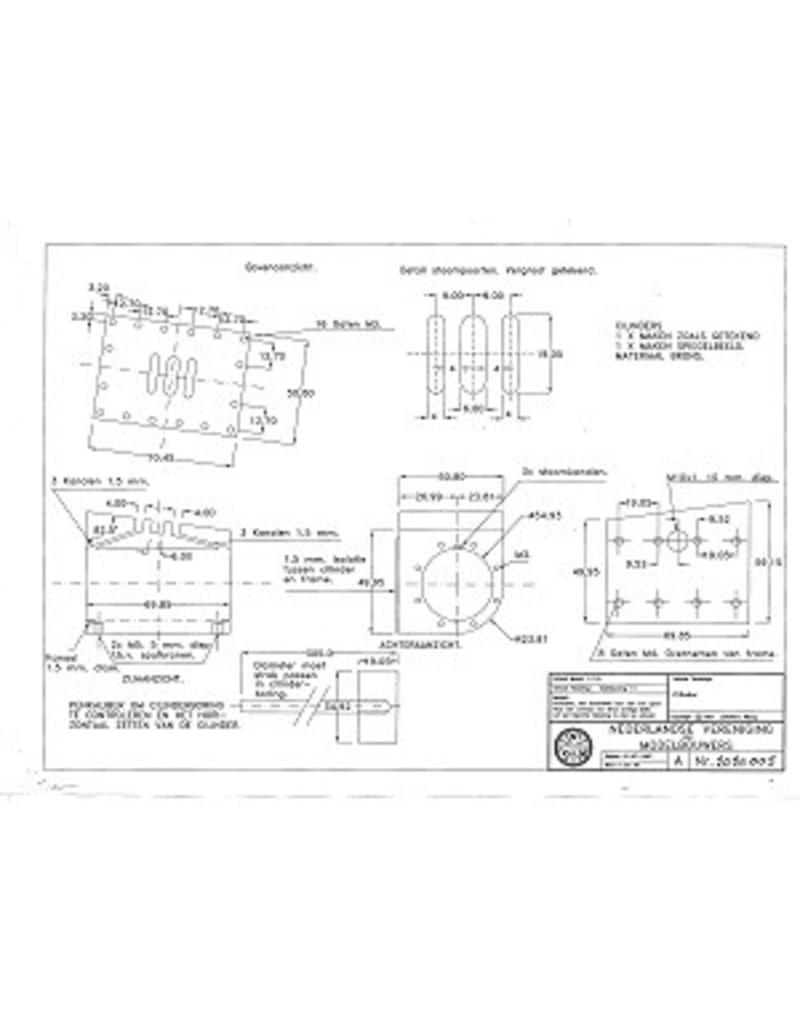

NVM 20.20.005 Crampton locomotief; voor 5"-spoor (127 mm)

Tekeningnummer

20.20.005

Auteur

J.C.W.Ì´Ì_Steffers

Omschrijving

Crampton locomotief; voor 5"-spoor (127 mm)

Kwaliteit

gedetailleerde bouwtekening met veel constructie- en bewerkingsaanwijzingen

Moeilijkheidsgraad

D

Schaal

1 : 11,5

Aantal bladen A00

0

Aantal bladen A0

0

Aantal bladen A1

0

Aantal bladen A2

0

Aantal bladen A3

49

Aantal bladen A4

3

Totaal aantal bladen tekening

52

Aantal bladen A4 tekst

0

Gewicht in gram

515

Bijzonderheden

Naar oorpronkelijk ontwerp van Brian Arridge

Tekeningset is inclusief de keteltekening

De bouwbeschrijving van deze lok verscheen in "Onder Stoom", 1997 t/m 2002

Spoor 5"(127 mm); kolengestookt; 6 bar;cil. Boring x slag 35 x 50,8 mm; diam. drijfwielen 177,8 mm

Opmerkingen

naar Duitsland vertaling van aanwijzingen meeleveren
