NVM 10.11.032 HrMs kustmijnenvegers "Dokkum"-klasse (1955/57)

Artikelnummer: 10.11.032

De Hr.Ms. kustmijnenvegers van de "Dokkum"-klasse vormden in de jaren 1950 de ruggengraat van de Nederlandse mijnenbestrijdingsvloot. Deze schepen kwamen in dienst tussen 1955 en 1957, tijdens de vroege Koude Oorlog, en waren bedoeld voor het ruimen van mijnen in kustwateren en het beveiligen van zeeverbindingen.




"Dokkum"-klasse kustmijnenvegers

(Engelse naam: Alkmaar class minesweepers, gebaseerd op het Britse ontwerp Ton-class)

Kenmerk Informatie
Type Kustmijnenveger (Coastal Minesweeper)
Aantal gebouwd 18 voor Nederland (sommige bronnen noemen er 20 inclusief reservematerialen)
In dienst 1955–1957
Ontwerp Gebaseerd op de Britse Ton-klasse, in samenwerking met de NAVO (MDAP - Mutual Defense Assistance Program)
Bouwlocatie Nederlandse werven (o.a. De Schelde, Wilton-Fijenoord, Gusto, en ADM Amsterdam)



Technische specificaties

Specificatie Waarde
Waterverplaatsing ~440 ton
Lengte 46 meter
Breedte 8,5 meter
Diepgang 2,2 meter
Voortstuwing 2 x 1.200 pk dieselmotoren (Stork-Werkspoor)
Snelheid ~15 knopen
Bemanning ca. 33–40 personen
Romp Hout en non-ferrometaal (niet-magnetisch, tegen magnetische mijnen)



Bewapening & uitrusting

Categorie Details
Bewapening 1 x 40 mm Bofors-kanon (L/60), soms mitrailleurs
Mijnenveegmiddelen
• Mechanisch (snijdraden voor ankermijnen)
• Akoestisch (trilplaten, geluidsboeien)
• Magnetisch (elektromagnetische spoelen)
Navigatie Radar, sonar (type QCU), echo dieptemeters



Schepen in de klasse (selectie)

De klasse was vernoemd naar kleinere Nederlandse steden. Een greep uit de namen:

Nummer Naam
M809 Hr.Ms. Dokkum (naamgever)
M810 Hr.Ms. Delfzijl
M811 Hr.Ms. Doetinchem
M812 Hr.Ms. Enkhuizen
M813 Hr.Ms. Harlingen
M814 Hr.Ms. Heiloo
M815 Hr.Ms. Kampen
M816 Hr.Ms. Meppel
M817 Hr.Ms. Naaldwijk
M818 Hr.Ms. Sneek
... en meer tot ca. M827



Uitdienststelling

Periode Details
Vanaf eind jaren '70 Begin van uitfasering
Tot begin jaren '90 Laatste schepen uit dienst
Enkele overgedragen aan Buitenlandse marines (zoals België en Egypte) of omgebouwd tot hulpschepen



Historisch belang

De Dokkum-klasse:

  • Vormde het hart van de Nederlandse mijnenbestrijdingscapaciteit tijdens de Koude Oorlog.

  • Was belangrijk binnen NAVO-verband, vooral in de Noordzee en Oostzee.

  • Diende in talloze oefeningen en echte mijnenopruimingen, ook in vredestijd.




Museale status

Een beroemd bewaard schip is:

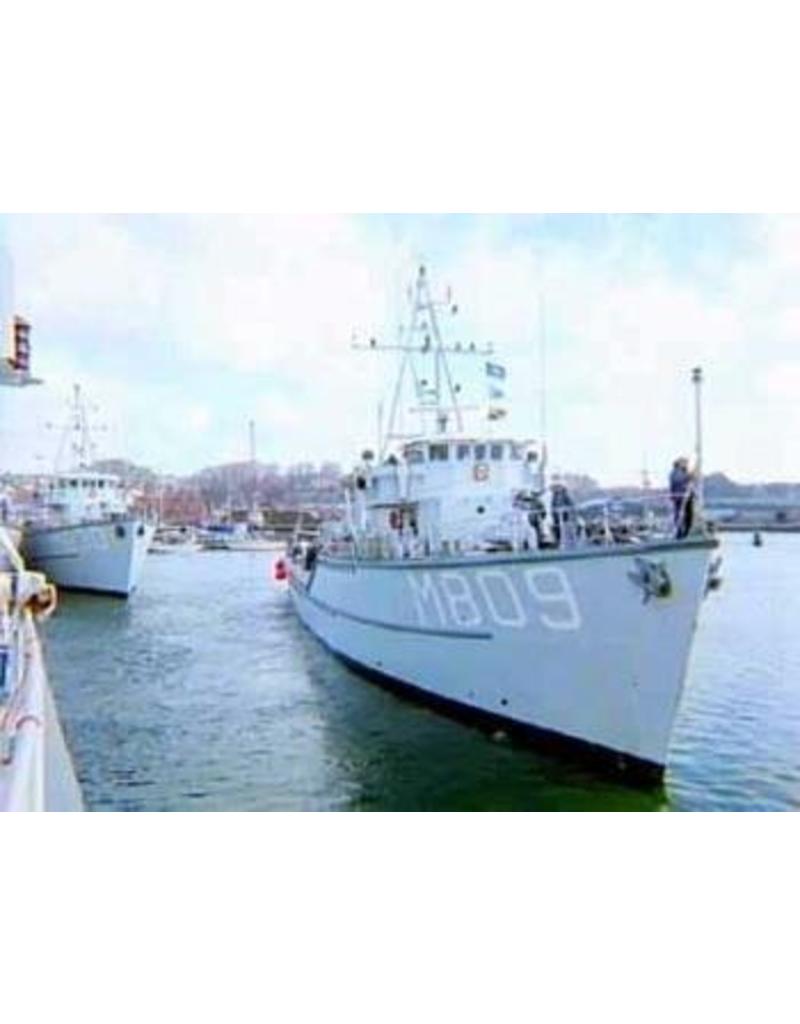

  • Hr.Ms. Dokkum (M809)
    → In 1997 omgebouwd tot "Urania", opleidingsschip voor het Koninklijk Instituut voor de Marine (KIM).
    → In 2015 vervangen en mogelijk gesloopt of verkocht.



Specificaties :

Tekeningnummer

10.11.032

Auteur

J.TH.M. Buter

Omschrijving

HrMs kustmijnenvegers "Dokkum"-klasse (1955/57)

Kwaliteit

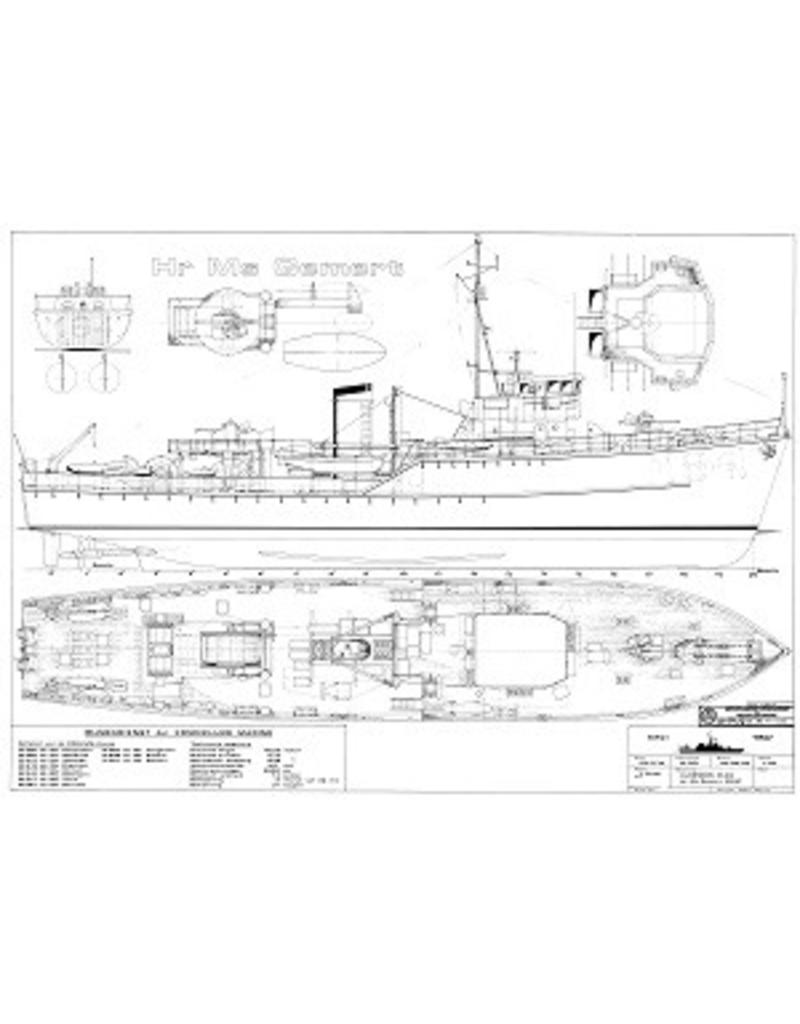

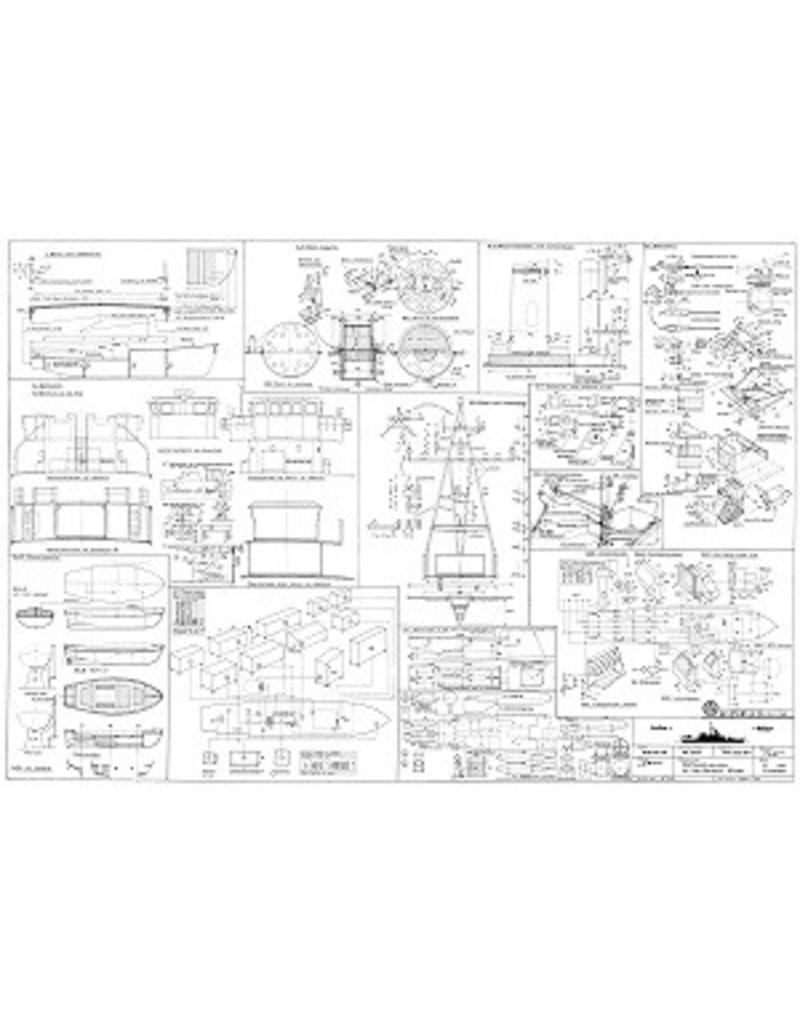

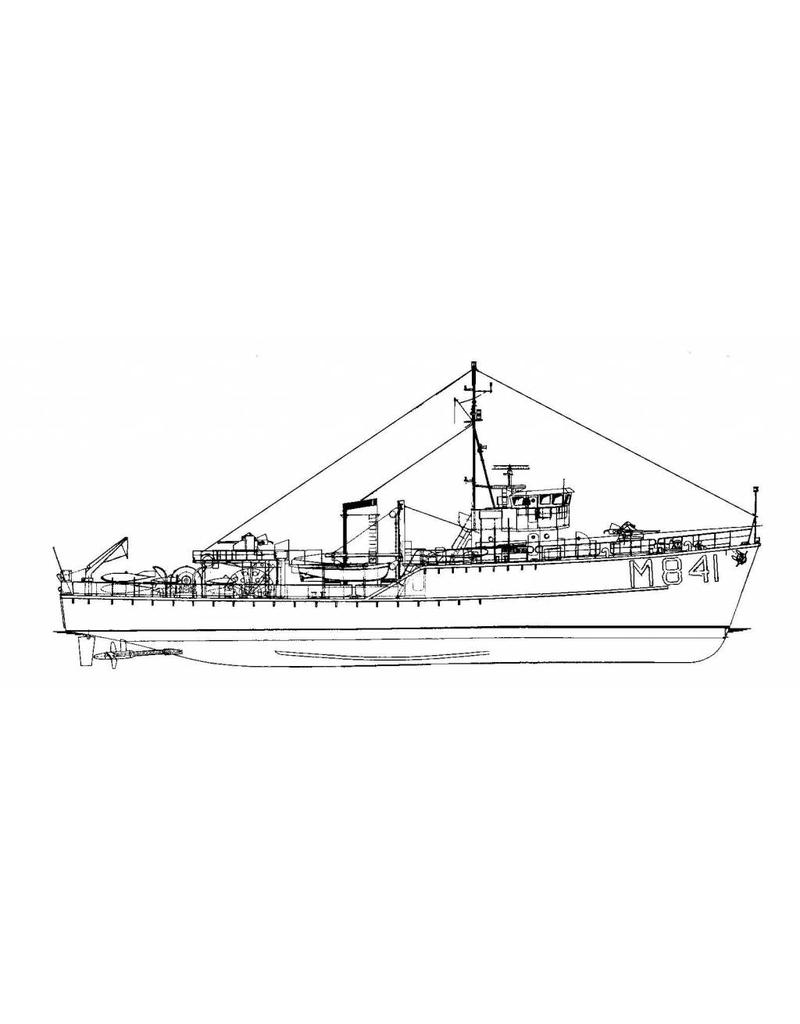

spanten; zijaanzicht; langsdoorsnede; dekken; details; bouwdetails

Schaal

1 : 50

Aantal bladen A00

0

Aantal bladen A0

0

Aantal bladen A1

4

Aantal bladen A2

0

Aantal bladen A3

3

Aantal bladen A4

0

Totaal aantal bladen tekening

7

Aantal bladen A4 tekst

0

Gewicht in gram

215

Bijzonderheden

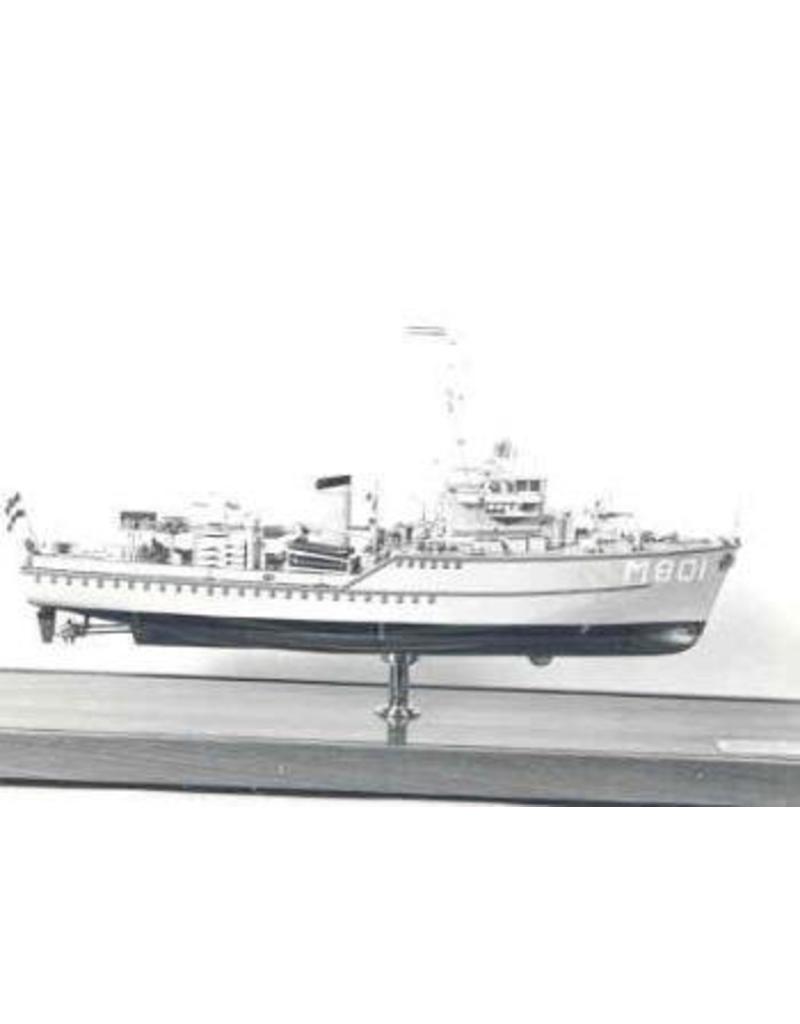

l.o.a. 94 cm

dM 1966/10

Kopie artikel: 12.11.032 (2 blz) foto's en info

"Dokkum" M801, "Hoogezand" M802, "Wildervank" M803, "Steenwijk" M804, "Gieten" M805, "Roermond" M806, "Waalwijk" M807, "Axel" M808, "Naaldwijk" M809, "Abcoude" M810, "Aalsmeer" M811, "Drachten" M812, "Ommen" M813, "Meppel" M814, "Giethoorn" M815, "Lochem" M816, "Venlo" M817, "Drunen" M818, "Goes" M819, "Woerden" M820, "Leersum" M822, "Naarden" M823, "Sneek" M824, "Grijpskerk" M826, "Hoogeveen" M827, "Staphorst" M828, "Elst" M829, "Sittard" M830, "Gemert" M841, "Veere" M842, "Lisse" M843, "Rhenen" M844

Opmerkingen
