NVM 10.11.064 raderstoomkannoneerboot USS "Cairo" (1862)

Artikelnummer: 10.11.064

Overzicht van de USS Cairo (1862), een raderstoom-kannoneerboot (City‑class ironclad) uit de Amerikaanse Burgeroorlog:




Algemeen & Ontwerp

  • Type: City‑class casemate ironclad gunboat, ontworpen door Samuel M. Pook, gebouwd door James B. Eads & Co. in Mound City, Illinois

  • Bijnaam: ‘Lead ship’ van de zeven schepen in haar klasse, genoemd naar Cairo, Illinois .




Technische gegevens

  • Waterverplaatsing: ca. 512 ton

  • Afmetingen: 175 ft lang (53 m), 51 ft 2 in breedte (15,6 m), diepgang 6 ft (1,8 m)

  • Voortstuwing: Stoommachines met 5 fire‑tube boilers, één centrale peddelrad van 22 ft (6,7 m), ca. 600 pk, snelheid 6–8 knopen

  • Bemanning: ongeveer 251 man




Bewapening & Bescherming

  • Pantser: casco en brug met 2,5″ (64 mm) ijzer, voorzijde casemate 3,5″ (89 mm) van spoorrail-ijzer

  • Artillerie (variërend in 1862):

    • Januari: 3 × 8″ smoothbores, 6 × 42‑pdr rifles, 6 × 32‑pdr rifles, 1 × 12‑pdr howitzer.

    • November: omgevormd tot o.a. 3 × 8″, 3 × 42‑pdr rifles, 6 × 32‑pdr rifles, 1 × 30‑pdr rifle, 1 × 12‑pdr




Oorlogsverloop & Gevechtshandelingen

  • In gebruik genomen: 25 januari 1862 bij het Amerikaanse leger, overgedragen aan de marine op 1 oktober 1862 .

  • Campagnes:

    • Februari 1862: bezetting Clarksville en Nashville, Tennessee

    • April–juni 1862: deelname in bombardement Fort Pillow en slag bij Plum Point Bend (11 mei)

    • 6 juni 1862: gevecht bij Memphis, waarbij zegeviering werd behaald – vijf vijandelijke schepen verslagen .




Sinking & Historische Eerst

  • Ondergang: 12 dec 1862 op de Yazoo River nabij Haines Bluff. Raakte een onderwater mijn (elektrisch afgevuurd), sloeg twee keer in en zonk in 12 minuten – zonder verlies van bemanning

  • Uniek: eerste oorlogsschip ooit dat door een op afstand ontstoken mijn tot zinken werd gebracht




Berging & Behoud

  • Vondst: in 1956 teruggevonden door Edwin C. Bearss en team in Yazoo River

  • Berging: gedeeltelijk in 1960, volledige berging in 1964–65. Werd in stukken gehaald vanwege schade tijdens het oplichten.

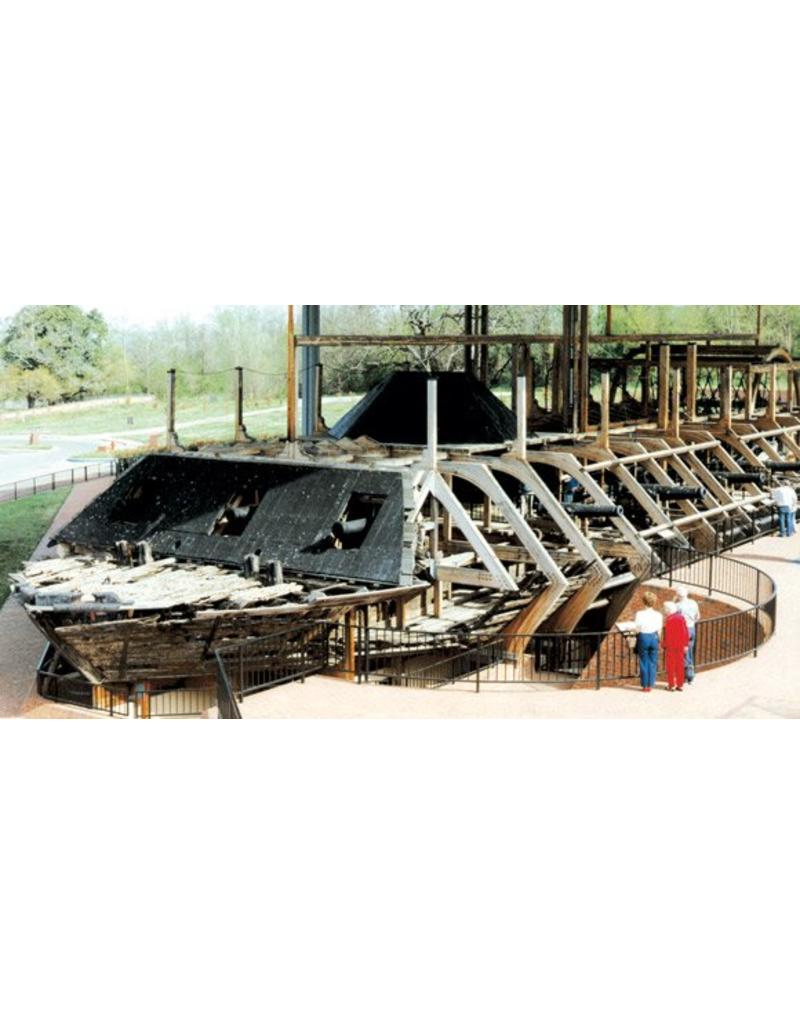

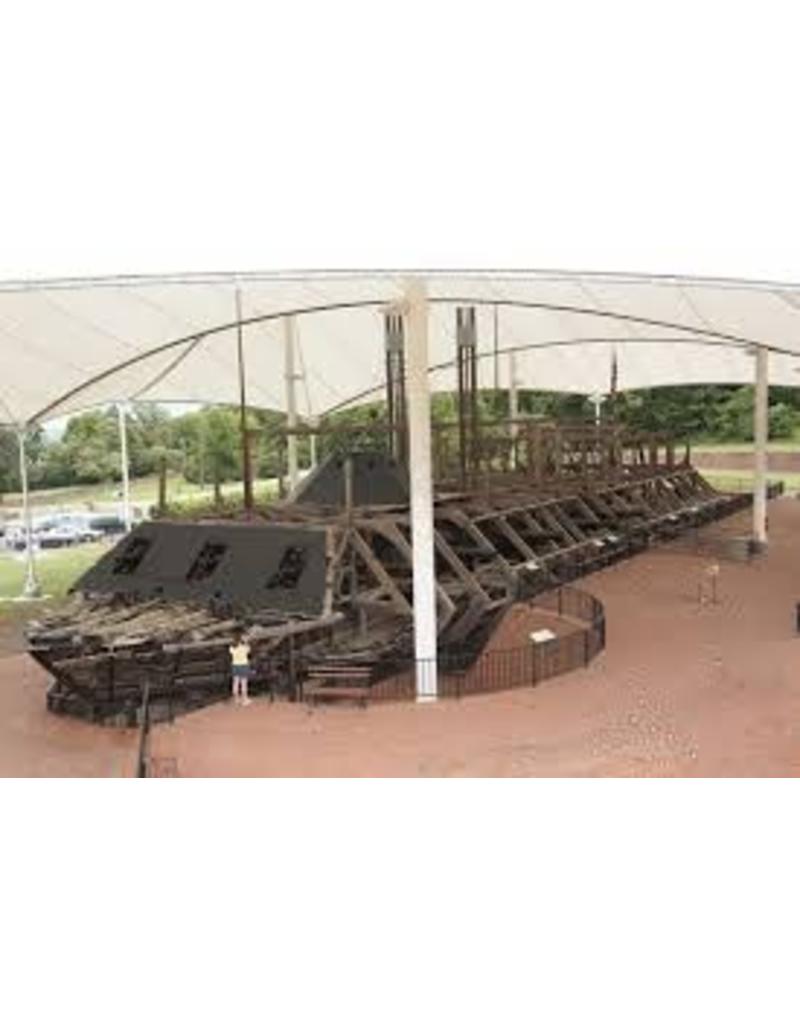

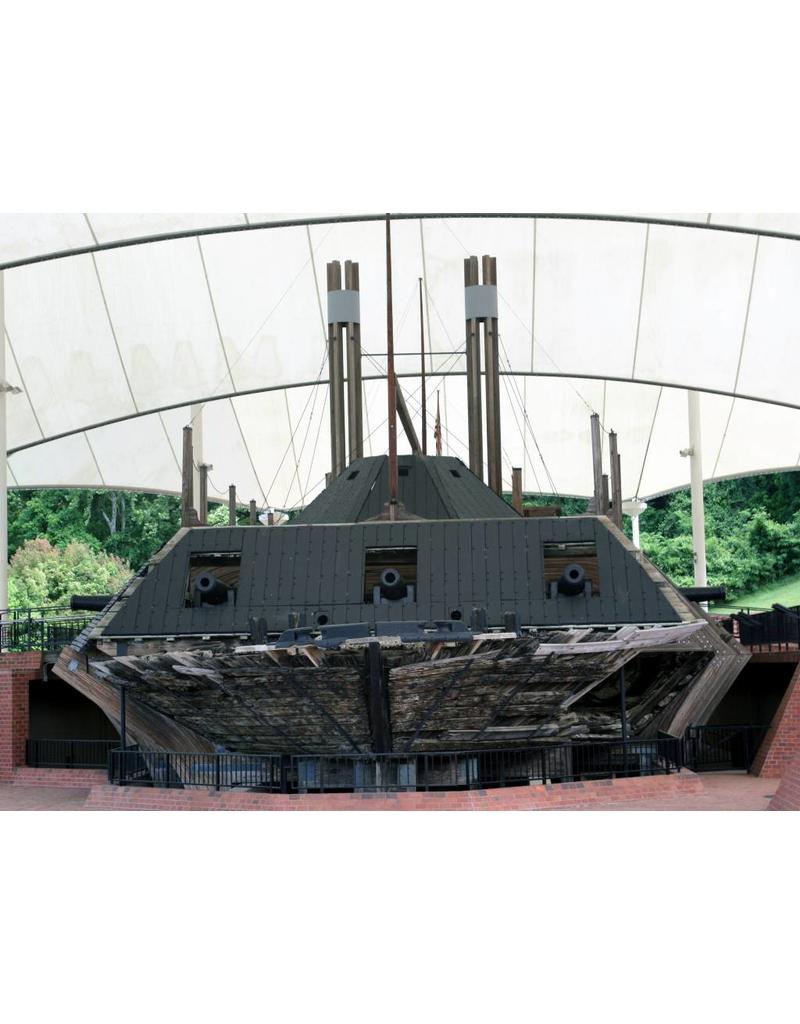

  • Restauratie & Expositie: overgebracht naar Vicksburg National Military Park in 1977; sinds 1980 permanent tentoongesteld onder overkapping, inclusief museum voor opgraving en scheepsonderdelen




Specificaties :

Tekeningnummer

10.11.064

Omschrijving

raderstoomkannoneerboot USS "Cairo" (1862)

Kwaliteit

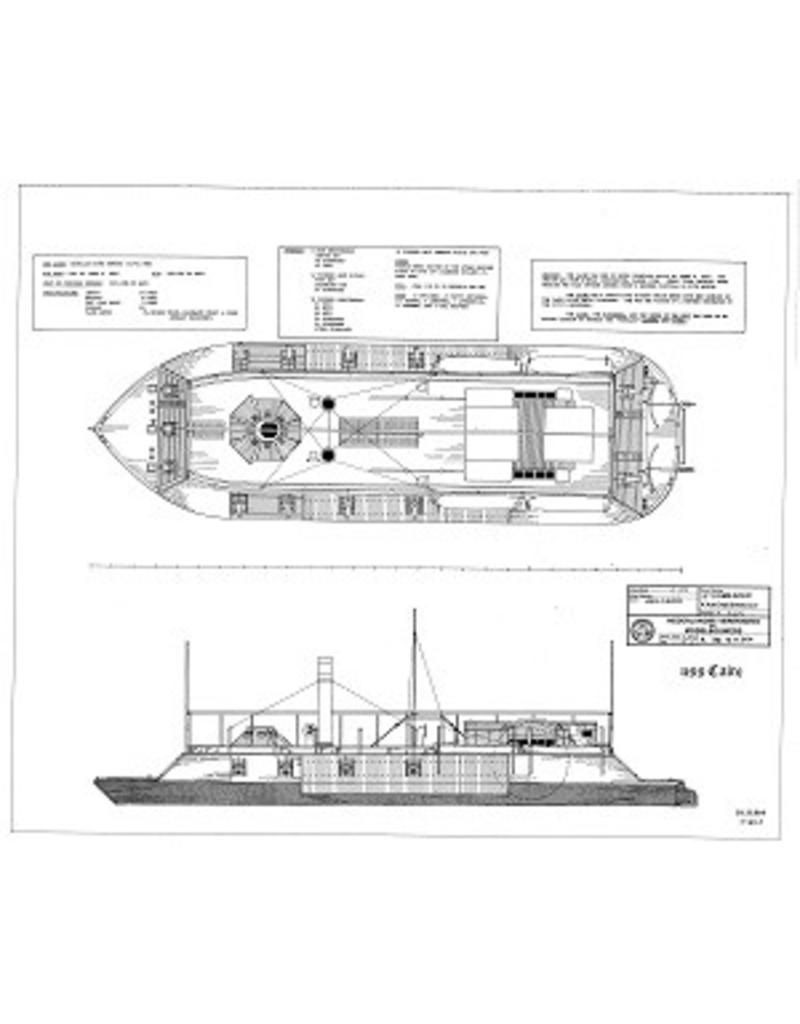

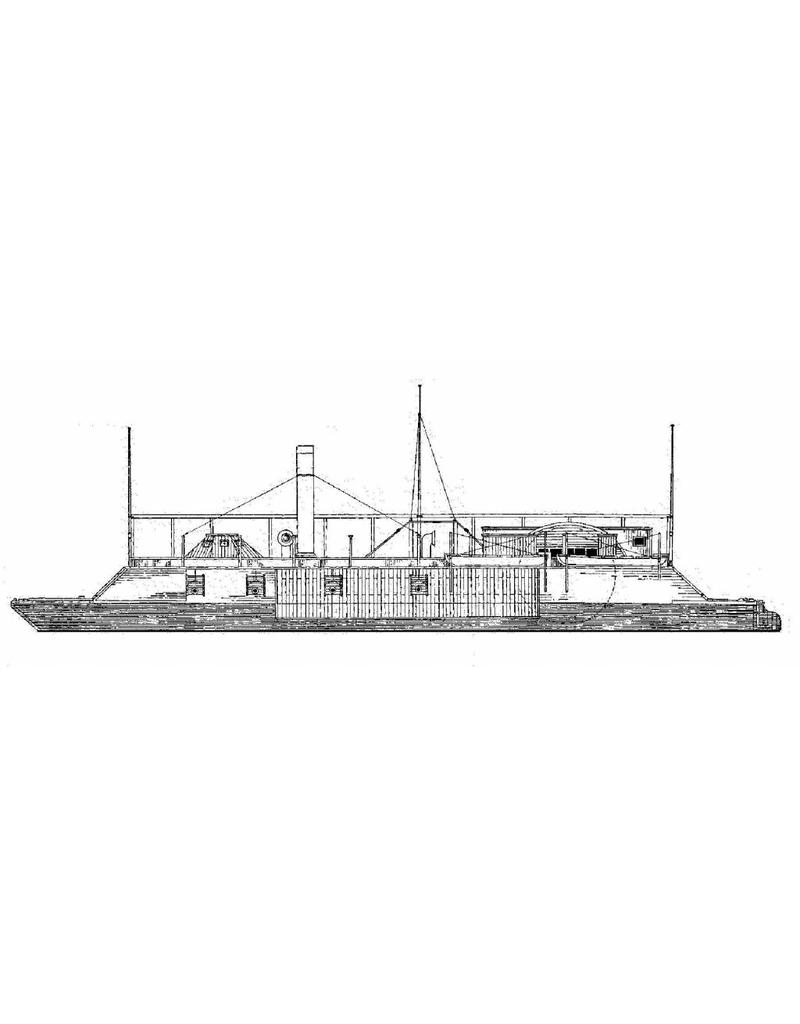

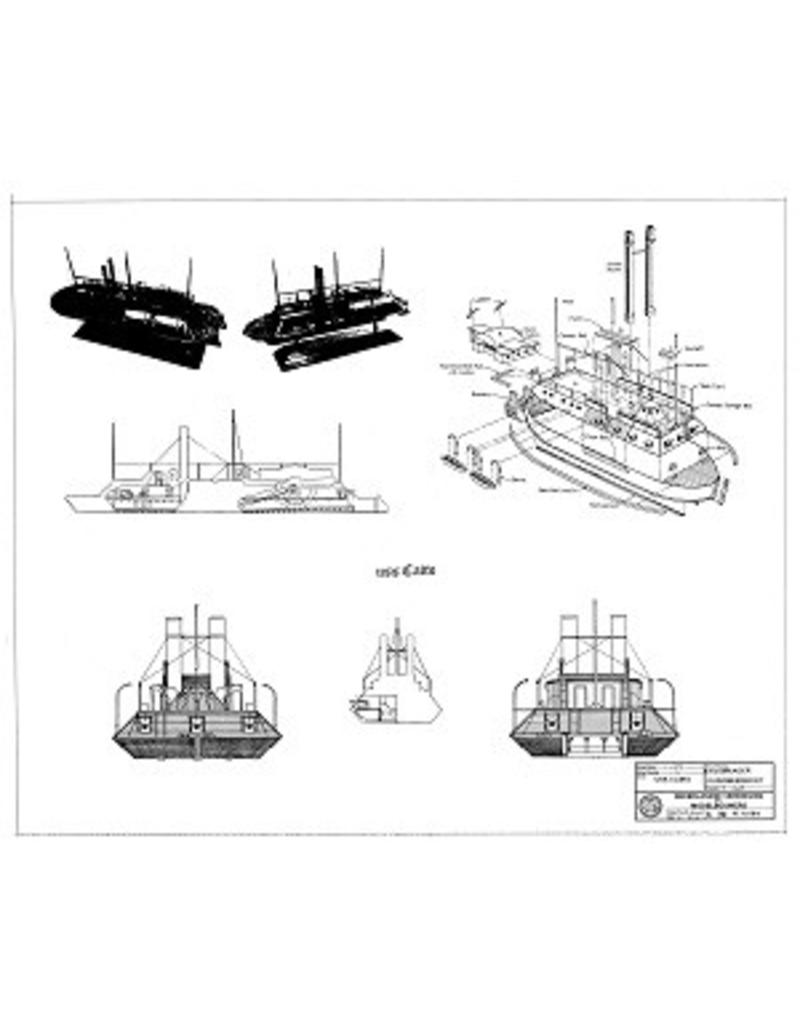

zijaanzicht; dekplan; voor- en achteraanzicht; Engelse tekening

Schaal

1 : 104

Aantal bladen A00

0

Aantal bladen A0

0

Aantal bladen A1

2

Aantal bladen A2

0

Aantal bladen A3

0

Aantal bladen A4

0

Totaal aantal bladen tekening

2

Aantal bladen A4 tekst

0

Gewicht in gram

105

Bijzonderheden

l.o.a. 52 cm

de set bevat gÌÎå©ÌÎå©n spanten- en lijnenplan; het is echter een vrijwel rechthoekig schip.

Het schip is nu een museum object in het Vicksburgh National Military Park (Louisiana / Mississippi)
